三菱S-T35接触器搭配TH-T50热继电器组合结构

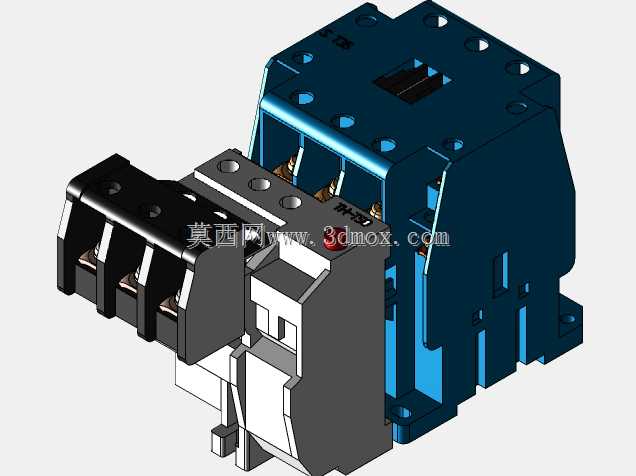

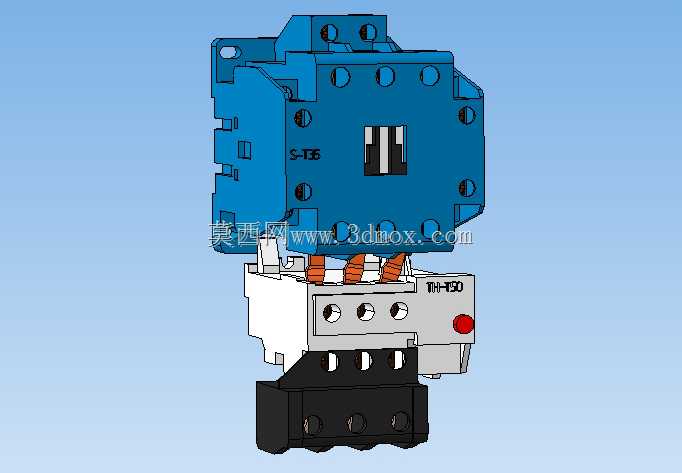

　　在低压配电与电机控制回路的搭建场景里，这类接触器与热继电器的直插组合是工控柜内最常见的动力回路核心配置，日常做设备电气布局设计时，这类组合件的三维结构还原度直接影响柜内布线、安装空间校核的准确性。这套组合的上部为交流接触器主体，承担主回路的通断控制功能，主体采用蓝色阻燃绝缘壳体，正面预留主接线端子的安装位，侧面设置标准卡装导轨的卡扣结构，主触头区域的灭弧室结构做了凸起造型，避免分断大电流时电弧溢出引发相间短路，接触器下部的出线端直接与热继电器的进线端插接，不需要额外做过渡接线排，能大幅减少柜内的接线工作量，也能降低接线错误的概率。下部的热继电器承担电机过载保护功能，壳体采用灰白与黑色拼接的绝缘结构，

　　正面设置整定电流调节标识与红色的动作脱扣指示按钮，下部的黑色基座为出线端接线位，同时预留了辅助触点的扩展安装槽，可直接接入控制回路实现过载信号的反馈。从设计思路来看，这套组合采用了模块化插接的结构逻辑，接触器与热继电器的连接部位做了定位卡扣与导电插片的一体化设计，安装时只需要对齐卡位按压即可完成两者的机械与电气连接，不需要额外的固定螺丝，日常维护更换时也能快速拆分，不需要拆除全部主回路接线。做三维建模时需要重点关注两者组合后的整体安装边界，接触器上部的主接线端子需要预留线缆弯曲与接线端子压接的操作空间，热继电器侧面的复位按钮、整定旋钮位置不能被柜内走线槽或者其他元件遮挡，整套组件的背部为标准35mmDIN导轨安装结构，

　　建模时需要还原导轨卡槽的尺寸公差，避免实际装配时出现卡装过松或者无法卡入的问题。主回路的接线端子间距符合低压电器的安全爬电距离要求，相邻端子之间的凸起隔筋结构也需要在模型中准确还原，这部分结构直接影响电气安全间隙的校核结果，热继电器下部的出线端同样需要预留线缆压接与走线的空间，尤其是多股软线压接冷压端子后的弯曲半径，需要在布局时提前留出余量，避免线缆过度弯折导致绝缘层破损。在机床控制、小型风机水泵控制、生产线输送设备的动力回路设计中，这类组合件的选型匹配度直接影响设备运行的可靠性，建模时还原的细节越充分，后续做柜内布局干涉检查、布线模拟时的参考价值就越高，尤其是插接部位的配合尺寸、安装卡扣的形变空间，都是实际装配时容易出现干涉问题的位置，需要在结构还原时重点核对尺寸公差。
