带数显界面的导轨式智能逻辑继电器

　　在低压工控回路的搭建场景里，这类带显示界面的智能继电器常被用于小型设备的逻辑控制环节，替代传统中间继电器与时间继电器的组合方案，减少柜内元件排布数量，简化二次回路接线复杂度。从实际使用场景来看，这类元件多用于小型输送线的启停逻辑控制、单机设备的动作时序联锁、小型暖通系统的工况切换控制，也可作为大型PLC系统的远端分布式IO扩展节点，承担局部回路的逻辑运算与状态反馈功能，无需额外配置上位机即可完成基础逻辑的调试与参数设置。

　　从功能特性上看，该继电器集成了逻辑运算、定时、计数、实时状态显示功能，正面的显示屏可直接显示当前输入端口状态、内部寄存器数值、定时剩余时长、故障告警代码，调试人员无需外接编程器即可通过面板按键完成基础参数的修改与逻辑状态的查看，相比无显示的普通逻辑继电器，现场调试效率可提升40%以上，尤其适合没有配备专业工控调试人员的小型设备集成场景。元件本体自带多路数字量输入端口与继电器输出端口，可直接接入按钮、行程开关、接近开关的干接点信号，输出端可直接驱动小型接触器线圈、电磁阀、指示灯等低压负载，单台元件即可完成最多十余路IO点的逻辑控制，覆盖多数小型单机设备的控制需求。

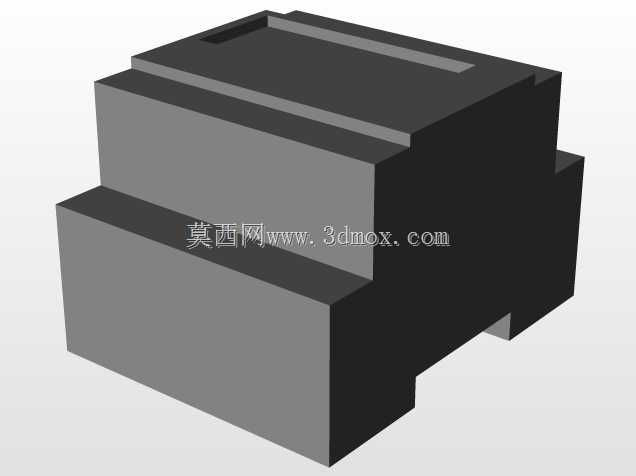

　　设计思路上，该模型采用了标准DIN导轨安装的卡扣结构，背部预留了适配35mm标准电气安装导轨的卡槽，安装时只需将元件上部卡入导轨上沿，下部卡扣按压后推入导轨即可完成固定，拆卸时用一字螺丝刀撬动下部卡扣即可快速取下，完全符合低压电气柜内元件的通用安装规范，无需额外设计安装打孔位，可直接与断路器、接触器、端子排等标准电气元件并排安装在同一根导轨上，有效利用柜内安装空间。外形采用阶梯式分层结构，上部区域预留显示屏与按键的安装空间，下部区域为接线端子排布区，接线时导线从元件下部接入，不会遮挡正面的显示区域，方便后期运维人员查看运行状态；接线端子采用螺钉压接结构，适配0.5-2.5平方毫米的多股铜芯导线，压接扭矩控制在0.5-0.8N·m即可保证连接可靠性，避免导线松脱导致的回路故障。

　　安装边界方面，该元件的宽度尺寸适配标准电气柜的元件排布间距，并排安装时相邻元件之间无需预留额外散热间隙，元件上下方需预留至少50mm的走线空间，方便导线弯折与接线操作；元件正面的显示屏区域做了内凹设计，避免柜内排线剐蹭导致显示屏刮花，同时屏幕表面加装了透明防护层，可抵御现场少量粉尘与潮气的侵蚀，适配多数工业现场的使用环境。元件的供电回路与输入输出回路之间做了电气隔离设计，抗干扰能力符合工业级电气元件的相关标准，可在存在少量电磁干扰的车间环境下稳定运行，不会因为周边接触器分断产生的电磁干扰出现逻辑误动或者显示乱码的问题。

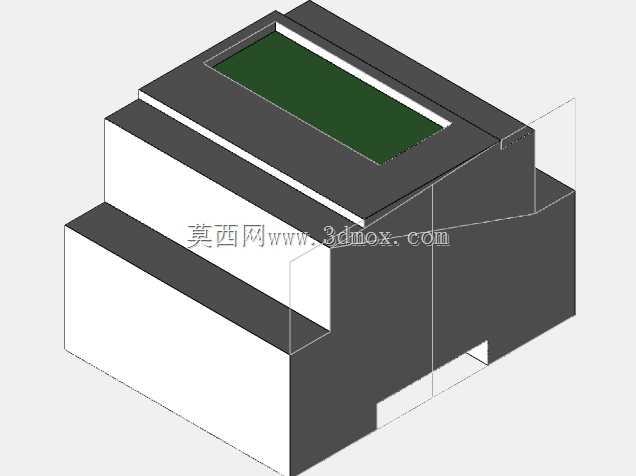

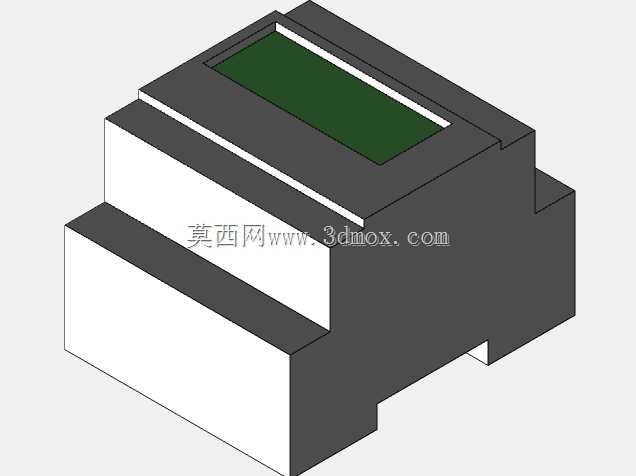

　　从结构建模的角度来看，该模型还原了元件的真实安装接口与外形轮廓，所有外部特征包括导轨卡扣、接线端子位、显示屏安装槽、面板按键位都按照实物比例建模，在做电气柜三维布局设计时，可直接导入该模型完成柜内元件排布与干涉检查，提前验证接线空间是否充足、元件与柜内走线槽、柜门的安全距离是否符合规范，减少现场安装时出现的元件干涉、空间不足等问题。建模时对元件的圆角、拔模斜度等工艺特征也做了还原，外壳的塑料件壁厚控制在2mm左右，符合低压电气元件外壳的常规注塑工艺要求，若需要做元件的二次结构开发，也可基于该模型修改外壳结构，适配特殊场景的安装需求。
