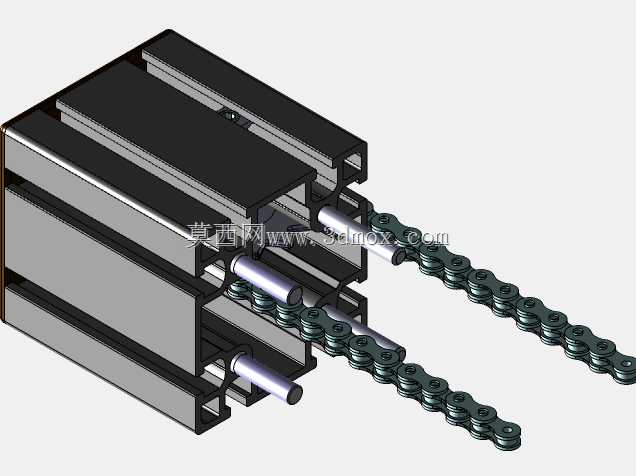

铝型材机架链条输送机固定链轮安装结构

　　这套链轮安装结构主要适配工业铝型材搭建的链条输送线，在轻工包装、电子组装、食品分拣类生产线的型材机架段应用十分普遍，核心作用是为输送链条提供端部回转支撑与张紧基准，避免链条运行中出现跳齿、跑偏、垂度过大的问题。从结构设计逻辑来看，整个组件完全贴合工业铝型材的安装特性，没有采用额外焊接机架的工艺，所有连接点都适配铝型材的T型槽安装标准，紧固件可直接沿型材槽道调整位置，现场安装时不需要对型材做二次钻孔、焊接加工，能大幅缩短输送线的组装调试周期。结构上采用双侧支撑的轴承座布局，链轮轴两端通过带座轴承固定在型材安装支架上，轴端预留的张紧调节余量可以适配不同长度输送段的链条张紧需求，调整时只需松开支架与型材连接的紧固件，

　　沿型材槽道推移支架即可完成张紧度校准，不需要额外设计复杂的张紧机构。链轮本身采用双节距输送链轮的齿形设计，匹配常规输送用滚子链条的啮合参数，齿面做了贴合链条滚子的圆弧修形，能减少啮合过程中的冲击磨损，延长链条与链轮的使用寿命。安装边界方面，整个组件的外轮廓完全控制在铝型材机架的截面尺寸范围内，不会超出机架外侧占用额外的车间通道空间，支架的连接孔位完全适配40系列、50系列常用工业铝型材的槽距标准，不需要额外加工转接板就可以直接固定在型材上。在实际生产线运行中，这种安装结构的维护便利性也有充分考量，轴承座采用剖分式快拆设计，后期更换链轮或者维护轴承时，不需要拆解整段输送线的机架结构，只需拆下轴承座端盖即可抽出链轮轴完成配件更换，

　　能大幅降低生产线的停机维护时间。结构中还预留了链条防脱的导向限位边，在链轮与链条啮合的两侧设置了高出齿顶的限位凸缘，即使输送线出现瞬时过载或者链条小幅跳动，也不会出现链条从链轮齿槽脱出的故障，能有效提升输送线运行的稳定性。整个安装结构的受力传递路径也经过优化，链条运行时的张紧拉力会通过两侧的安装支架直接传递到铝型材的整段型材本体上，不会出现局部应力集中导致的型材变形问题，适配1米到3米长度的短段输送单元的端部传动需求，在多段拼接的长距离输送线中，也可以作为中间段的从动链轮支撑结构使用，适配性较强。
