铝型材输送机驱动链末端夹紧固定结构

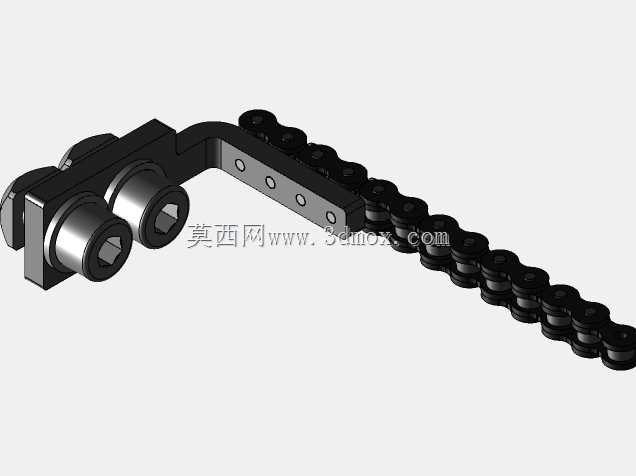

　　在铝型材框架搭建的轻型输送线场景中，驱动链末端的张紧与固定一直是容易被忽略却直接影响传动稳定性的细节，这套夹紧结构正是针对这类场景做的适配设计。日常车间里的小件物料输送线，大多采用工业铝型材做机架，配套标准滚子链做传动，链条运行一段时间后会因销轴磨损出现节距拉长，若末端没有可靠的夹紧定位结构，很容易出现链条跳齿、跑偏甚至脱链的问题，直接导致输送线停机。这套结构的设计思路没有采用传统的张紧座加调节螺栓的复杂形式，而是直接利用铝型材的T型槽安装特性，将夹紧座直接卡接在型材端面的槽位上，省去了额外的转接板件，减少了安装时的配做工序。从结构布局来看，弯臂式的夹座主体一端预留了链条连接的销轴孔位，可直接与传动链的末端链节铰接，

　　另一端的双侧夹紧旋钮采用了手拧式的星型把手，现场调试时不需要额外工具，直接旋转把手就能调整夹座在铝型材上的锁紧位置，适配链条张紧度的调节需求。安装边界上，夹座的折弯高度匹配常用的40系列铝型材的安装面高度，双侧夹紧块的间距刚好卡在型材的两侧槽壁上，不会出现安装后偏斜的问题，链条连接端的孔位与标准08B滚子链的链节销轴尺寸完全匹配，不需要二次加工链节就能直接装配。功能特性上，这套结构除了承担链条末端的固定作用，还能在张紧调节时提供15mm左右的调节行程，足够覆盖轻型输送线链条日常磨损后的张紧补偿量，夹座主体采用一体折弯成型的钢板结构，受力时不会出现焊接结构的开焊变形问题，双侧夹紧的形式相比单侧顶丝固定，锁紧后的抗振性能更好，

　　在输送线频繁启停的工况下也不会出现位置滑移。实际应用中，这类结构大多用在短距离的铝型材输送线、工装板回流线的传动端，相比传统的铸造张紧座，整体重量更轻，安装时不需要在铝型材上打孔攻丝，直接利用型材槽的T型螺母就能完成固定，现场改造或者新装设备的装配效率能提升不少。结构的外形尺寸做了紧凑化处理，夹座突出型材安装面的高度不超过60mm，不会和输送线上的工装板、物料托盘产生运动干涉，链条连接端的铰接处预留了足够的摆动间隙，能适配链条运行时的小幅上下跳动，避免出现卡滞问题。
