台式气压焊接机C型焊接机架结构设计

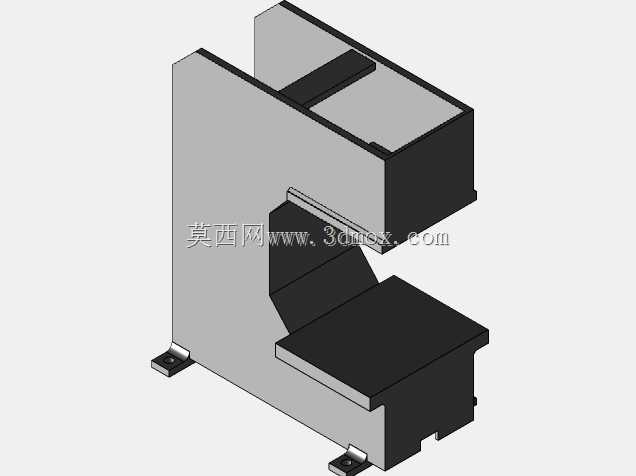

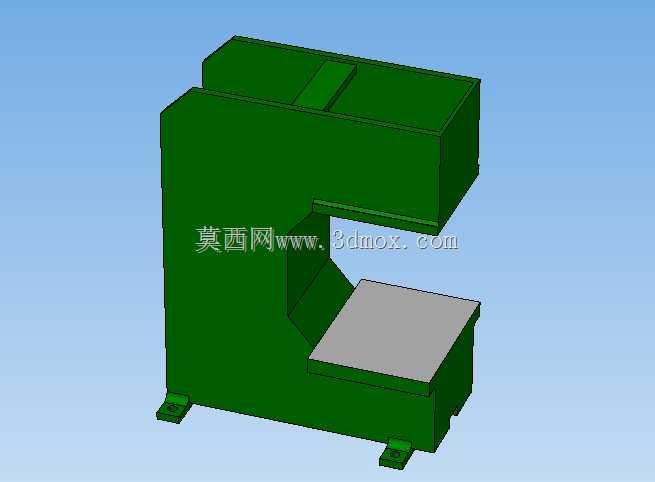

　　这款C型开式结构的台式气压焊接机架，主要面向小型五金件、电子元器件引脚、薄金属片的精密压焊作业场景，常见于小型加工车间、电子组装产线的工位旁，适配小吨位气压驱动的焊接机头安装，相比立式落地焊接设备，台式结构无需专门做地基固定，可直接放置在标准工业工作台上使用，对车间场地的适配性更强。从结构设计逻辑来看，整体采用C型悬臂开式布局，开口方向正对操作人员工位，上下料时工件可从三个方向送入作业区，针对小型工件的频繁上下料操作，能有效减少操作时的动作幅度，降低工位操作的疲劳度。机架主体采用钢板拼焊成型，背部设置有加强筋结构连接悬臂段与底座段，抵消气压压头作业时产生的反向弯矩，避免长期负载后机架开口处出现变形张口，保证上下焊接电极的对位精度。

　　底座部分预留了工作台安装位，可根据焊接工件的类型更换不同的定位工装，底座底部设置有两个安装固定脚，可通过螺栓将机架锁紧在工作台台面上，避免气压压头快速下压时整机出现晃动移位。机架上部的腔体为气压驱动组件的安装预留了足够空间，可直接固定标准气缸、导杆组件以及行程调节机构，腔体的侧板采用可拆卸式设计，后期维护驱动组件时无需拆解整个机架主体，日常检修的操作空间充足。从安装边界来看，机架整体的占地面积控制在小型工作台可容纳的范围内，C型开口的垂直高度适配常规小型工件的焊接行程需求，水平方向的开口深度可覆盖大部分小尺寸五金冲压件、线束端子的焊接作业范围，不会出现工件无法送入作业区的情况。机架的焊接成型后需做去应力退火处理，

　　消除焊接过程中产生的内应力，避免后续加工安装面时出现变形，所有安装面均采用铣削加工保证平面度，确保气缸导杆与下工作台的垂直度，减少焊接时的电极错位问题。这类台式气压焊接机架的设计核心是在保证结构刚性满足小吨位气压焊接需求的前提下，尽可能压缩整机的外形尺寸，适配工位旁的紧凑安装空间，同时兼顾操作的便捷性与后期维护的便利性，相比传统的铸铁机架，焊接式机架的生产周期更短，可根据实际的作业需求灵活调整开口尺寸与整体高度，适配不同规格的气压焊接组件安装，在小型焊接设备的设计中应用十分广泛。
