双工位龙门式MIG自动焊接专用设备结构

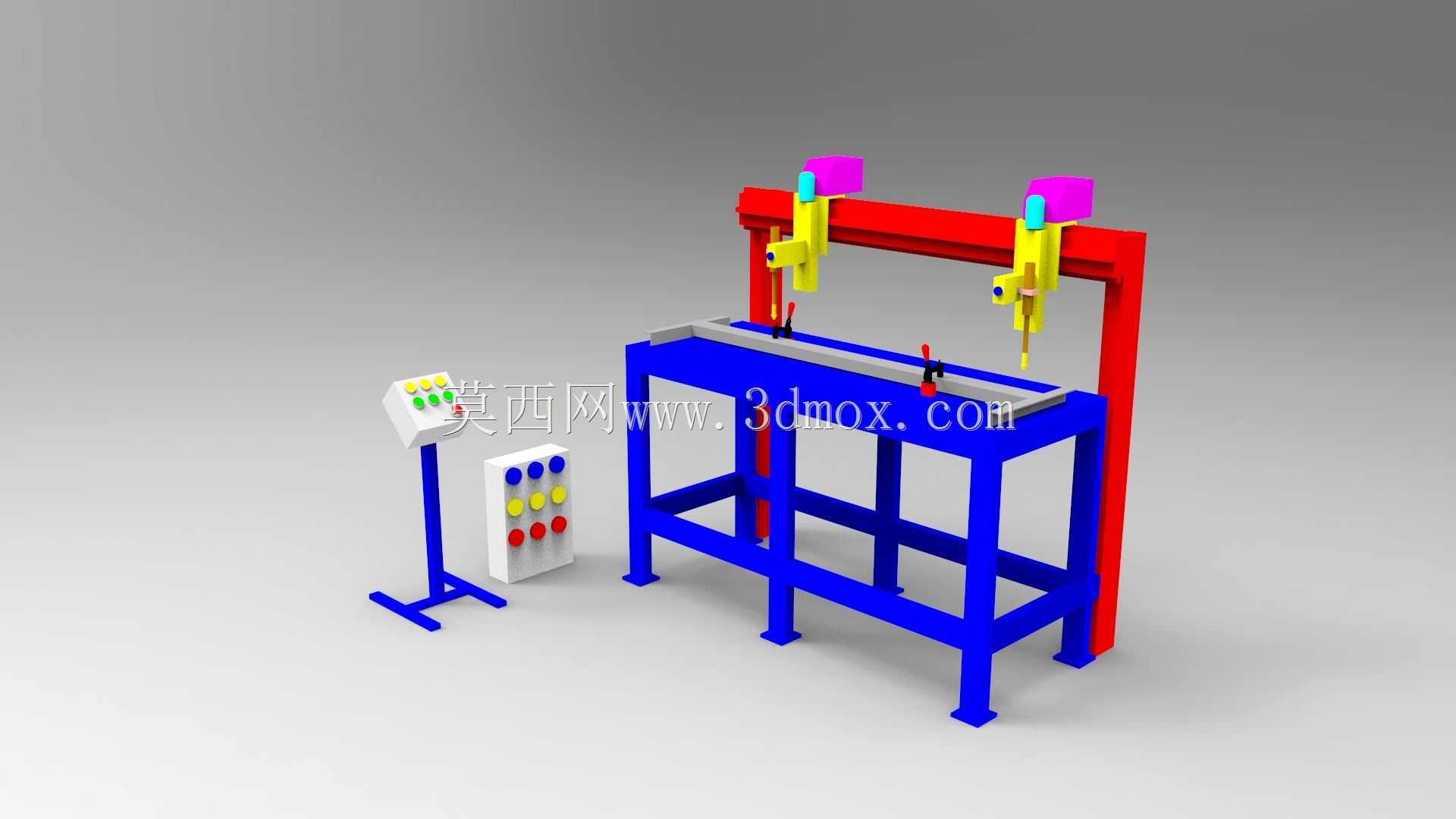

　　这套双工位龙门式MIG焊接专用设备，主要面向中小型金属结构件的批量连续焊接作业场景，常见于五金构件、小型型材框架、钣金拼接件的生产车间，可替代人工手持焊枪完成长直焊缝、规则重复焊缝的连续施焊，大幅降低焊接作业的人工劳动强度，同时减少焊接弧光、烟尘对操作人员的直接职业伤害。设备整体采用落地式龙门框架作为主体承载结构，红色立式龙门立柱搭配横向横梁，为两套独立的焊枪调节机构提供稳定的安装基准，横梁上的焊枪安装座可沿横向导轨手动或电动调整位置，适配不同宽度工件的焊缝位置对位需求，焊枪夹持机构带有多维度调节自由度，可根据焊缝的坡口角度、施焊高度微调焊枪的倾角与伸出长度，保证焊枪始终对准焊缝中心。

　　下方蓝色焊接工作台采用方管焊接成型的框架式支撑结构，台面预留工装夹具安装槽位，可根据待焊工件的外形定制快速装夹夹具，工作台的支撑腿带有可调脚杯，可在车间不平整地面上调整设备整体水平度，避免机架长期受力出现变形偏移。设备旁侧独立设置的立式操作站，将操作按钮、状态指示灯、急停控件集中布置在符合人体工程学的高度位置，操作人员站在工位侧方即可完成设备启动、参数微调、紧急停机等操作，相邻的阀组集成箱将气路控制元件集中排布，方便气路检修与压力调节，同时缩短气路走线长度，减少气路压力损耗。从安装边界来看，设备整体占地长度适配常规3米以内长直工件的焊接需求，宽度方向预留操作与维护通道后可适配标准车间工位排布，龙门横梁的高度预留足够的工件吊装空间，

　　可配合车间小型悬臂吊完成待焊工件的上下料作业。整套设备的结构设计充分考虑焊接作业的实际工况，机架部分采用加厚型材焊接后做去应力处理，减少长期焊接振动带来的结构精度偏移，焊枪走线沿龙门架内侧排布，避免焊接飞溅烫伤线缆，工作台面做耐焊渣飞溅的表面处理，减少日常清理维护的工作量。双焊枪的配置可同时完成同一工件上两条平行焊缝的同步焊接，也可根据生产需求切换为单枪作业模式，适配不同批量、不同结构工件的柔性生产需求，相比单枪焊接设备可提升近一倍的长直焊缝焊接效率，同时保证焊缝成型的一致性，减少人工焊接带来的焊缝质量波动。
