铝型材用16mm规格管道电缆快装夹

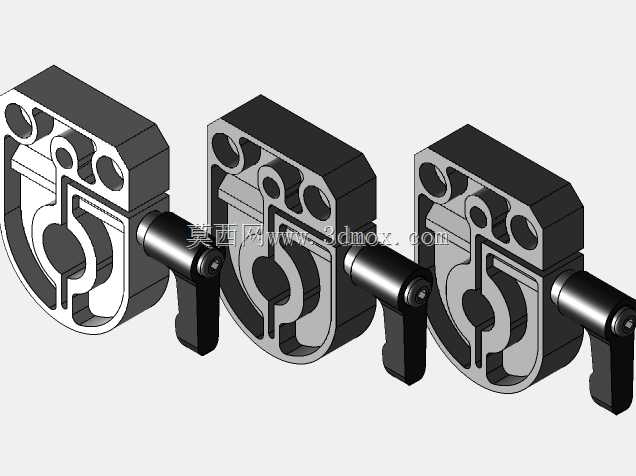

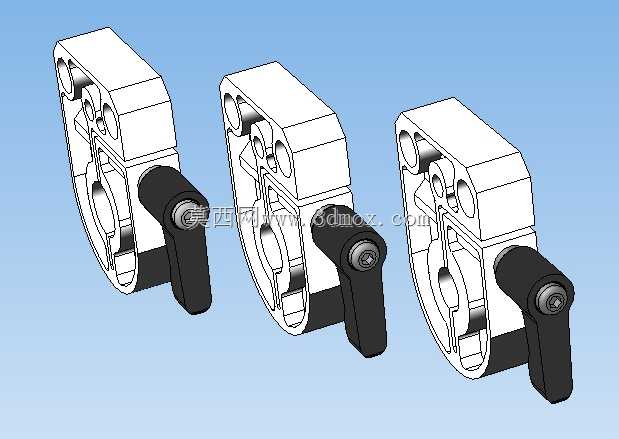

　　这类管线夹主要适配16mm截面规格的工业铝型材安装场景，常见于龙门起重设备的桁架走线、自动化生产线旁的管线排布作业中，用来同时固定小直径气动管路、控制电缆，避免设备运行过程中管线随设备振动移位、剐蹭磨损。从结构设计来看，夹体主体采用铝合金材质切削成型，和铝型材安装面贴合的一侧做了适配型材槽口的定位凸台，安装时不需要额外打孔，直接卡入型材T型槽后，通过侧边的快压手柄就能完成锁紧，相比传统的螺栓紧固管夹，现场拆装调整管线的效率能提升六成以上，尤其适合需要频繁调整管线布局的设备调试阶段。夹体的夹持孔做了适配12到16mm外径管线的变径圆弧设计，孔内壁预留了0.8mm的弹性变形余量，既能夹紧硬质的尼龙气动管，

　　也不会夹伤带绝缘层的柔性控制电缆，夹持力经过调校，在设备正常运行的振动工况下不会出现管线松脱滑移的问题。安装边界上，夹体总宽度控制在32mm以内，相邻两个管夹的最小安装间距可以做到40mm，在排布多根管线时不会出现空间干涉，快压手柄的旋转行程做了限位设计，扳动到锁紧位置时手柄不会突出铝型材侧面超过25mm，避免设备运行过程中手柄剐蹭到周边的运动部件。设计时特意将夹持孔的中心和铝型材安装面的距离做了统一的18mm定位，多组夹具并排安装时，所有管线的排布高度保持一致，走线整齐的同时也能减少管线的弯折应力，延长管线的使用寿命。夹体和手柄的连接位置采用了不锈钢销轴，长期在车间多尘、有少量切削液飞溅的环境下使用也不会出现锈蚀卡滞的问题，

　　手柄的握持部分做了防滑的包胶处理，操作人员徒手就能完成锁紧和松开操作，不需要额外借助扳手等工具。在龙门起重机的走行部分应用时，这类管夹可以沿着铝型材轨道灵活调整位置，配合拖链使用时，能将拖链引出的分支管线逐段固定，避免管线在设备往复走行过程中出现拉扯、缠绕的问题，相比传统的扎带固定方式，后期更换单根管线时不需要剪断全部扎带，只需要松开对应位置的管夹就能完成操作，大幅降低设备的后期维护工作量。
