DIN导轨安装型线缆固定管夹结构

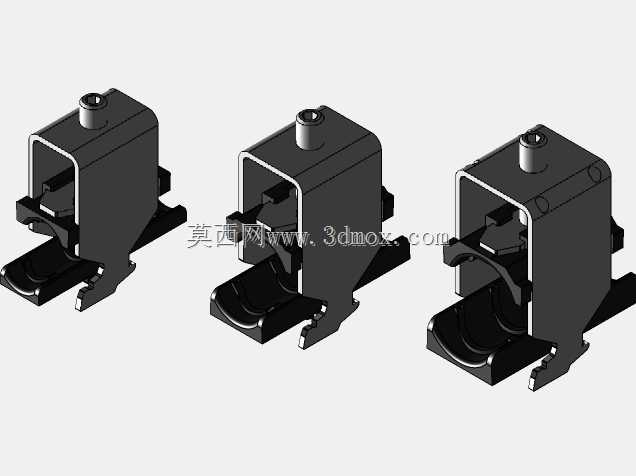

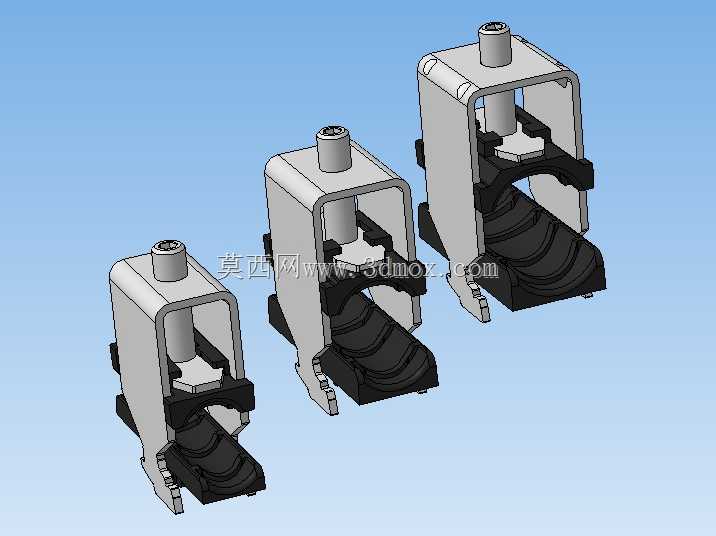

　　这款DIN导轨适配的电缆管夹，主要面向工业控制柜、电气成套布线、自动化设备内部走线场景设计，解决柜内多规格线缆沿DIN导轨排布时的固定、梳理与防护需求，避免设备运行过程中线缆移位、拉扯接线端子引发的接触不良或绝缘破损问题。从结构设计来看，该管夹采用分体式卡扣结构，上部为金属框架主体，顶部设置锁紧螺钉，下部为带弧形卡槽的弹性夹持块，不同规格的同系列管夹可适配12mm至20mm外径的电缆或波纹管，夹持块内侧设置多道防滑齿纹，既可以增大与线缆外层的摩擦力防止松脱，又能通过弹性形变适配一定公差范围内的线缆外径，避免硬夹持损伤线缆外护套。安装边界完全适配标准35mm宽度DIN导轨，管夹底部设置与导轨卡槽匹配的弹性卡扣，安装时无需额外打孔，

　　只需将卡扣对准导轨边缘按压即可完成固定，拆卸时可通过卡扣尾部的撬起位快速拆卸，相比传统螺丝固定的线夹，在柜内批量布线时能大幅提升装配效率，后期维护调整线缆走向时也无需破坏安装板结构。设计过程中充分考虑了柜内布线的空间利用率，管夹整体采用窄体结构，多个同规格管夹可沿导轨紧密并排安装，不会占用过多柜内纵深空间，上部的锁紧螺钉采用标准内六角头，适配常用的装配工具，拧紧过程中压力通过上部压块均匀传递到下部夹持块，不会出现单点压力过大压伤线缆的情况。实际应用中，这类管夹可同时适配圆形电缆、塑料波纹管、包塑金属软管等多种布线管材，在PLC控制柜、变频柜、伺服驱动柜的动力线与信号线分层布线场景中，可将不同走向、不同电压等级的线缆沿导轨分层固定，

　　既梳理了走线路径，也能减少强电线路对弱电信号的干扰，夹持块采用耐磨绝缘材质，即使长期处于柜内较高温度环境下，也不会出现材质老化脆裂、夹持力下降的问题，金属框架部分做了钝化防锈处理，适配工业现场多尘、有一定凝露的使用环境。从安装尺寸来看，单组管夹的宽度根据适配线缆外径从12mm到20mm对应调整，整体高度不超过45mm，安装后突出导轨表面的距离控制在30mm以内，不会与柜内其他电气元件的安装空间产生干涉，顶部锁紧螺钉的操作空间预留充足，即使在相邻位置已经安装其他元件的情况下，也能顺利完成锁紧操作。
