GN-900型输送机用旋转工艺转盘结构

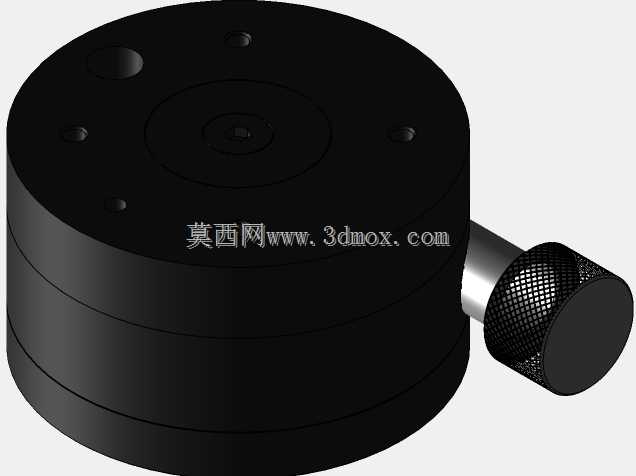

　　在自动化输送产线的工位衔接环节，这类旋转工艺转盘常被布置在多工位流转的交汇节点，用来解决直线输送无法完成的工件转向、分路、工位停留加工需求，尤其适配电子小件、五金零件的组装、检测工序段，能在不额外增加输送线长度的前提下，拓展单段产线的工位容量。从结构设计来看，该转盘采用圆盘式主体布局，顶面预留多组安装孔位，包含内六角螺钉锁紧孔与定位销孔，可直接适配不同规格的工装夹具安装，不需要额外加工转接板，能缩短现场安装调试的周期。侧面设置的滚花调节旋钮，是用来手动微调转盘的回转初始角度，在设备调试、小批量多品种换产时，操作人员不需要借助额外工具，就能快速调整工位对位精度，旋钮表面的网纹滚花结构能增大手部摩擦力，即便手上沾有少量切削液或油污，

　　也能稳定施力转动。转盘主体采用分层式堆叠结构，上层为回转承载板，下层为固定基座，基座侧面预留的紧定螺钉孔，用来锁定内部回转支承的间隙，长期运行出现回转旷量时，可通过调整紧定螺钉的预紧力消除间隙，不需要整体拆解部件，降低日常维护的难度。基座侧面的侧向开孔，是用来穿设工位气管或传感器线缆，当转盘上搭载气动夹具或检测元件时，线缆可从该孔位引入内部走线槽，避免回转过程中线缆缠绕拉扯，适配多工位回转的走线需求。安装边界方面，该转盘整体为圆柱形结构，安装时只需在输送线机架上预留对应直径的圆形安装位，通过基座底部的法兰孔锁紧固定即可，不需要额外设计复杂的支撑结构，整体占用的竖向空间较小，不会干涉输送线上下方的其他配套机构。在实际使用场景中，

　　这类转盘可与皮带输送机、滚筒输送机无缝对接，当工件输送到转盘位置时，可根据工艺需求回转指定角度，将工件输送到对应分支线，或是在转盘停留时完成刻印、检测、组装等工序动作，相比多段直线输送拼接的转向结构，该转盘的回转重复定位精度更高，运行过程中无明显冲击，不会刮蹭工件表面，适配表面质量要求较高的零件输送场景。设计时内部回转副采用自润滑轴承配合，不需要频繁加注润滑脂，能适配无尘车间、普通机加工车间等多种生产环境，日常运行的噪音控制在较低水平，不会对车间作业环境造成额外噪音负担。
