停机坪输送机托辊支撑结构设计

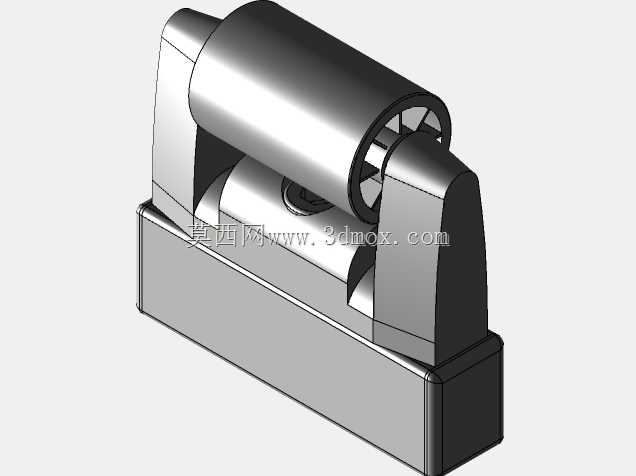

　　该支撑结构主要配套停机坪区域的物料输送设备使用，针对停机坪地面作业时输送线需要承载较重行李、地勤物资的工况设计，核心作用是承托输送辊筒，保证辊筒转动过程中的同轴度与支撑刚度，避免长距离输送时辊筒出现挠曲变形导致的皮带跑偏、物料滑落问题。从结构设计逻辑来看，整体采用分体式装配思路，底部为矩形安装基座，基座底面预留与输送机架横梁贴合的安装平面，可通过螺栓直接固定在输送线的侧梁上，安装时不需要额外加工适配垫块，能直接匹配常规槽钢、矩形管材质的输送机架安装边界，基座上部设置两个对称的立式支撑臂，支撑臂内侧加工有与辊筒轴端适配的弧形定位槽，辊筒装配后可绕轴端自由转动，支撑臂与基座之间设置过渡承力段，分散辊筒承载时传递到基座的集中应力，

　　避免长期受载后支撑臂出现根部开裂的问题。辊筒部分采用空心筒体结构，在保证整体抗弯强度的前提下尽可能降低自重，筒体两端内置轴端定位结构，不需要额外加装轴承端盖即可实现轴向限位，减少装配时的零件数量，降低现场维护的拆装难度。在实际应用场景中，这类托辊支撑段通常成组布置在输送线的承载段下方，相邻支撑段的间距根据输送物料的单重调整，当输送较重的地勤工具箱、行李货盘时可适当缩小支撑间距，避免辊筒受载后变形量过大；支撑结构的立式臂高度经过匹配设计，装配后辊筒上表面的高度与输送线的皮带承载面高度保持一致，不会出现局部凸起或凹陷导致的物料卡滞。考虑到停机坪区域可能存在露天作业的情况，支撑结构的外露面均做了等厚设计，没有易积水的凹槽结构，可减少雨水、

　　地勤清洁用水残留导致的结构锈蚀问题，基座与支撑臂的连接位置做了圆弧过渡处理，不存在应力集中的直角尖角，长期受交变载荷作用下也不容易出现疲劳裂纹。从安装适配性来看，该结构的横向安装尺寸与常规带式输送机的侧梁间距匹配，不需要对原有输送机架做切割、焊接改造，可直接替换老旧磨损的托辊支撑组件，现场更换时只需要拆卸固定螺栓即可完成拆装，单组组件的更换作业可在十分钟内完成，不会长时间占用停机坪的输送作业通道。
