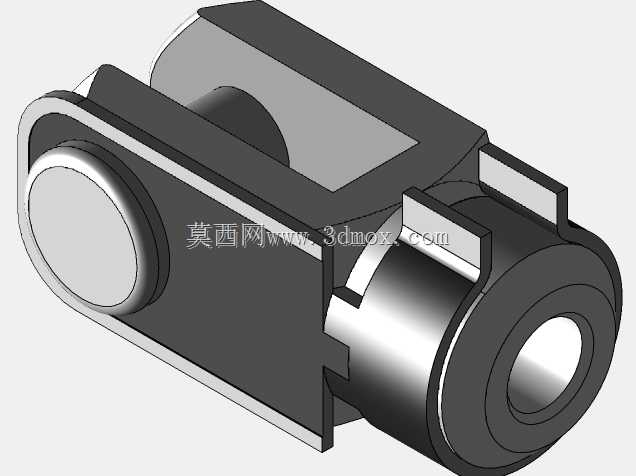

带d4锁销M4规格气缸连接拨叉结构

　　这款带锁销的气缸拨叉，是气动执行机构末端常用的铰接连接部件，在轻工自动化生产线、小型工装夹具、物料分拣机构里应用十分广泛，主要作用是把气缸的直线往复推力，转化为被驱动构件的摆转动作，同时自带的锁销结构能避免连接部位在往复动作中出现松脱、窜动的问题，相比普通光孔叉型接头，抗振防脱的表现更适合有频繁启停、小幅振动的工位。从结构设计来看，整体采用叉型开口加同轴销孔的布局，叉口的开口宽度匹配常规M4气缸杆端的连接耳尺寸，内置的d4锁销与叉身两侧的销孔采用过盈压装配合，不需要额外加装开口销或者卡簧就能实现轴向定位，装配时只需要将气缸杆端的连接头卡入叉口，对齐销孔后压入锁销即可完成连接，大幅减少了现场装配的工序耗时。

　　拨叉尾部的内螺纹段直接适配M4规格的气缸活塞杆外螺纹，螺纹段的长度预留了足够的调节余量，安装时可以根据实际的铰接间距微调拧入深度，调整到位后可以搭配薄型锁紧螺母完成防松固定，不需要额外加工定制转接件。外形尺寸方面，叉身的整体外径控制在适配小型气动元件的安装边界内，叉口两侧的壁厚经过受力校核，在承受气缸最大额定推力的情况下不会出现开裂变形，锁销的伸出长度刚好覆盖叉身两侧的壁厚，不会出现突出部分剐蹭周边构件的问题，整体的回转外径也做了倒角处理，避免动作过程中锐边划伤管线或者操作人员。设计过程中重点考虑了铰接部位的磨损余量，销孔与锁销的配合面预留了合理的间隙，既保证铰接转动的灵活性，又不会因为间隙过大导致动作出现回程误差，

　　叉身的外形做了局部的加强筋结构，在不增加整体重量的前提下提升了叉口部位的抗侧向力能力，即使被驱动构件存在小幅的偏载，也能保证连接的可靠性，不会出现叉口张开变形的失效情况。这类拨叉在实际选型时，需要匹配对应螺纹规格的气缸，同时确认被驱动构件的铰接端厚度与叉口开口宽度匹配，锁销的压装需要保证两端面与叉身外侧面齐平，避免突出部分影响摆转动作的行程范围，日常维护中只需要定期在销孔配合面加注少量润滑脂，就能保证长期动作的顺畅性，减少铰接部位的磨损量。
