铝型材支架配套安装支座结构设计

　　这类支座主要应用在工业铝型材搭建的框架系统中，常见于自动化生产线旁的物料挂装、工位辅助构件固定、管线吊挂等场景，是铝型材框架体系里实现侧向挂载、延伸安装的核心配套零件。从实际使用场景来看，车间内的铝型材工作台、设备防护围栏、流水线侧挂工具架、气动管路走线架的搭建，都需要这类支座完成非型材槽向的构件连接，替代传统的打孔焊接工艺，大幅降低现场改装的工作量。

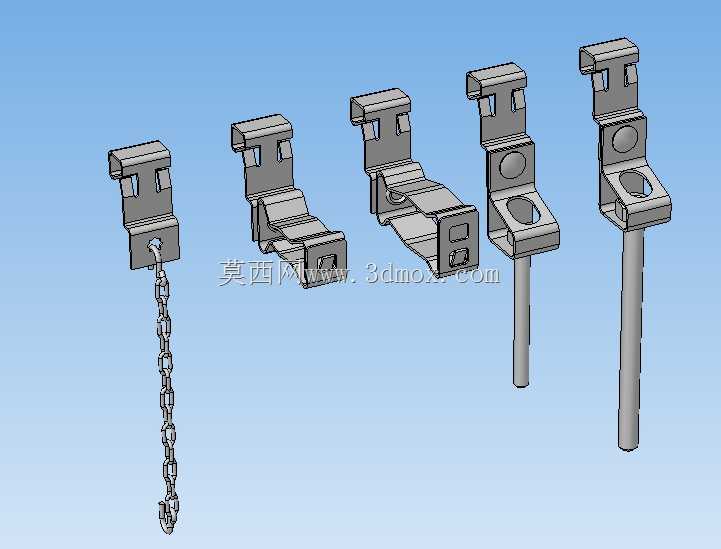

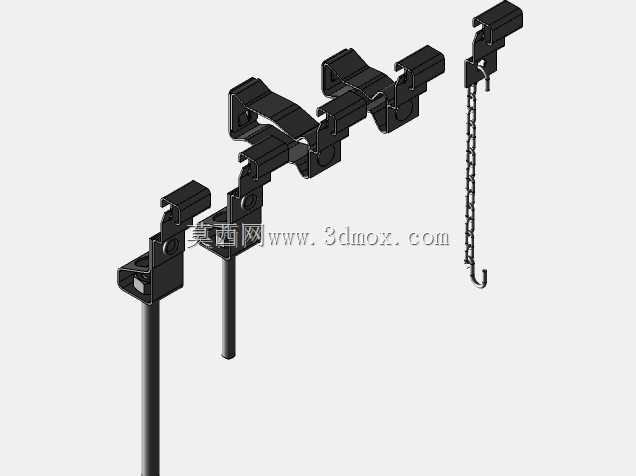

　　不同结构的支座对应不同的挂载需求：带链条的款式主要用于吊挂轻型工具、防静电接地链、小型料盒挂架，依靠链条的柔性特性适配不同的吊挂高度，避免刚性连接在设备运行振动下出现的松脱问题；带短杆的款式用于安装传感器支架、小型导向件，杆部可以直接穿装配套的固定环，调整安装位置时无需反复拆卸支座本体；带加长杆的款式则用于跨距稍大的构件连接，比如围栏外侧的标识牌安装、光幕支架的侧向延伸，杆部的长度设计刚好覆盖铝型材到安装构件的常规间距，无需额外加装延长接杆。

　　设计过程中，支座上部的卡接结构完全适配工业铝型材的标准槽宽，卡入型材槽后可沿槽道任意滑动调整位置，拧紧侧面的紧定螺钉即可完成固定，无需在铝型材上额外加工安装孔，也不会破坏铝型材的表面阳极氧化层。支座下部的连接结构做了差异化设计，挂环、光杆、安装孔的不同形式，分别对应柔性吊挂、杆件穿装、平面栓接三类常见的安装需求，所有转角位置都做了R2左右的圆角处理，避免安装过程中划伤操作人员，也减少应力集中导致的支座断裂风险。

　　从安装边界来看，这类支座的卡接部分厚度控制在5mm以内，可适配市面上20、30、40系列的主流工业铝型材槽道，安装后突出铝型材表面的尺寸不超过40mm，不会占用过多的框架周边空间，在狭窄的设备安装间隙里也能完成布置。支座整体采用铝合金压铸成型，表面做喷塑处理，兼顾轻量化和防锈能力，单支支座的静态挂载能力可达5kg，完全满足车间内轻型辅件的挂载需求，在长期的设备振动环境下也能保持连接可靠性，不会出现卡接松动、构件脱落的问题。
