伺服驱动工业机器人旋转执行机构

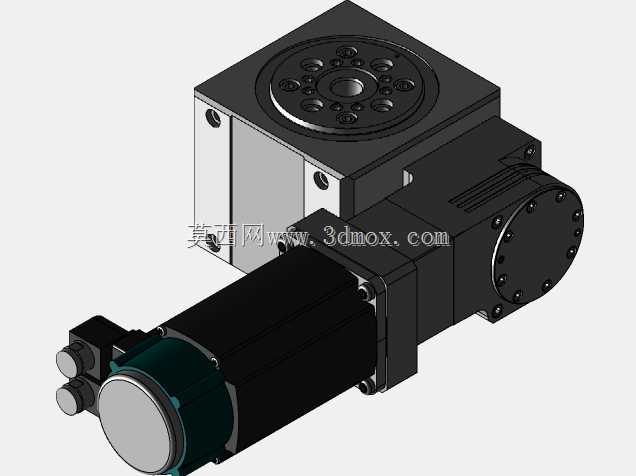

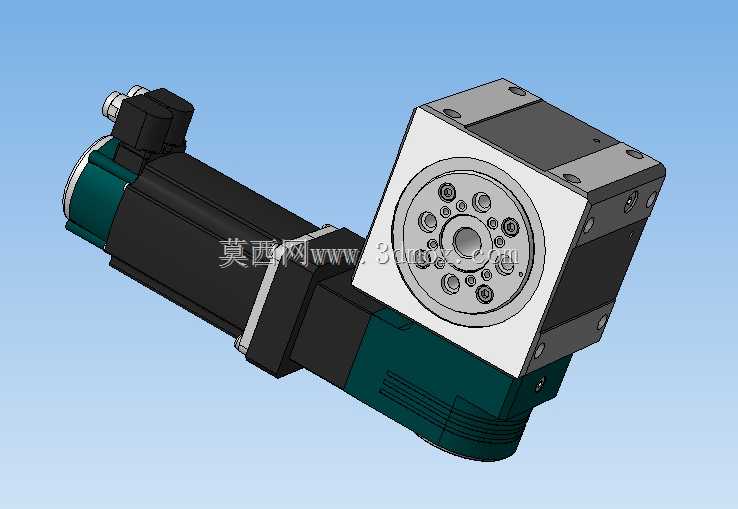

　　这套伺服驱动的回转执行单元，目前在多关节工业机器人的腕部、腰部回转工位，以及非标自动化设备的多工位转台、精密装配分度场景中应用十分广泛，区别于传统的凸轮分割器，它能实现任意角度的启停控制，配合伺服驱动器的位置环、速度环参数整定，可满足不同节拍下的回转定位需求，在3C电子精密装配、汽车零部件焊接转位、锂电电芯叠片工位回转等场景中，都能见到这类结构的实际落地。从结构设计逻辑来看，这套机构采用侧装伺服电机的布局形式，电机输出端通过内置的高精度斜齿轮组传递扭矩到输出法兰盘，内部集成了交叉滚子轴承来承受输出端的径向、轴向倾覆力矩，不需要额外加装支撑轴承就可以直接挂载末端执行器，大幅缩减了安装时的轴向占用空间。设计阶段优先考虑了安装适配性，

　　输出法兰采用标准的通孔安装孔位布局，和主流工业机器人末端执行器的安装孔距保持一致，输入端的电机安装座预留了不同功率伺服电机的安装定位止口，可根据实际负载扭矩需求更换适配功率的伺服电机，不需要对主体壳体做二次加工。壳体采用分体式拼接结构，分为齿轮腔、轴承安装腔两个独立腔体，齿轮腔预留了注油孔和排油孔，方便后期维护时更换润滑脂，轴承安装腔的端面做了精磨处理，保证交叉滚子轴承安装后的端面跳动控制在微米级，避免回转过程中出现输出端的偏摆问题。从安装边界来看，整套机构的外形为方正的箱体结构，侧面安装的伺服电机和主体箱体呈90度垂直布局，安装时只需要固定主体箱体底部的四个安装孔即可完成主体固定，不需要额外设计复杂的安装支架，

　　输出端的法兰端面到箱体背面的距离控制得十分紧凑，在狭小的设备内部安装时不会和周边的走线、拖链产生干涉。实际运行过程中，齿轮组采用消隙设计，正反转切换时的回程间隙可以控制在1弧分以内，满足精密装配场景下的重复定位精度要求，输出端的法兰盘设计了中心通孔，方便末端执行器的气管、电线从机构中心穿过，避免回转过程中管线发生缠绕。这套结构在建模时已经对所有配合面做了公差标注，齿轮的模数、齿数、变位系数都经过强度校核，能满足额定负载下的长期连续运行需求，不会出现齿轮过早磨损、输出端下沉的问题。
