气动自主式机械臂结构设计方案

项目分类:工业机器人 发布时间:2022-01-18 ID:505599
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案
  • 气动自主式机械臂结构设计方案

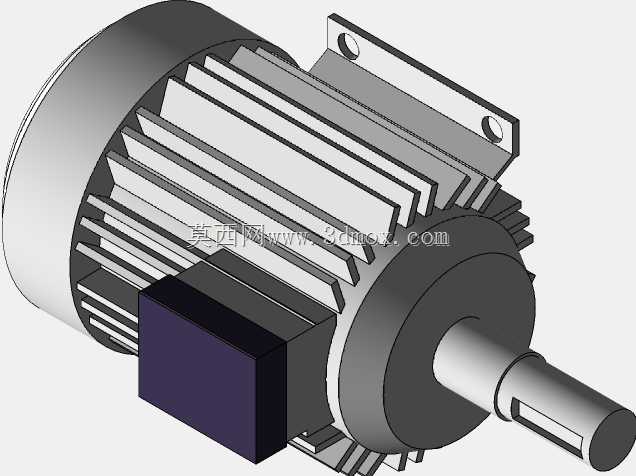

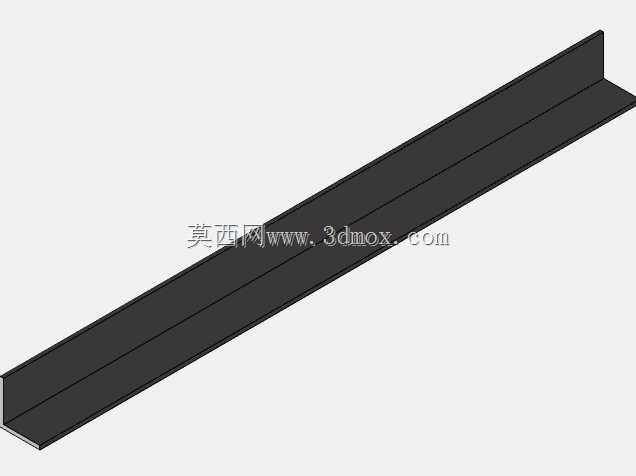

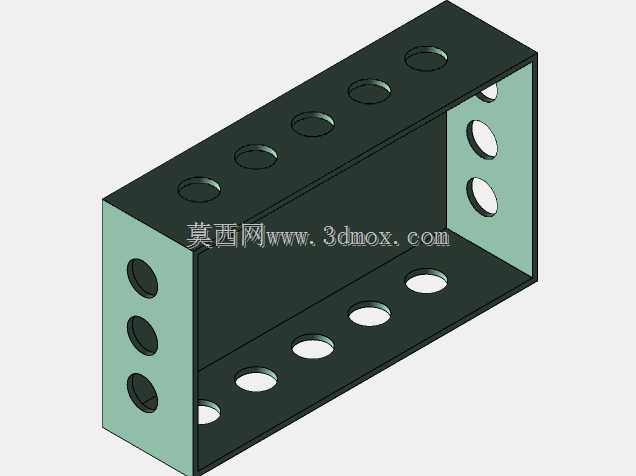

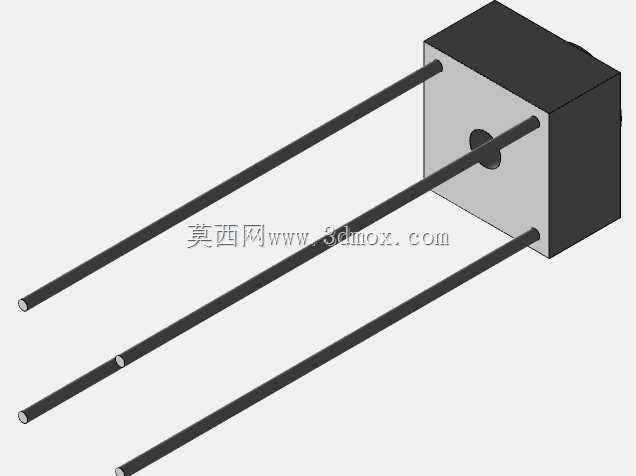

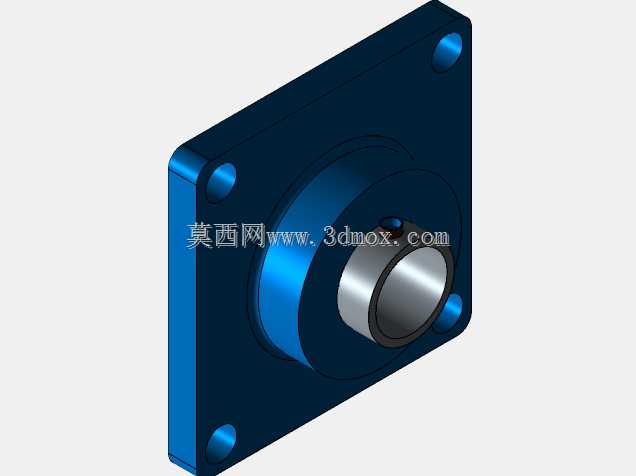

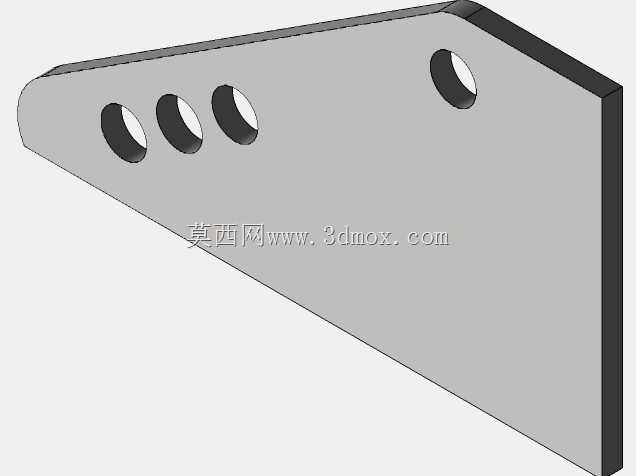

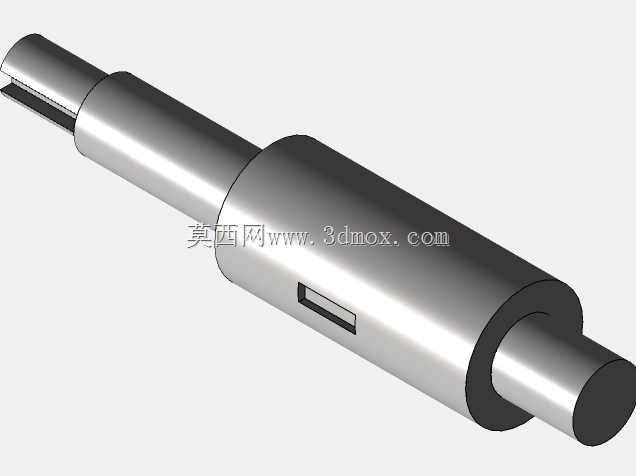

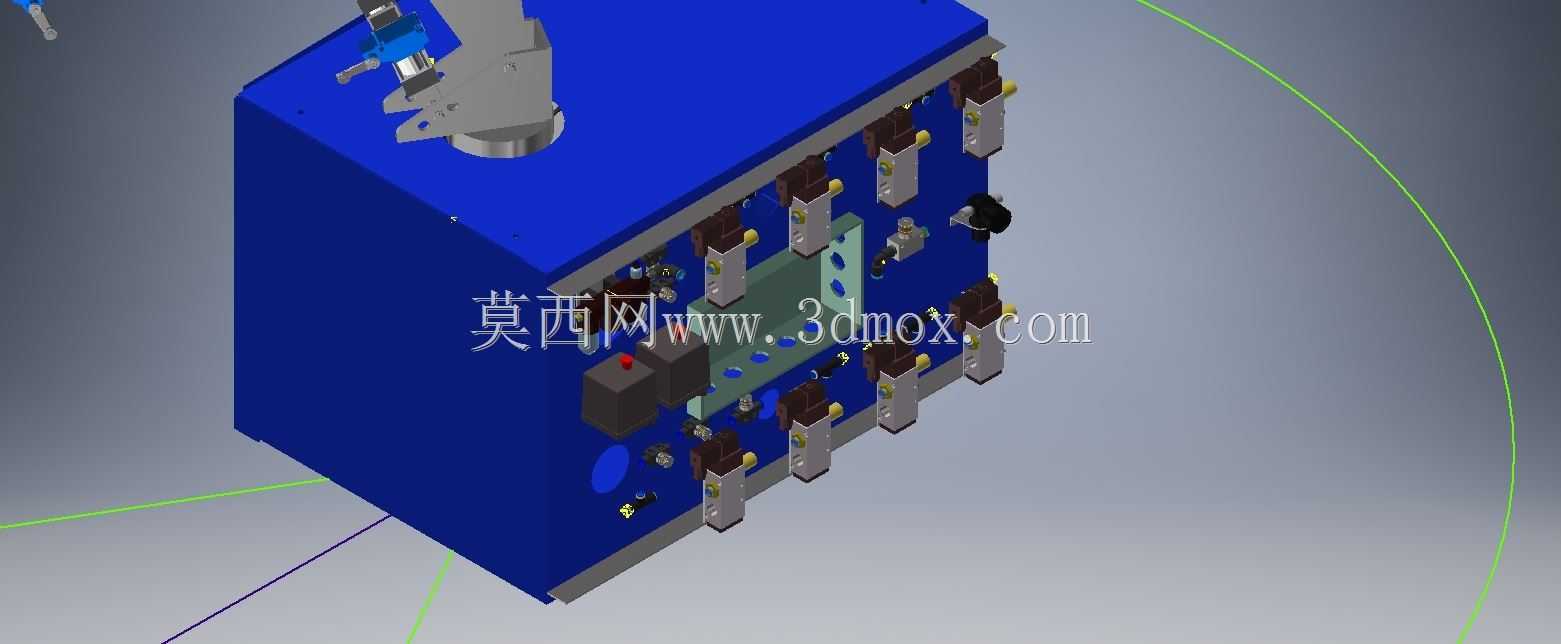

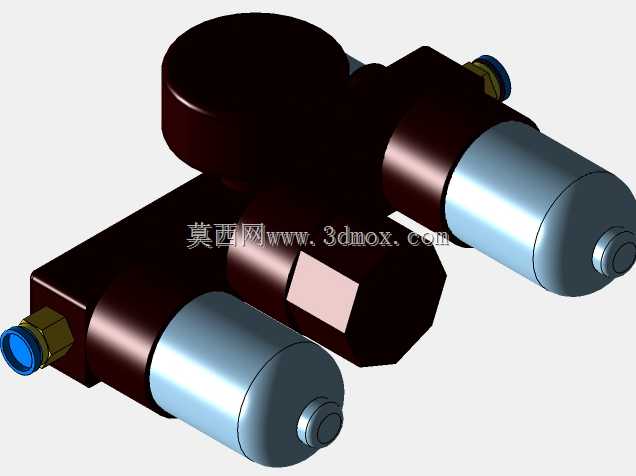

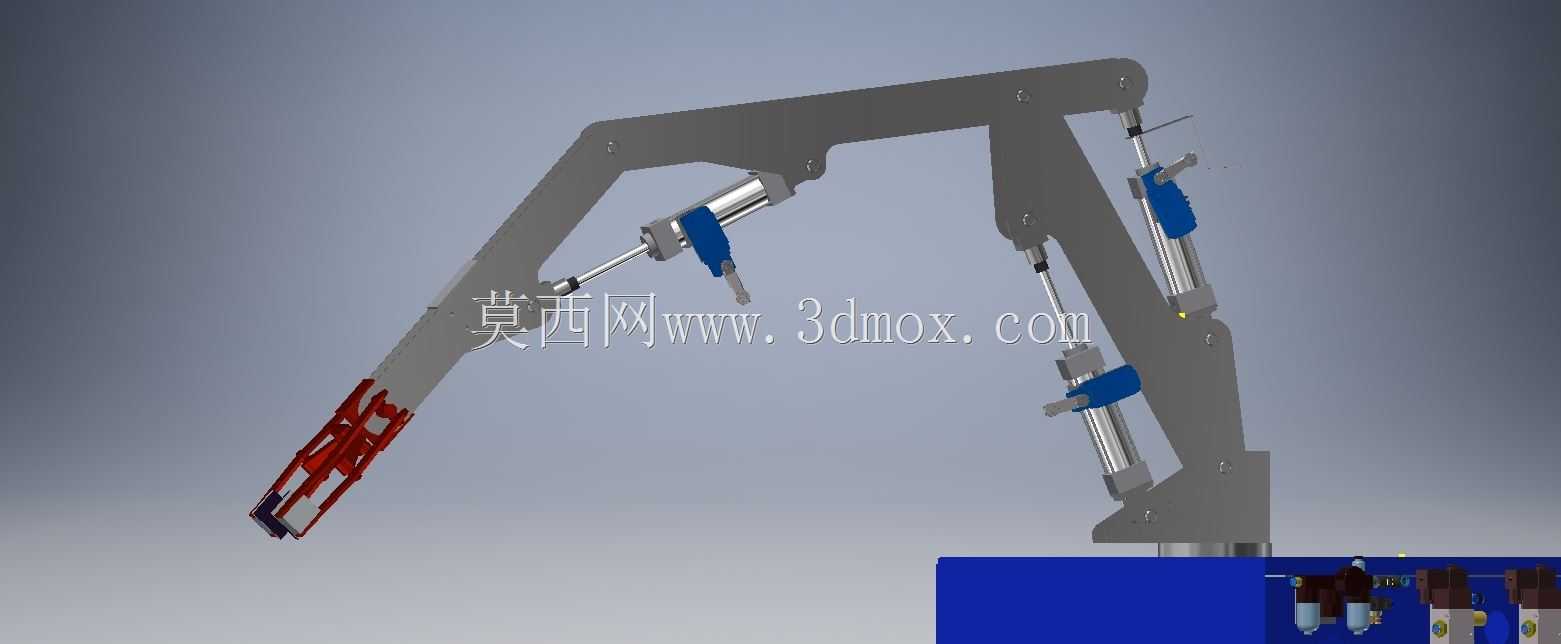

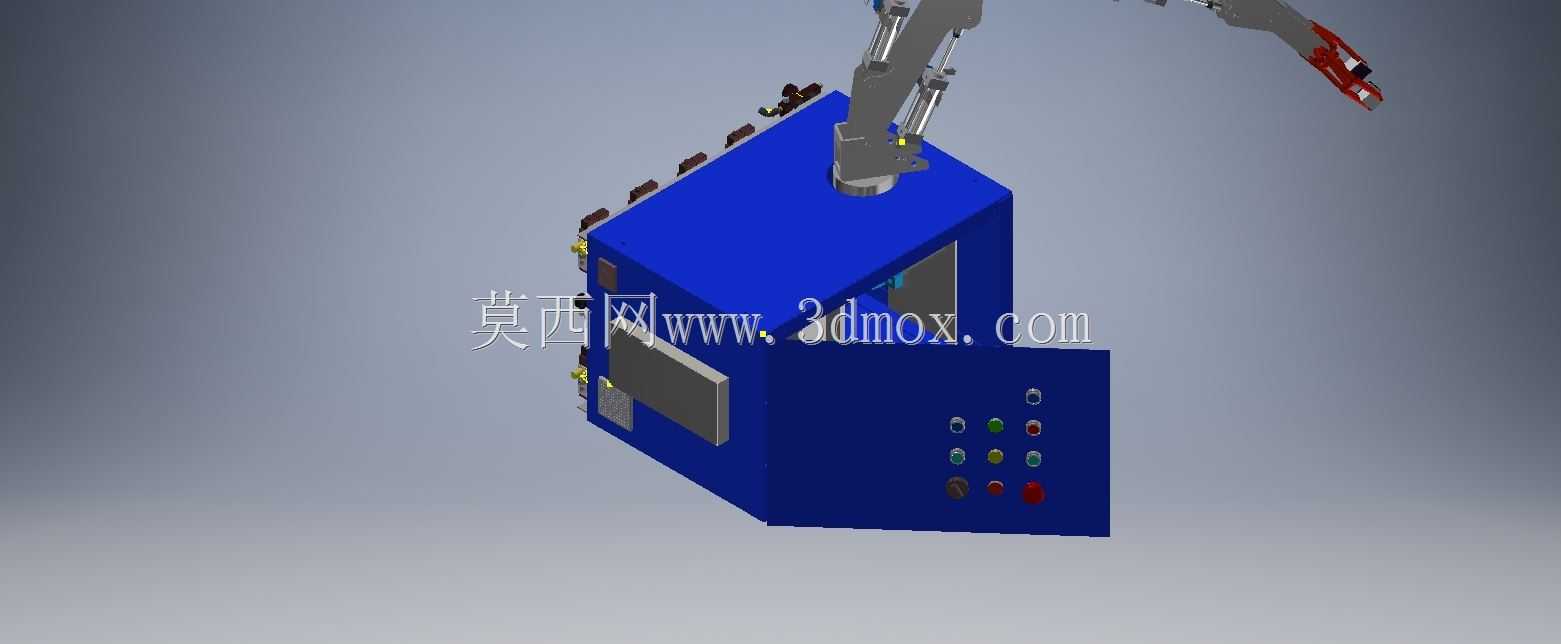

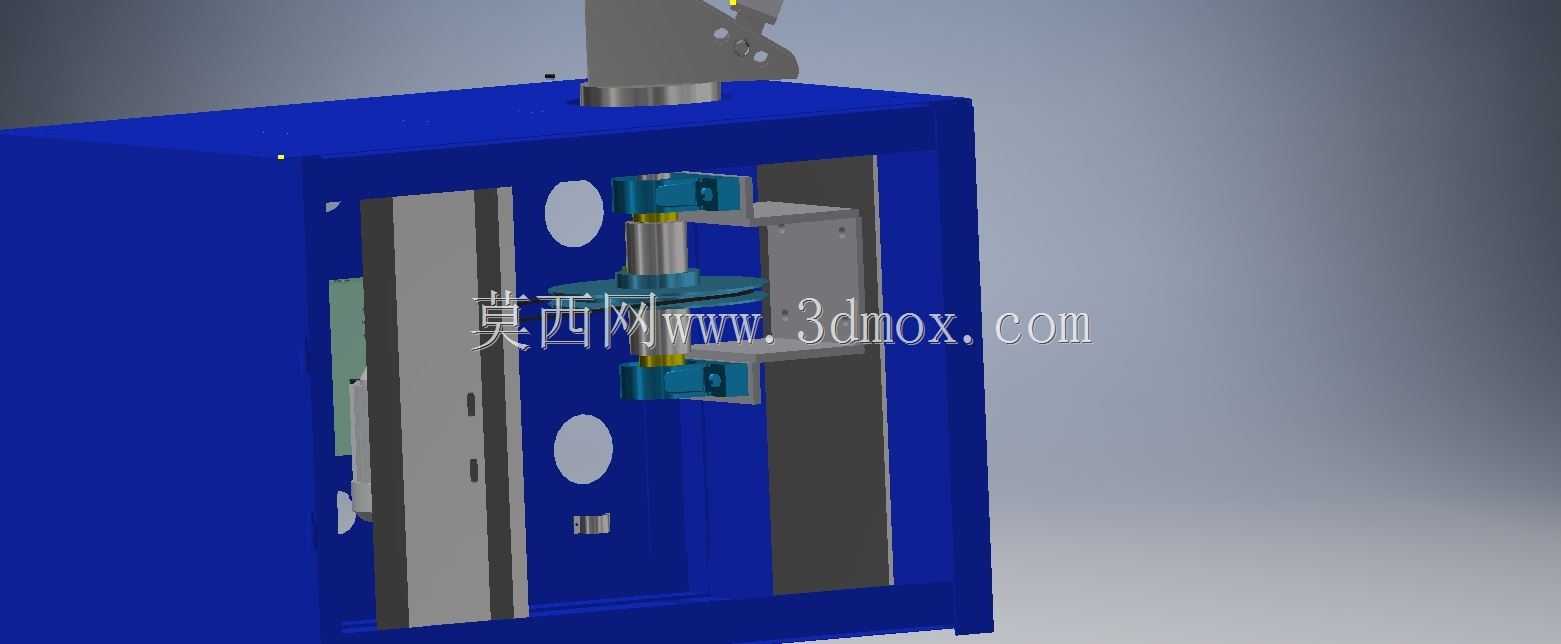

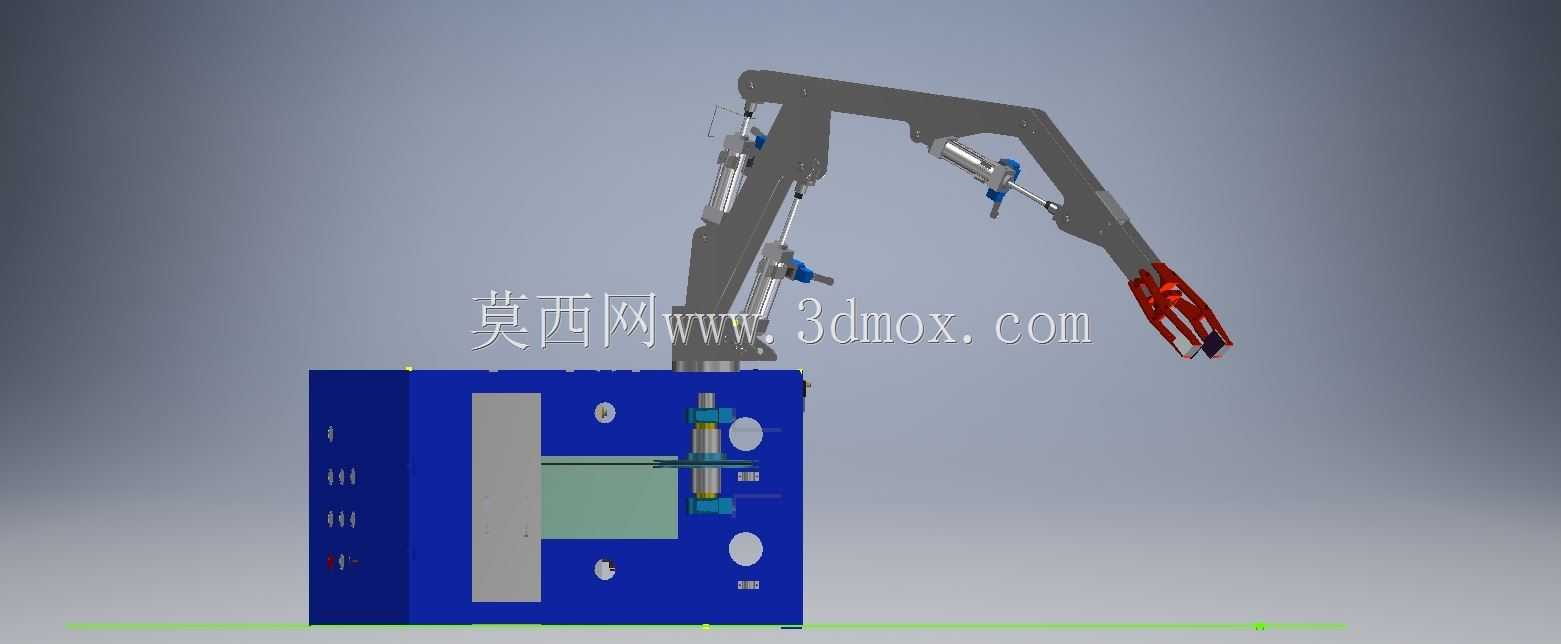

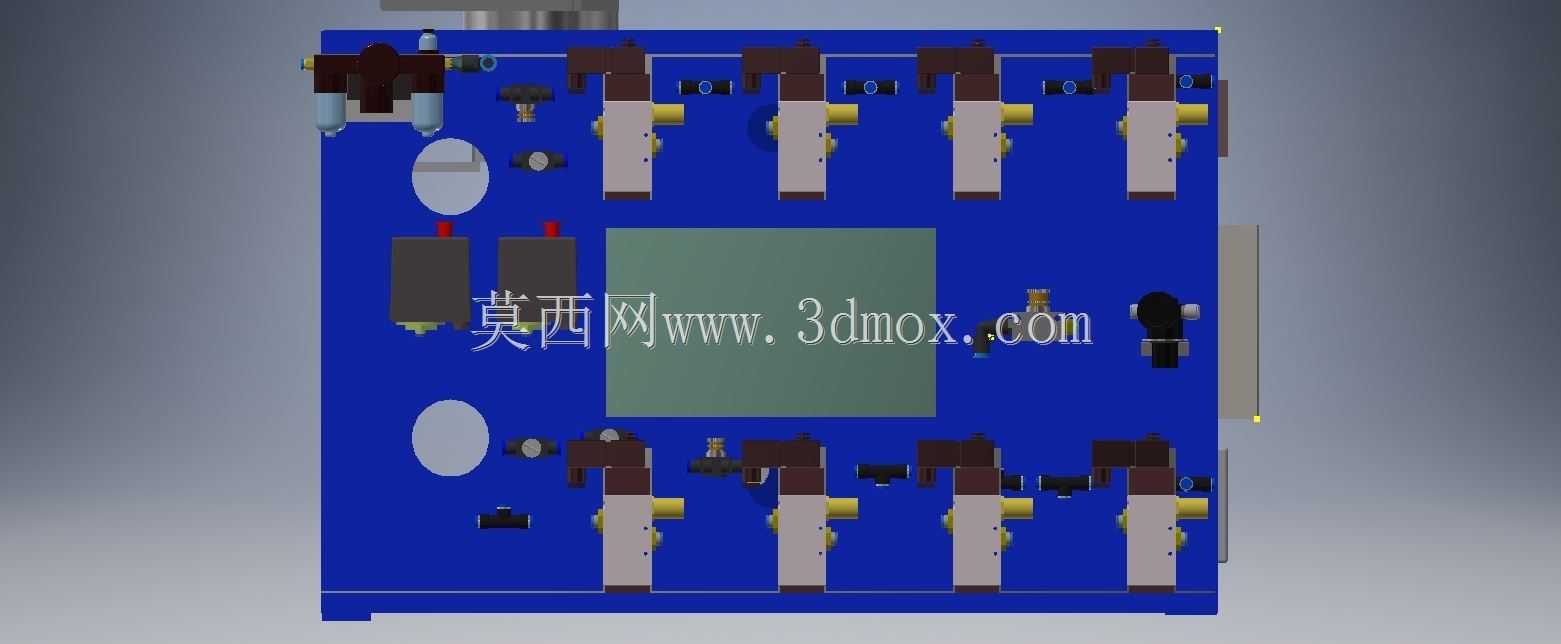

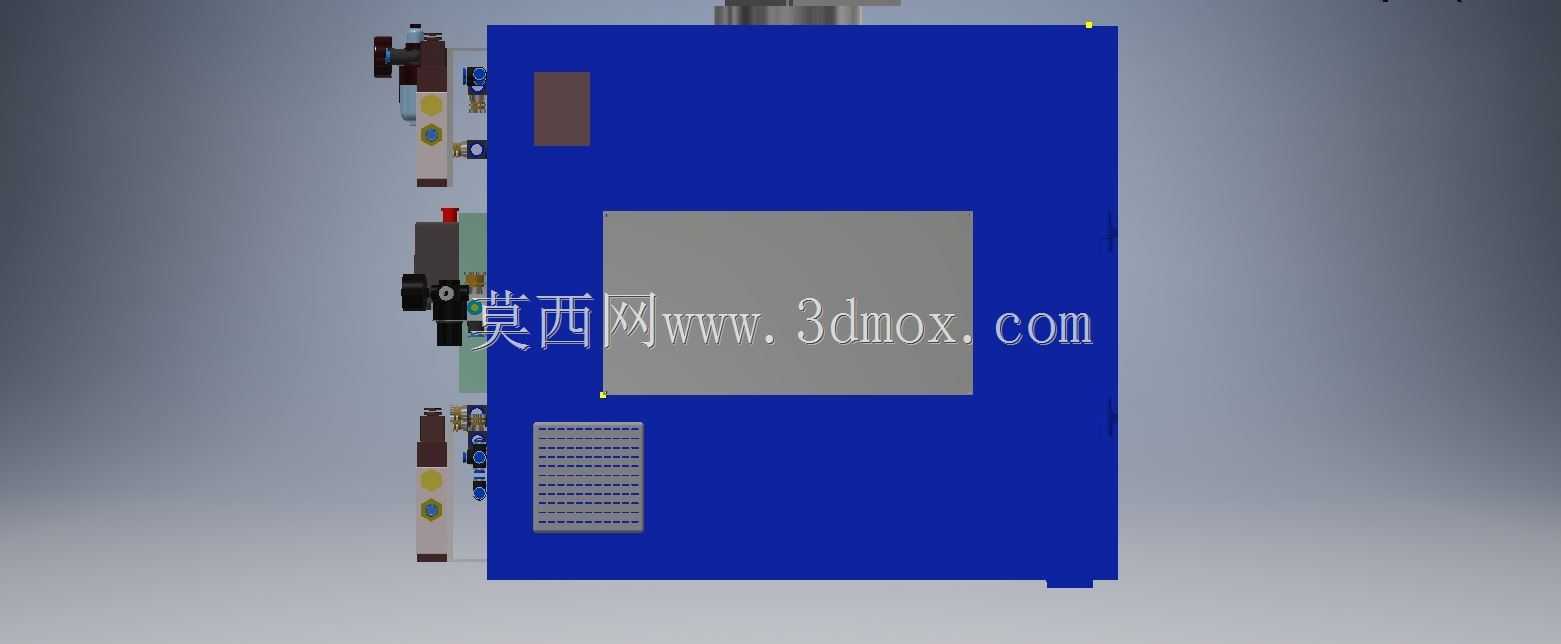

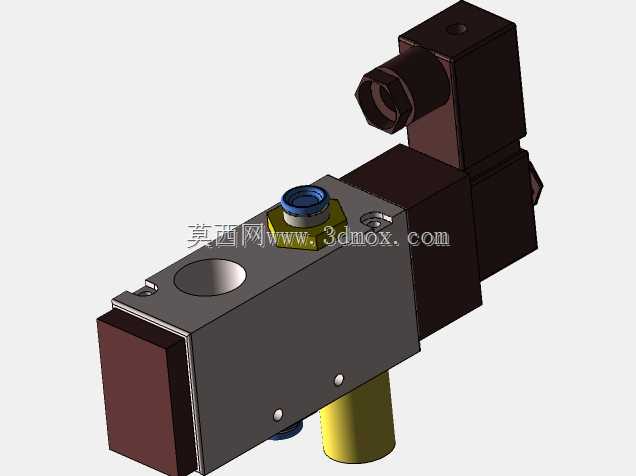

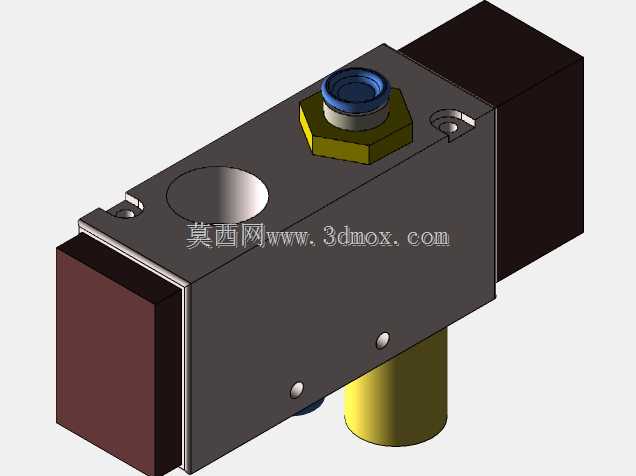

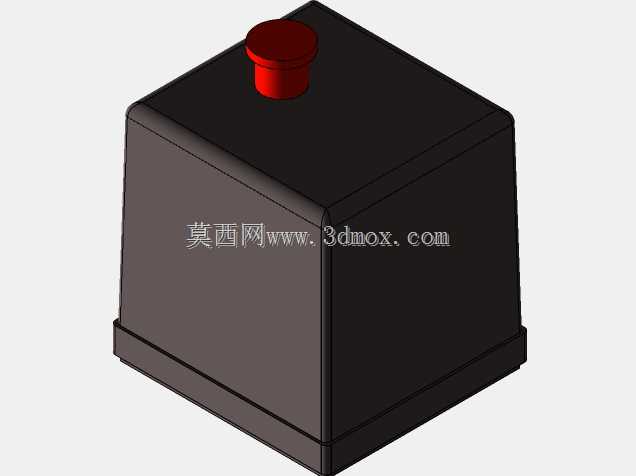

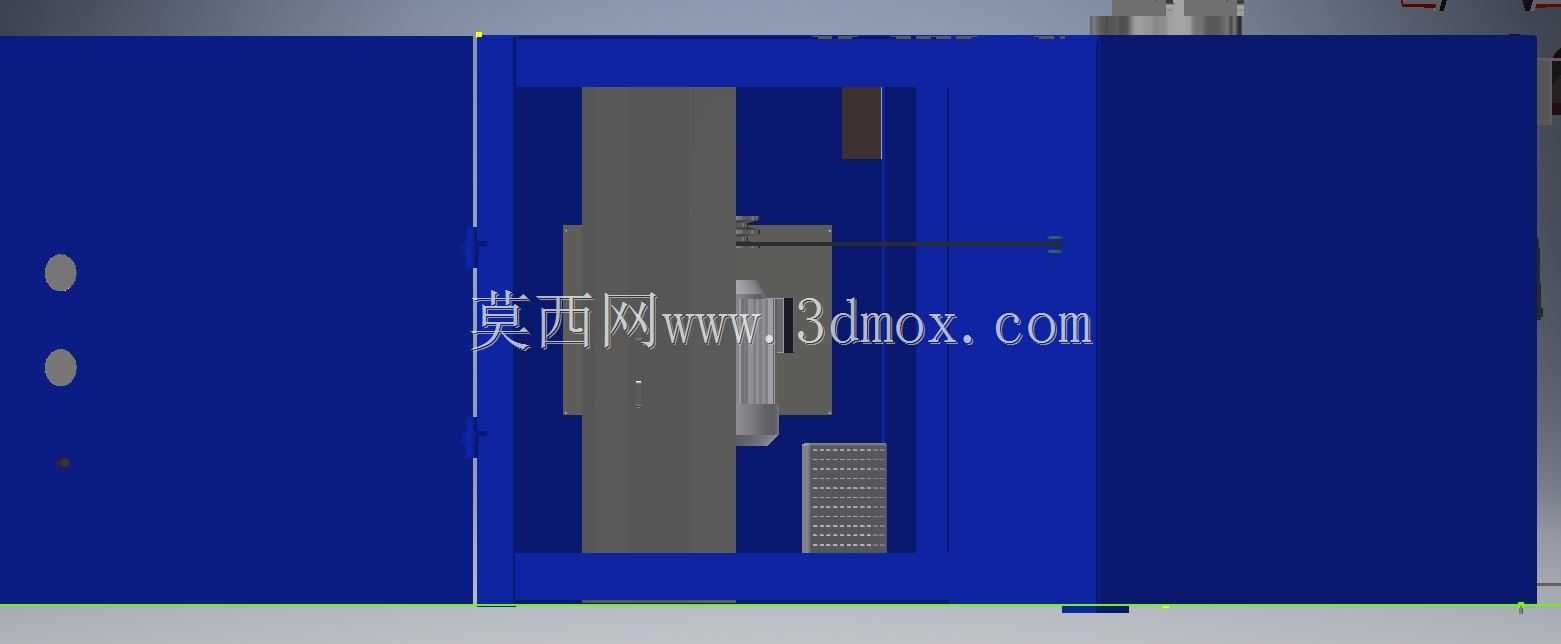

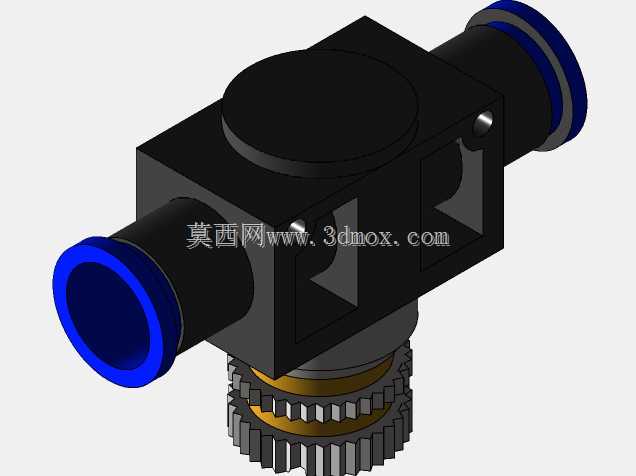

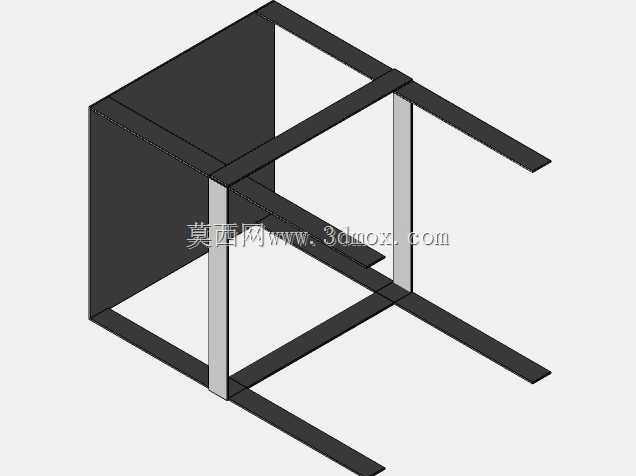

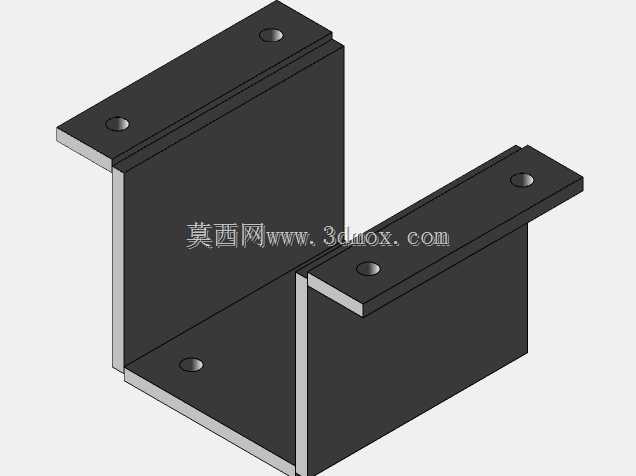

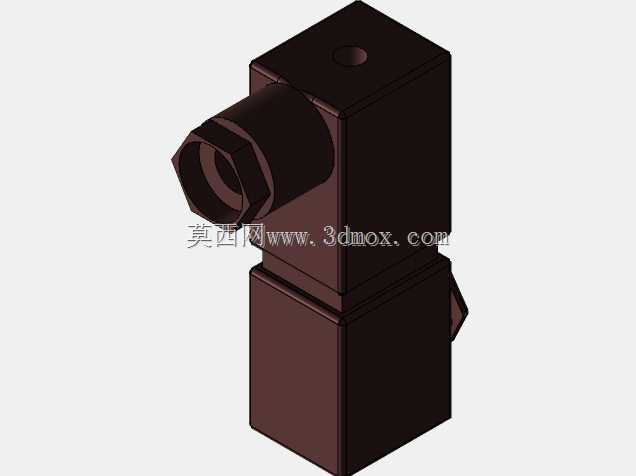

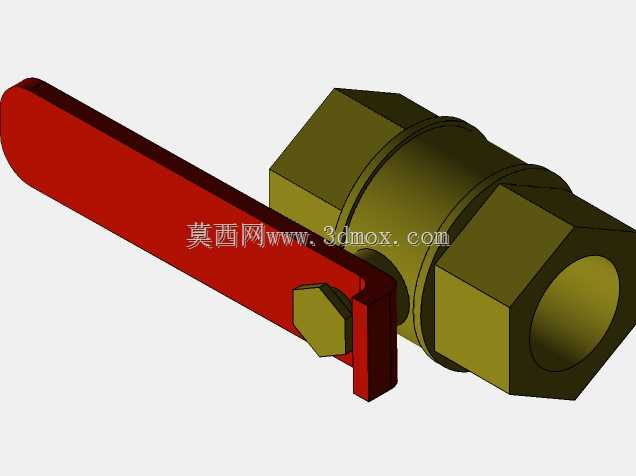

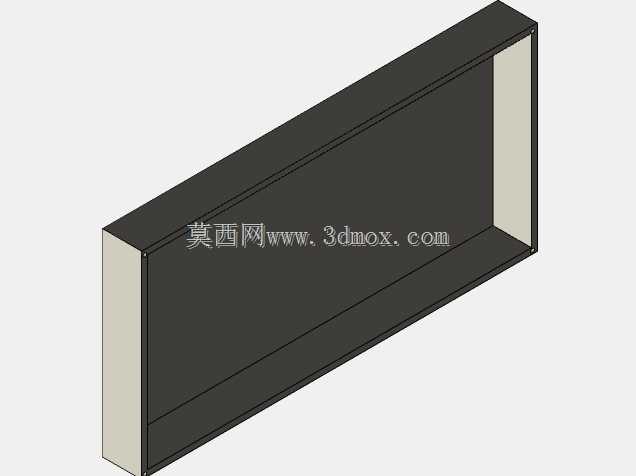

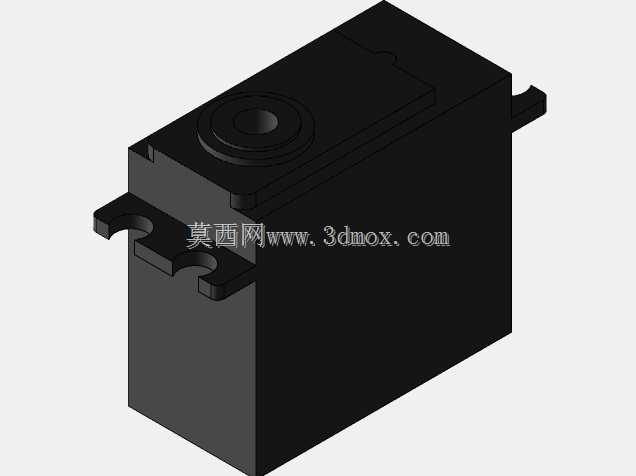

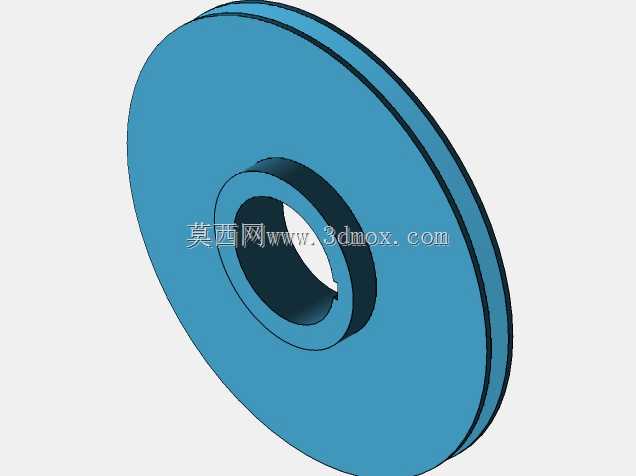

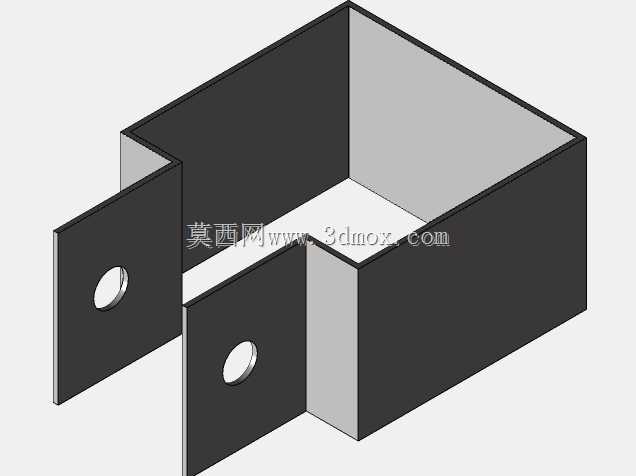

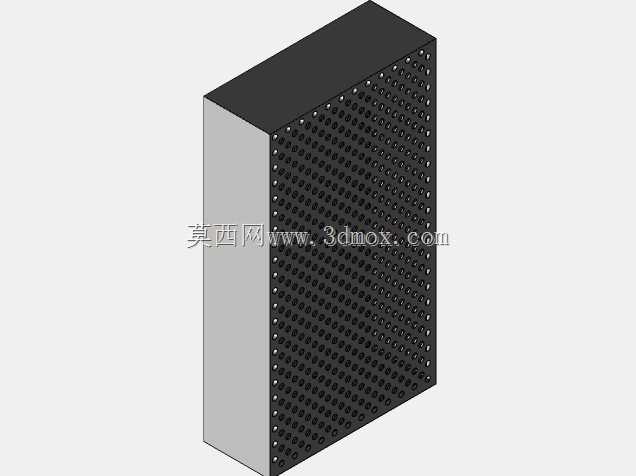

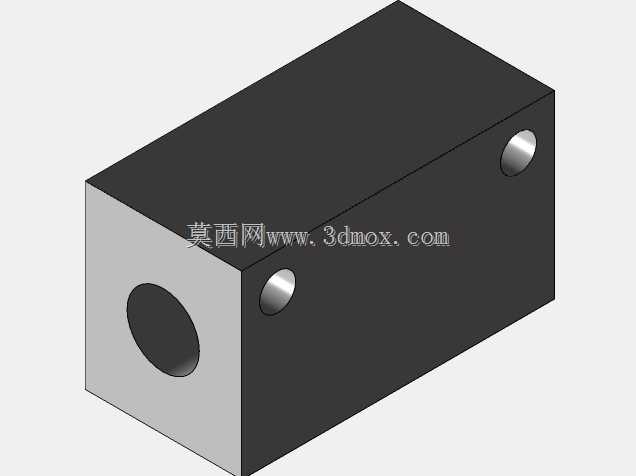

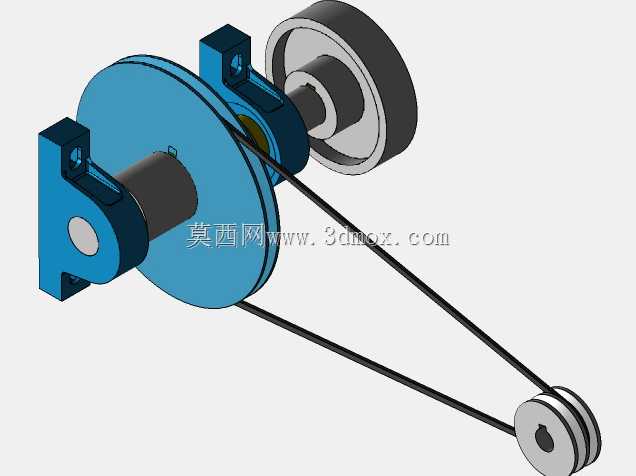

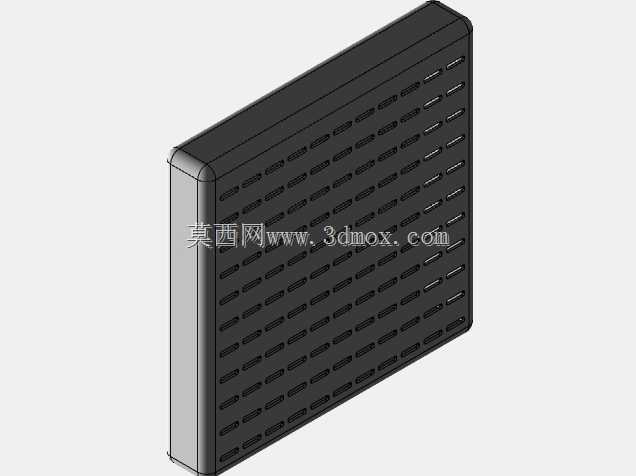

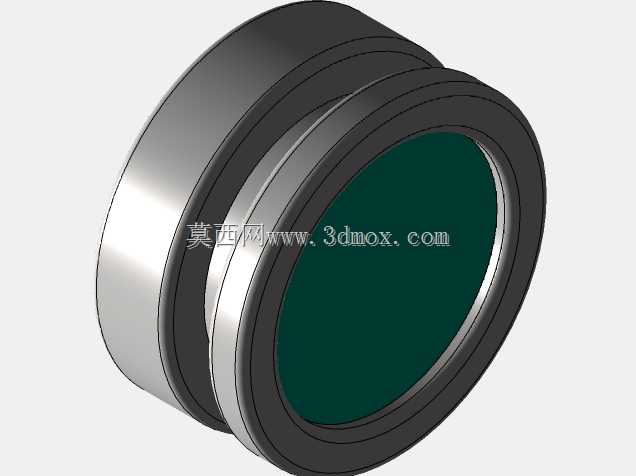

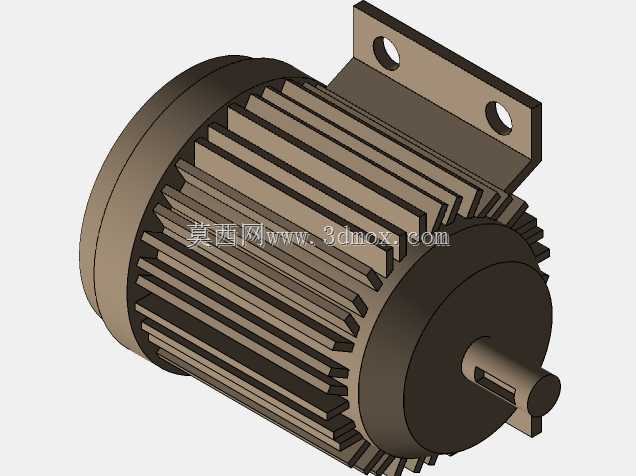

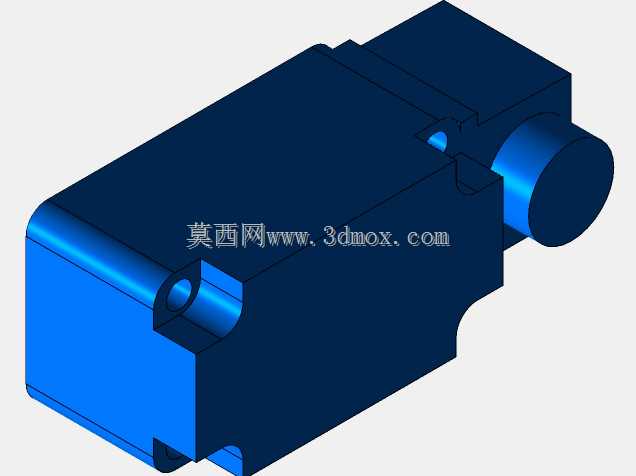

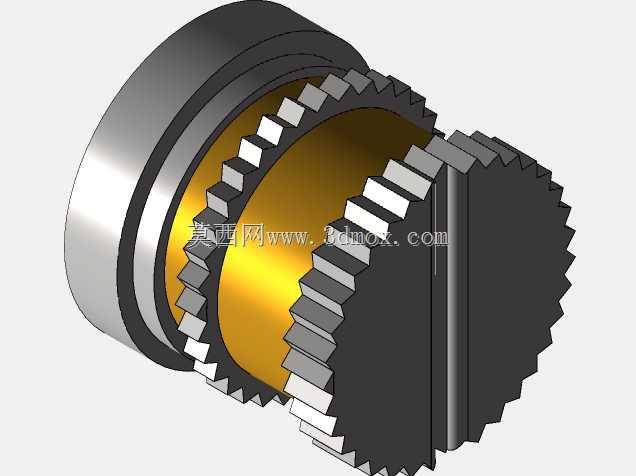

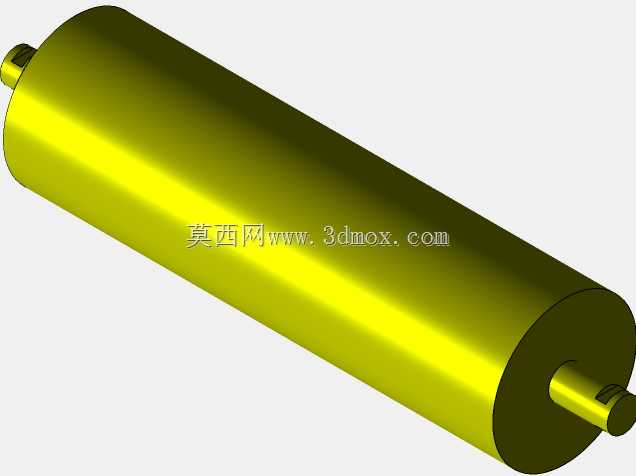

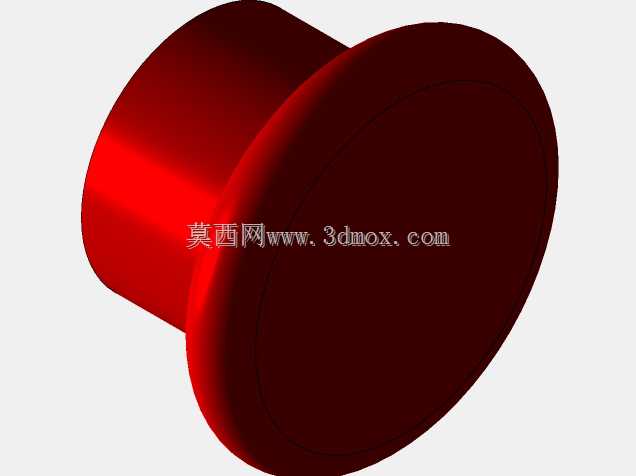

  这套气动机械臂的结构设计,核心围绕小型离散制造工位的上下料、工件转序需求展开,在3C电子小零件装配、轻工产品包装分拣、小型机加工工位的工件周转场景中,这类以压缩空气为动力源的执行机构,相比伺服电驱臂具备成本低、维护简便、动作响应快的优势,尤其适合节拍固定、负载在5kg以内的重复搬运作业。从结构布局来看,设备采用箱式集成基座设计,将气动控制回路的阀组、气源处理元件、接线端子全部整合在蓝色基座腔体内部,基座正面预留了操作按钮与状态指示灯的安装位,侧面开有维护检修门,日常更换滤芯、调整阀组压力不需要拆解整体结构,基座底部预留了四个M12的安装螺栓孔,可直接固定在型材工作台或者输送线侧方的安装支架上,安装边界控制在400mm见方的区域内,

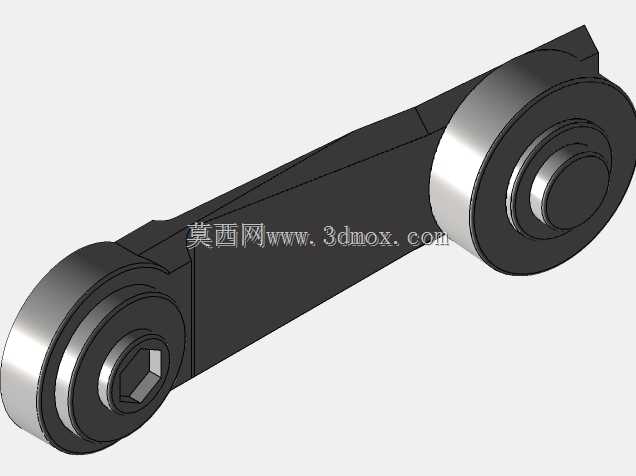

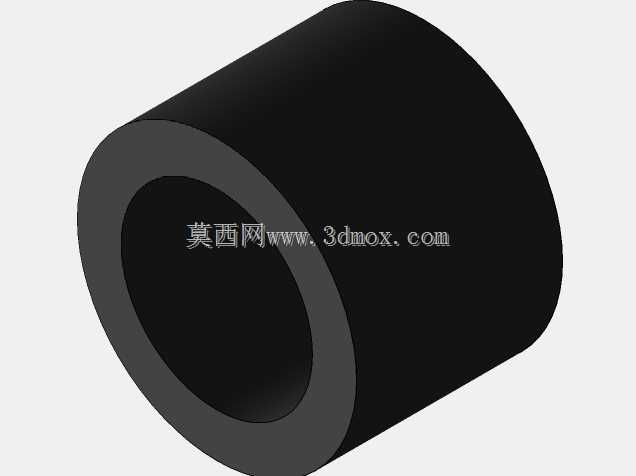

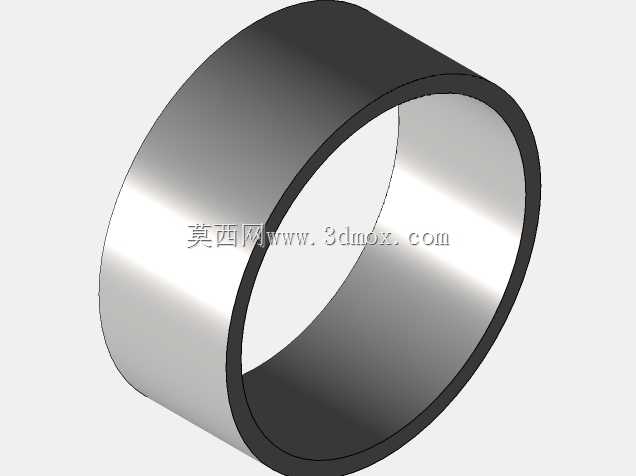

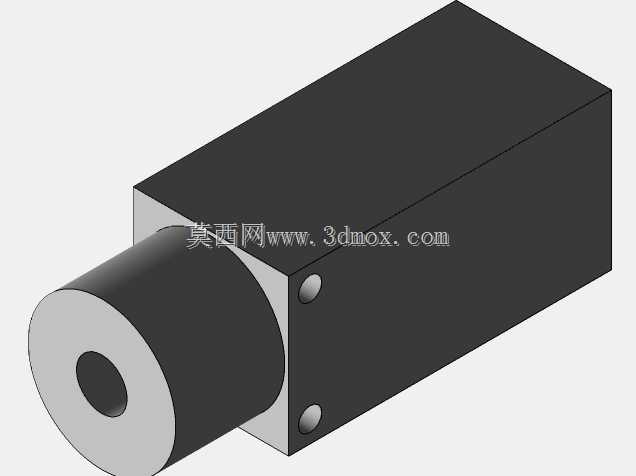

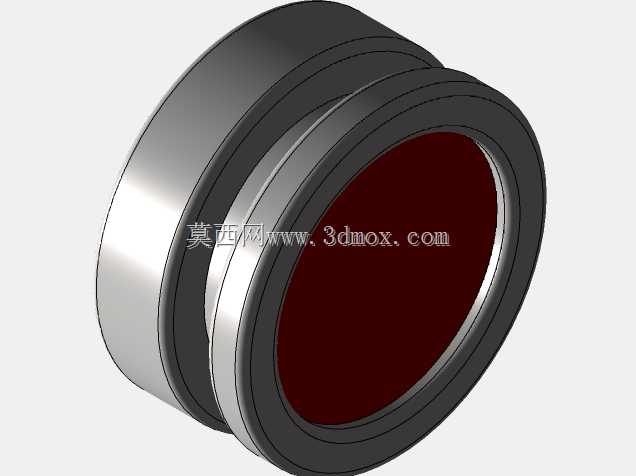

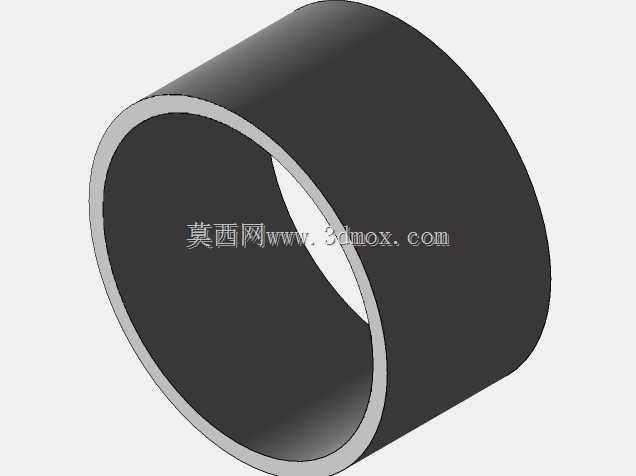

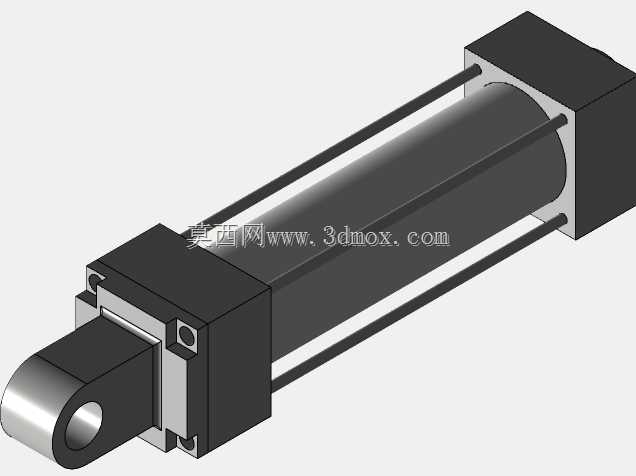

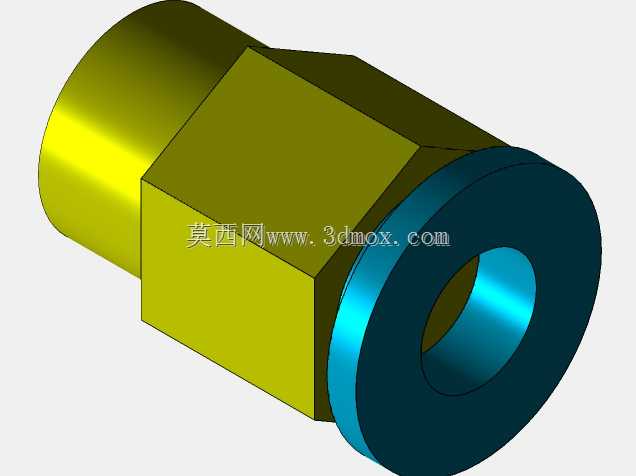

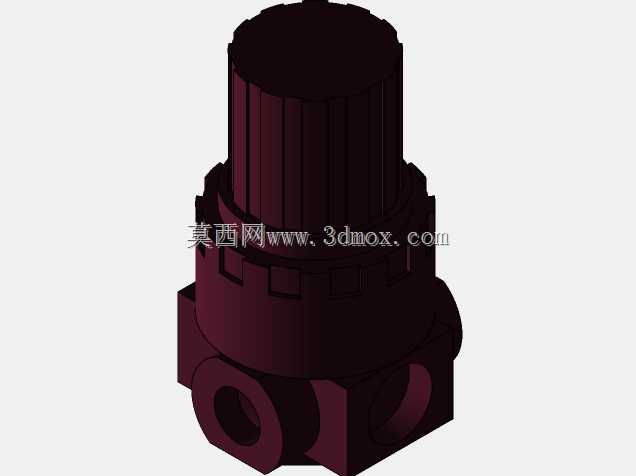

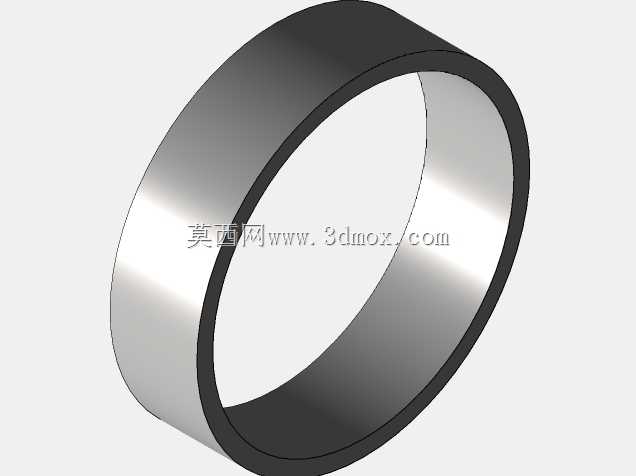

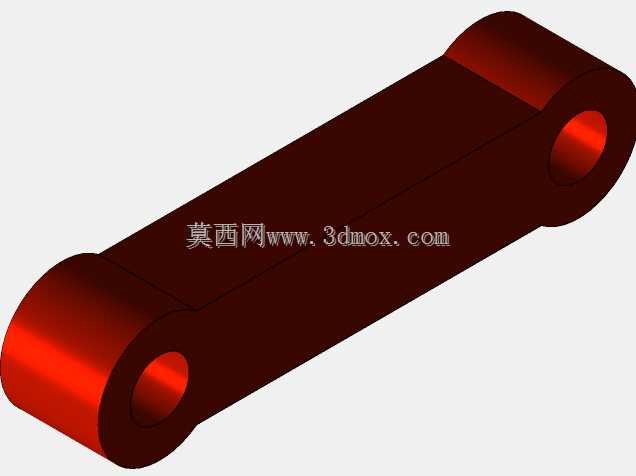

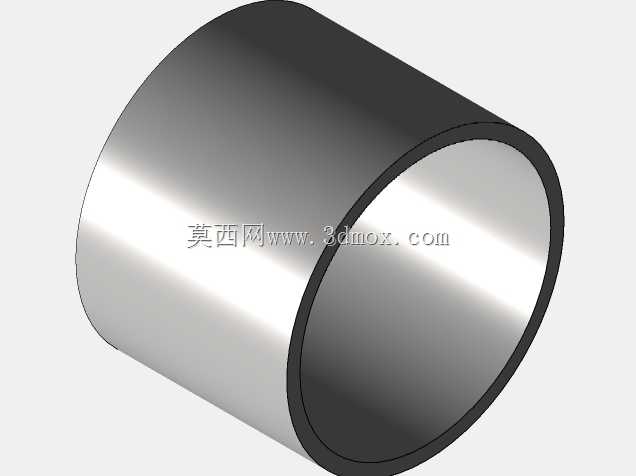

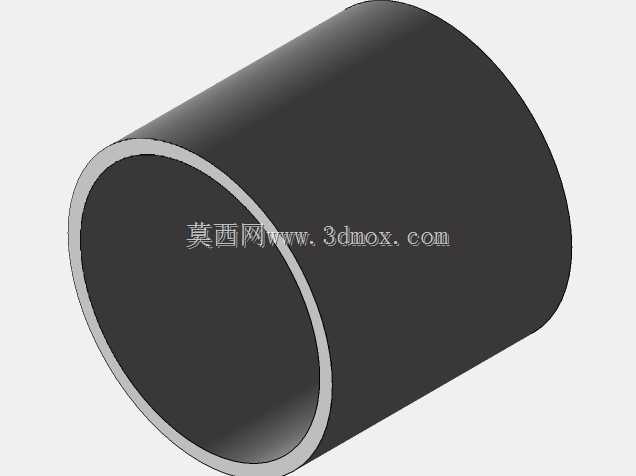

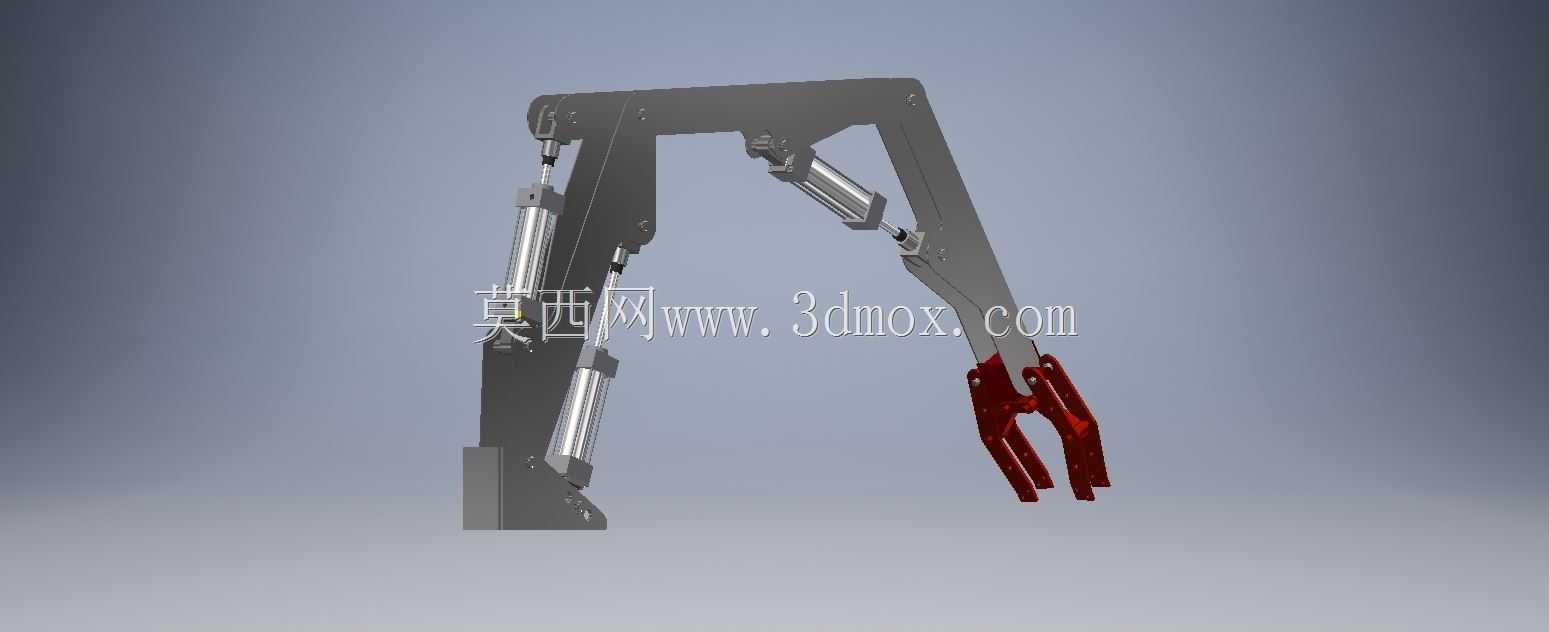

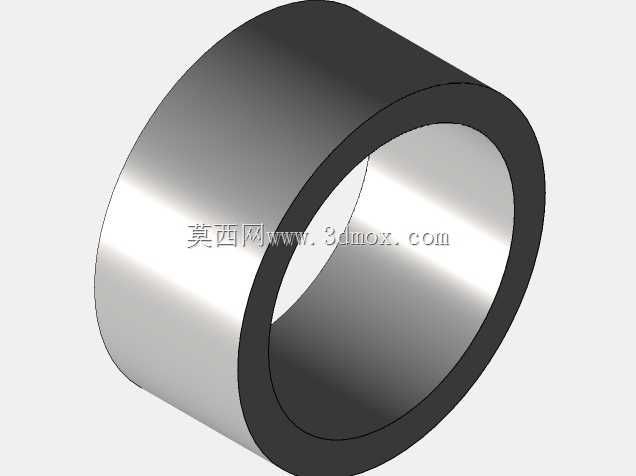

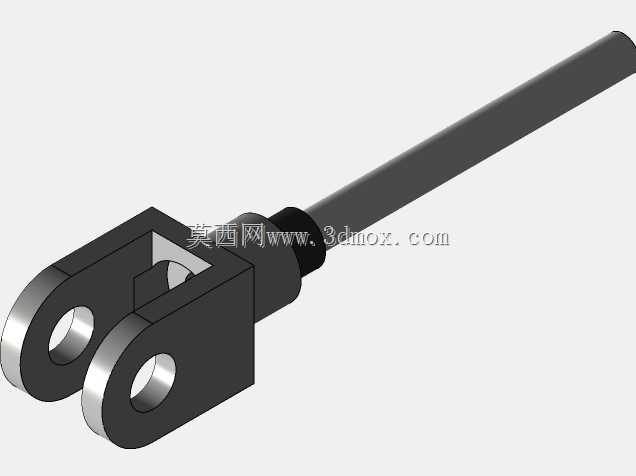

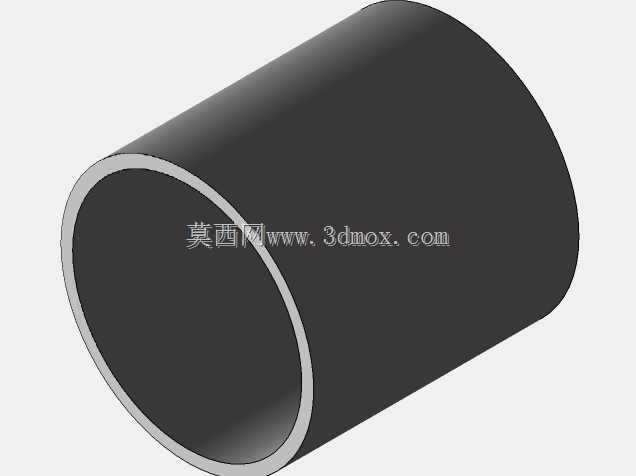

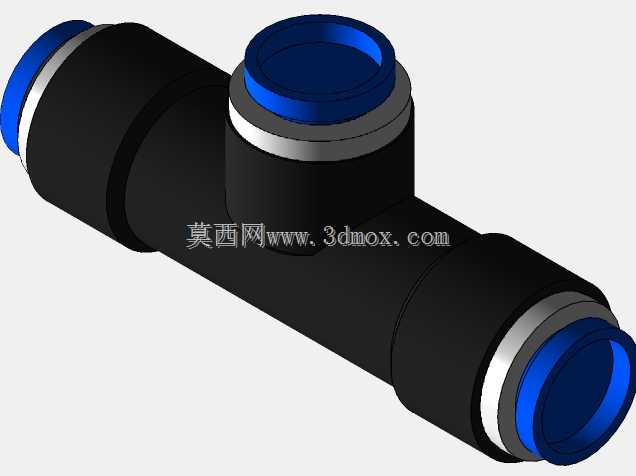

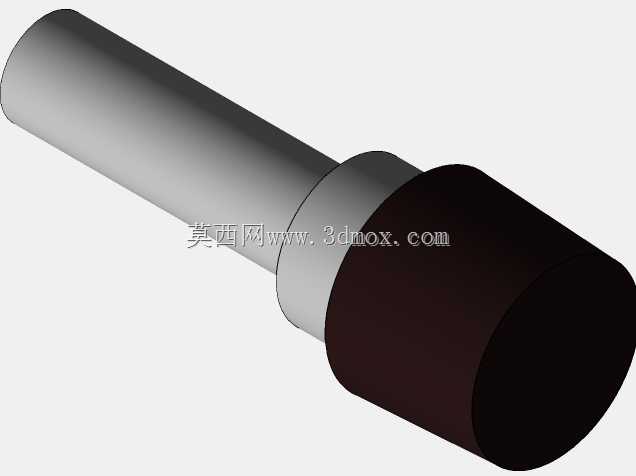

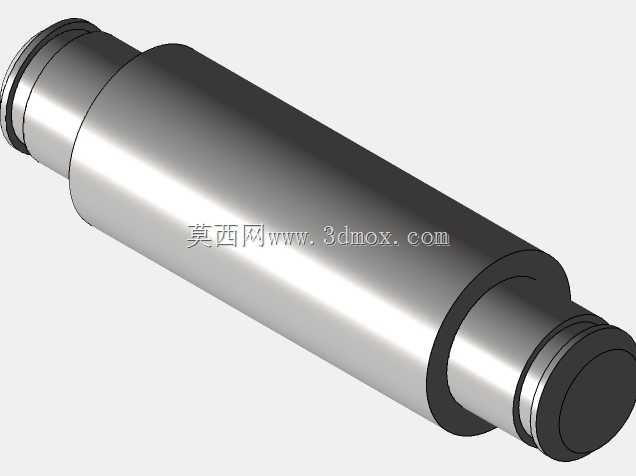

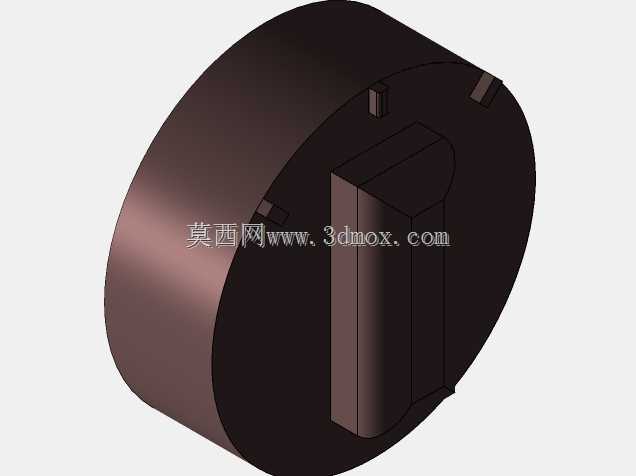

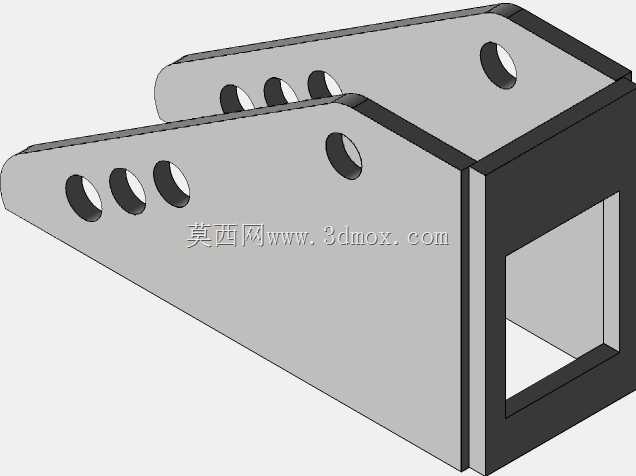

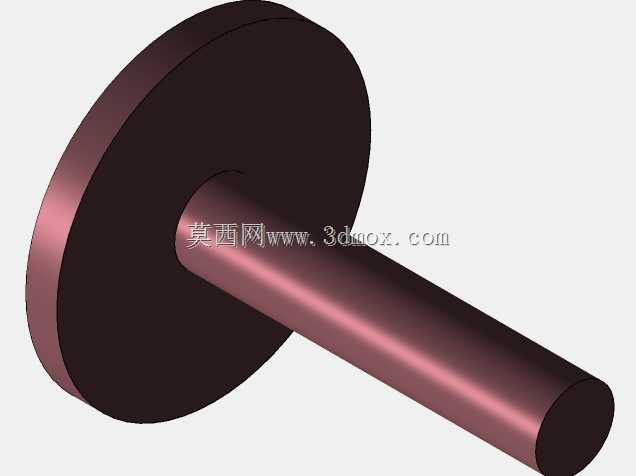

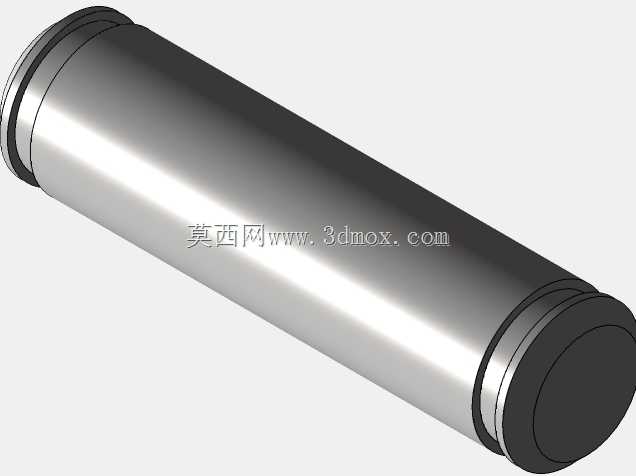

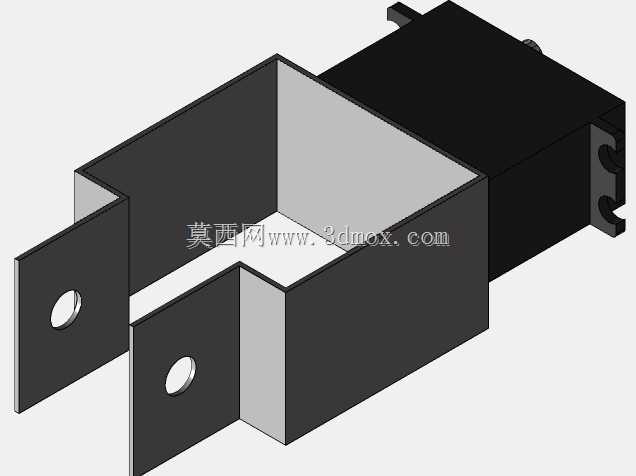

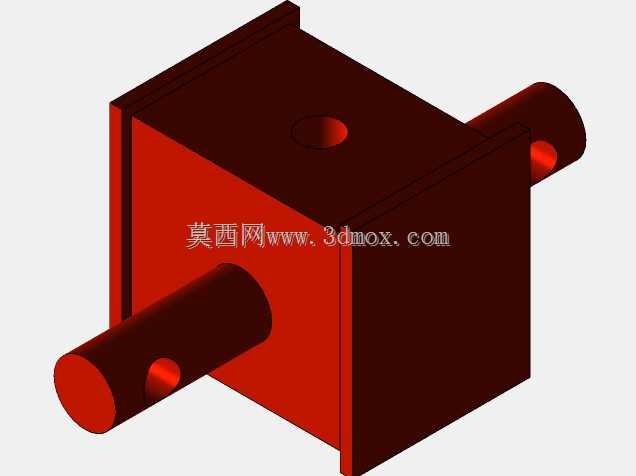

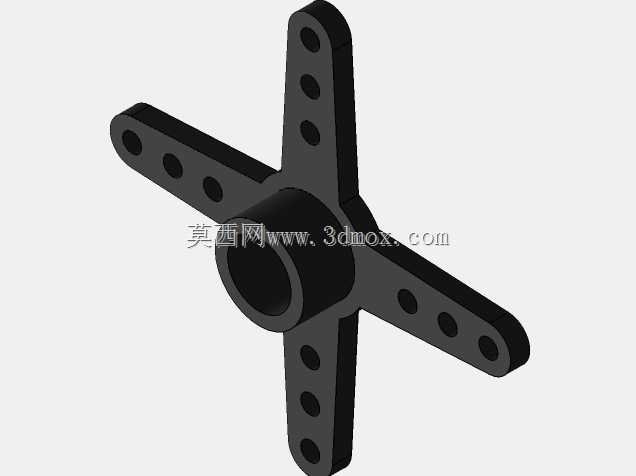

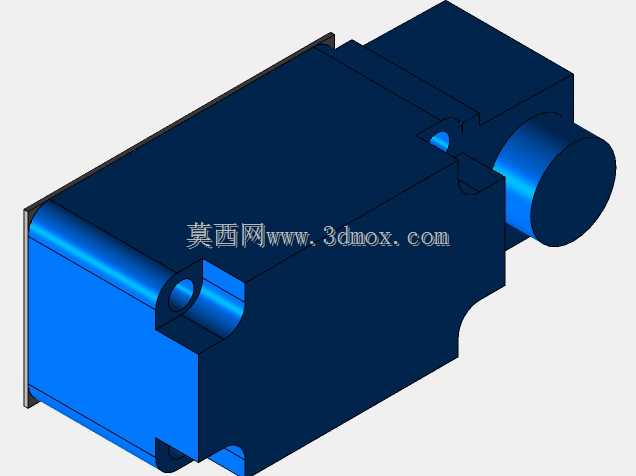

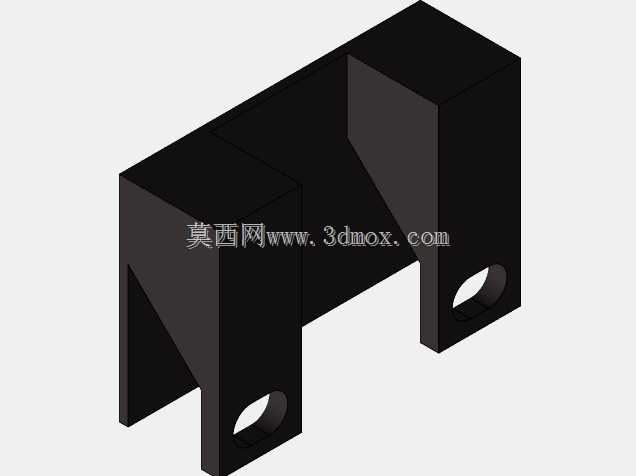

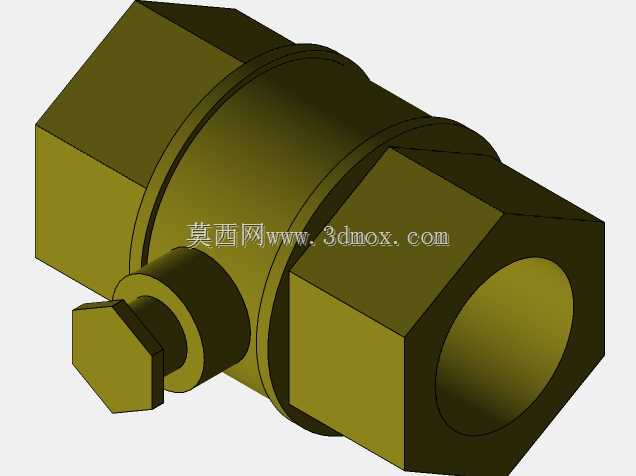

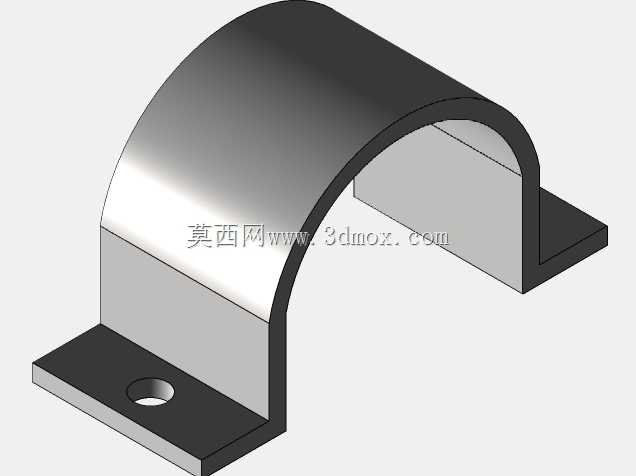

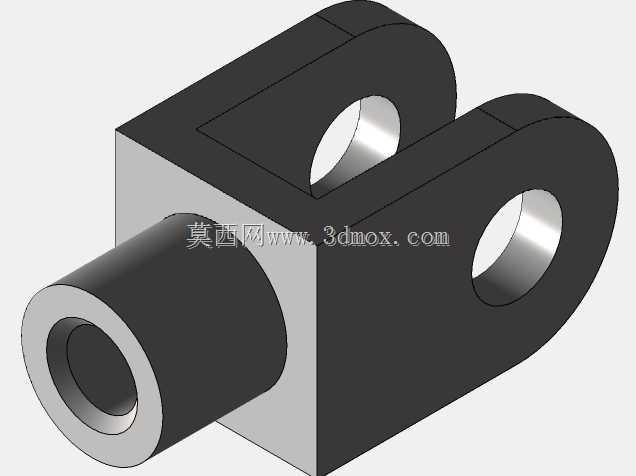

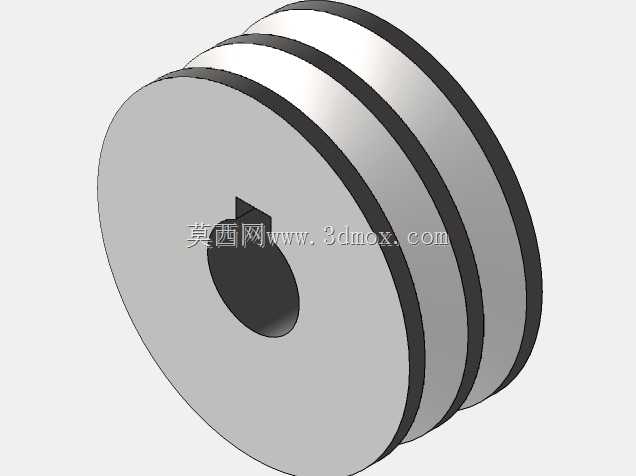

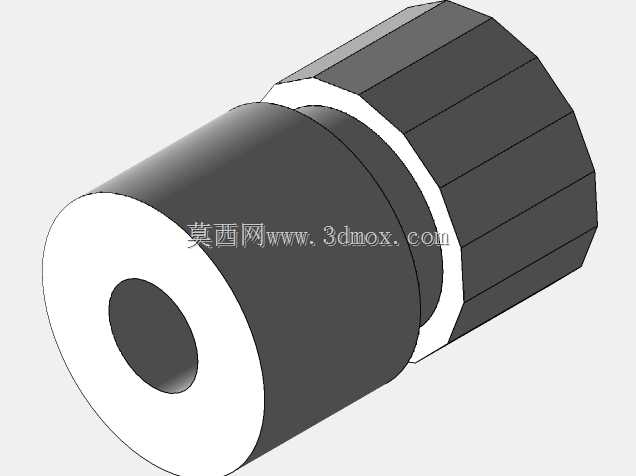

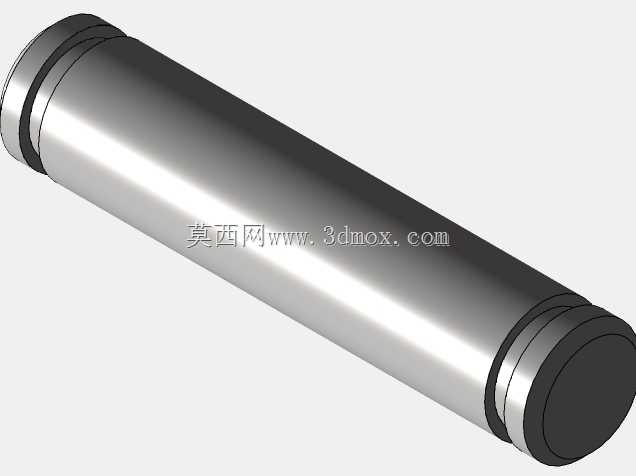

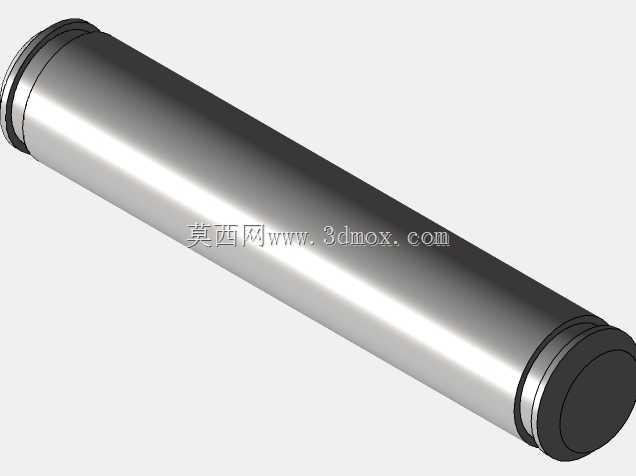

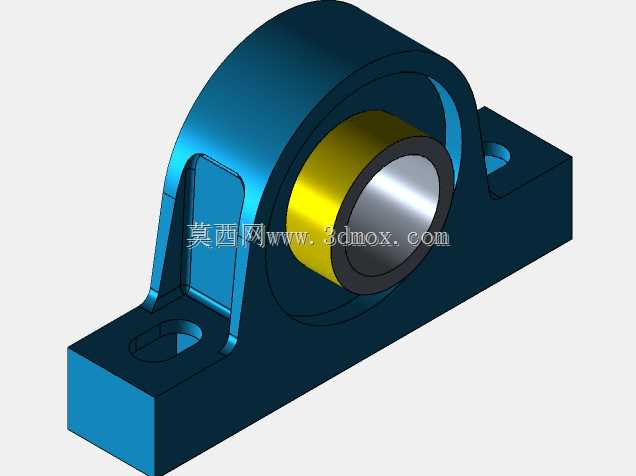

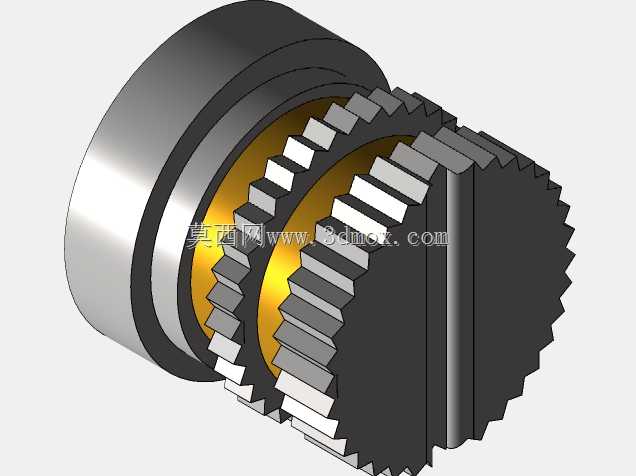

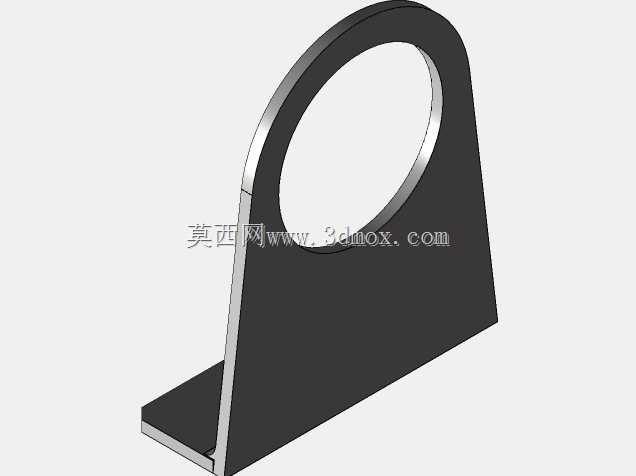

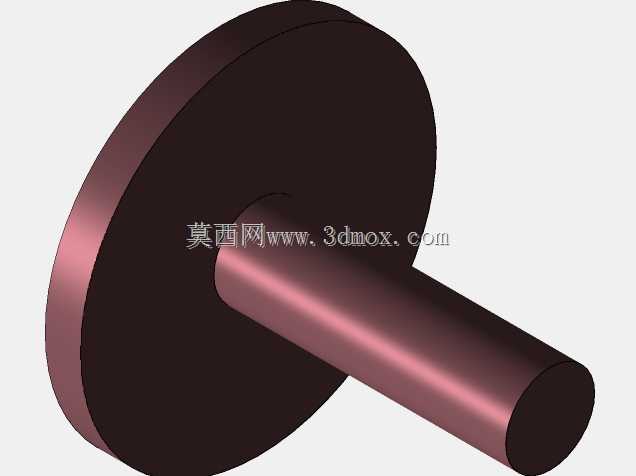

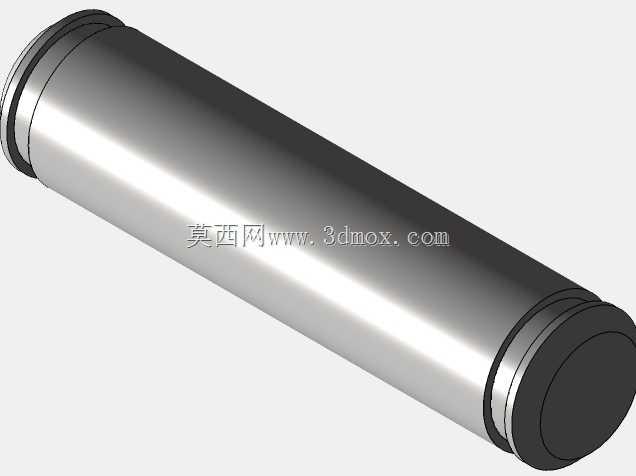

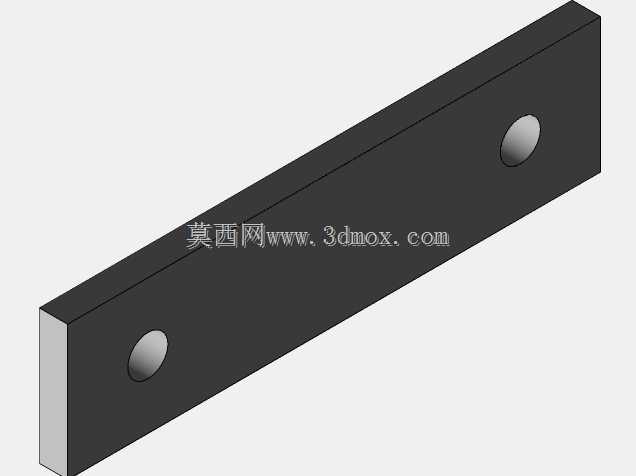

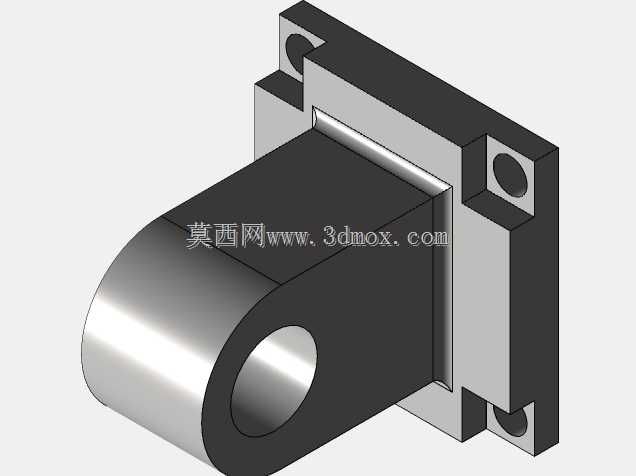

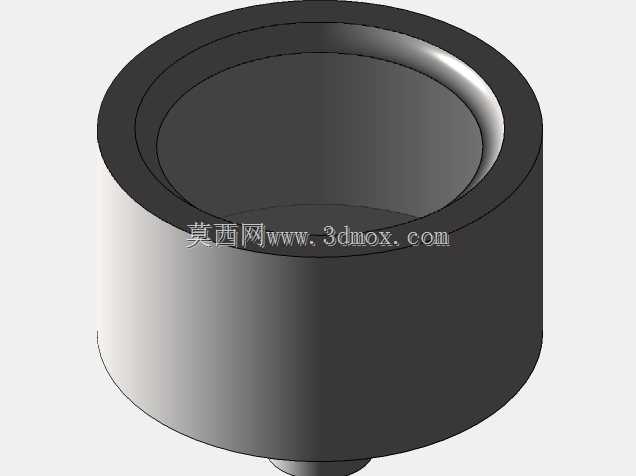

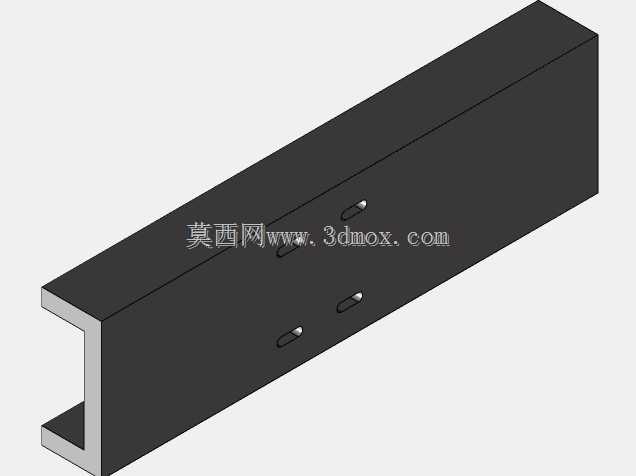

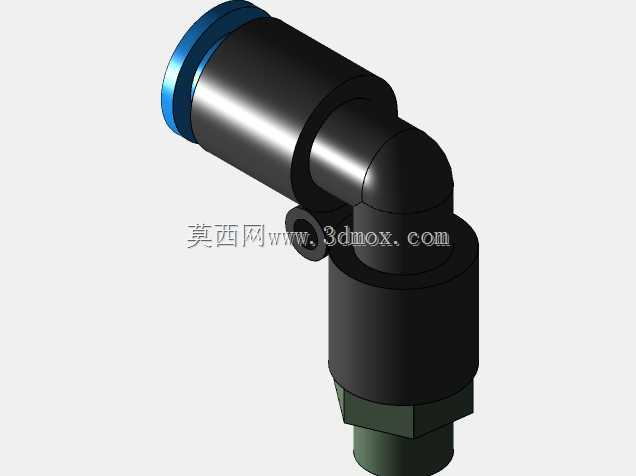

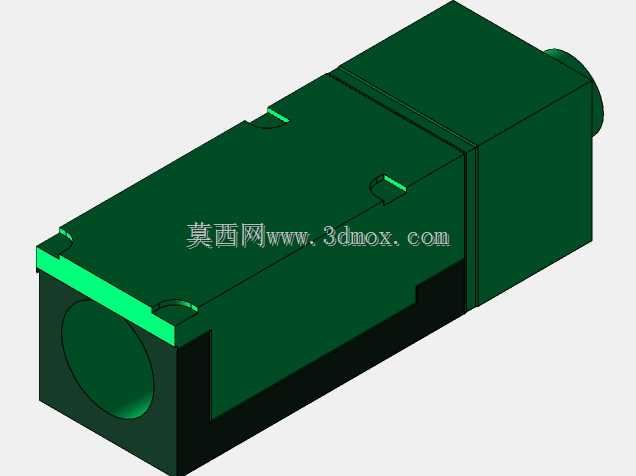

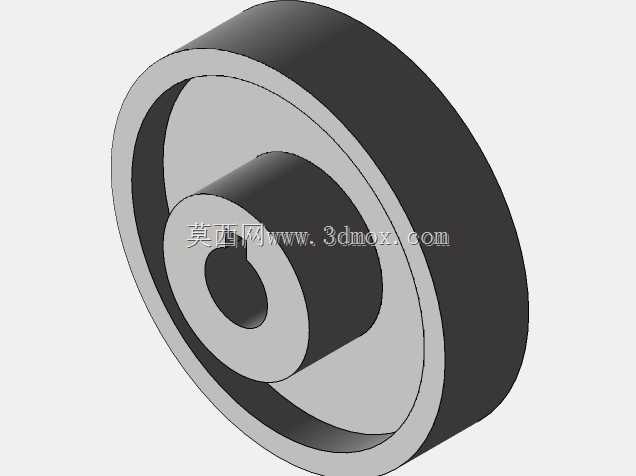

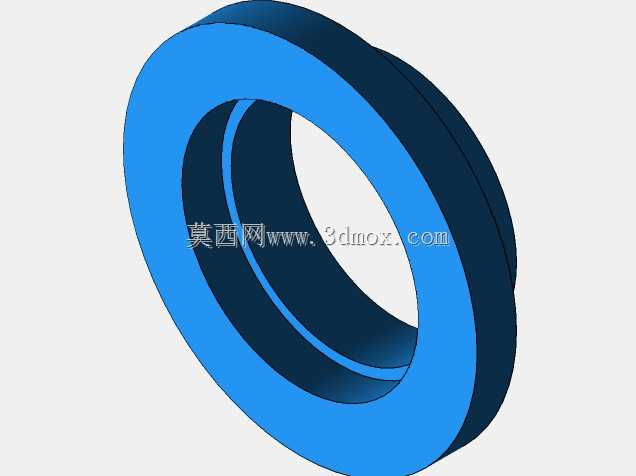

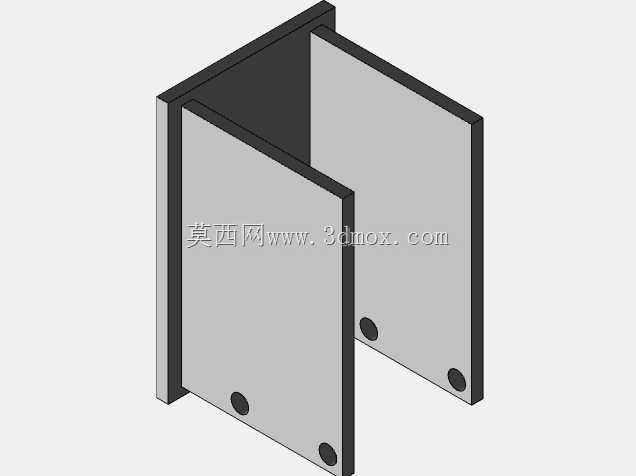

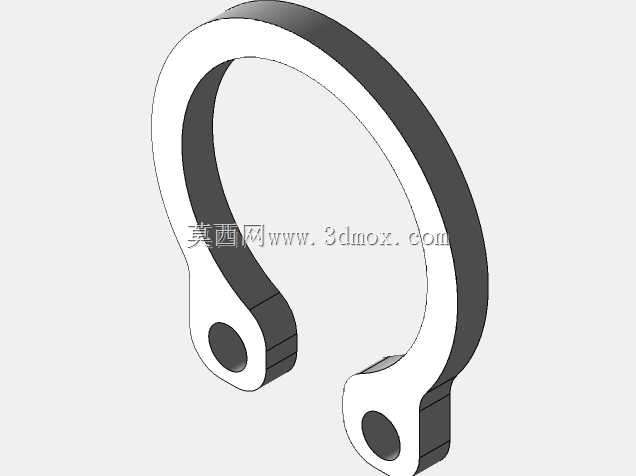

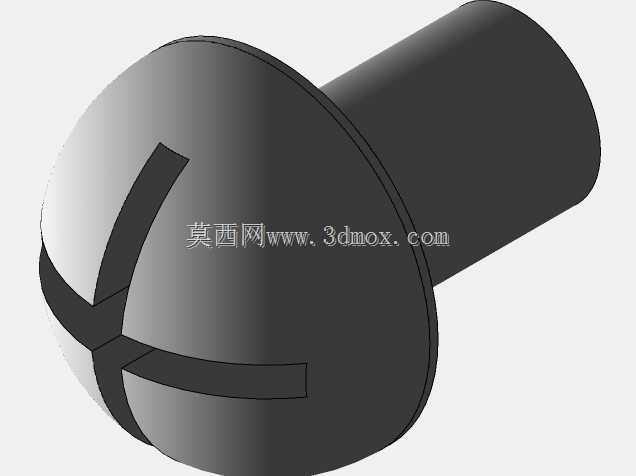

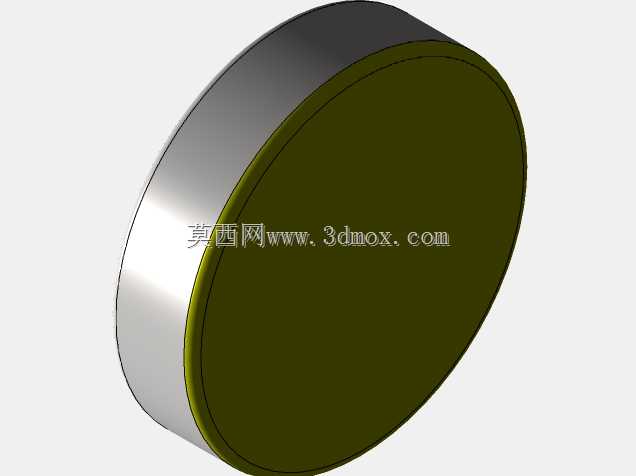

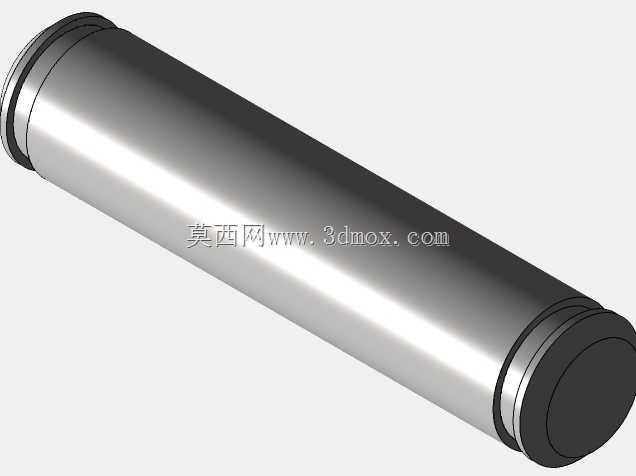

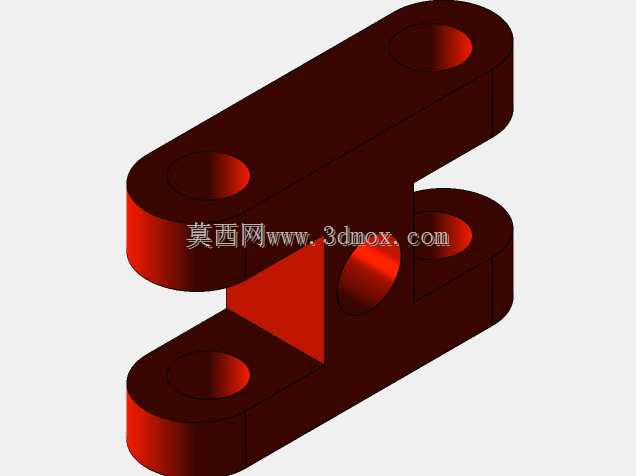

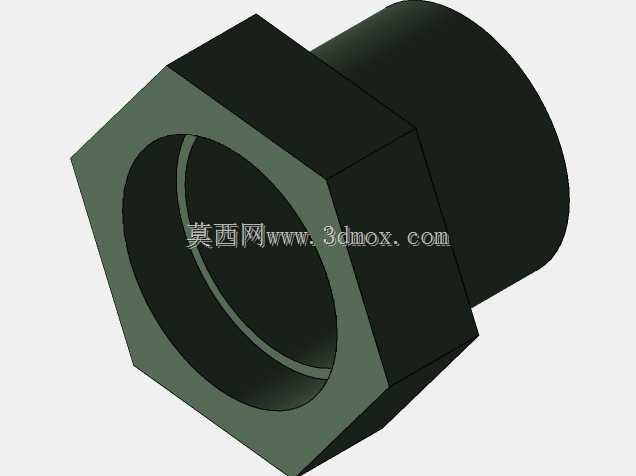

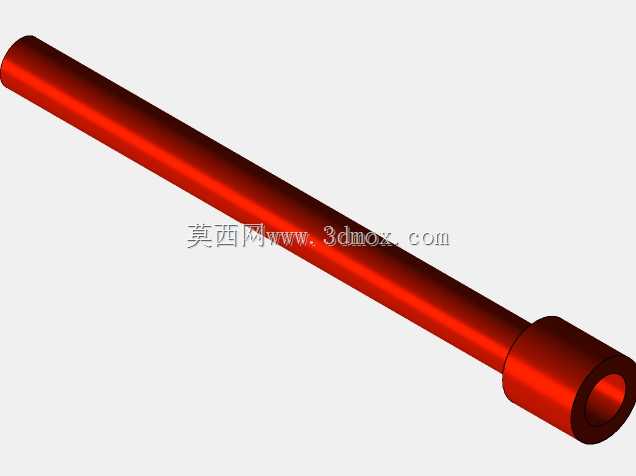

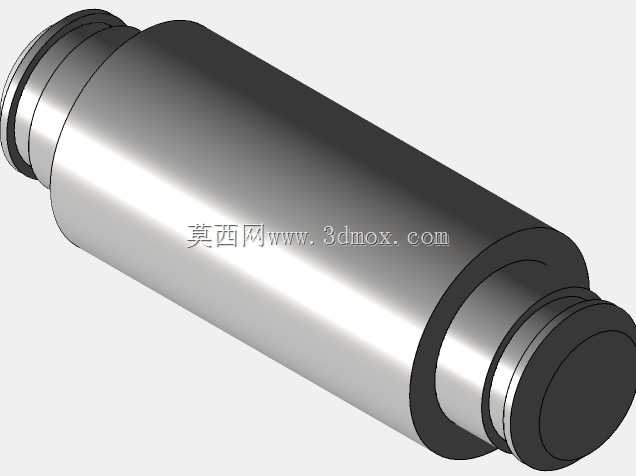

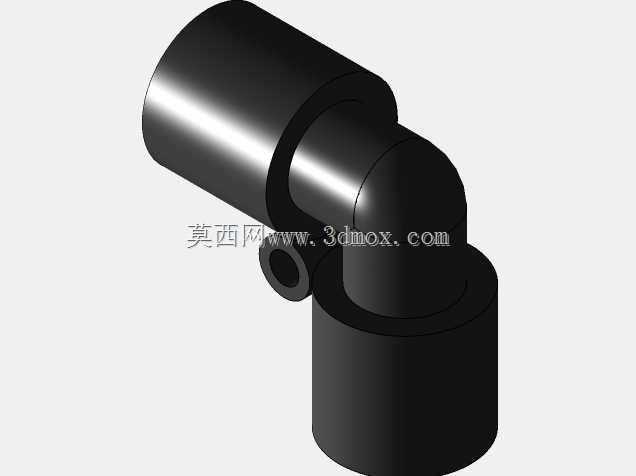

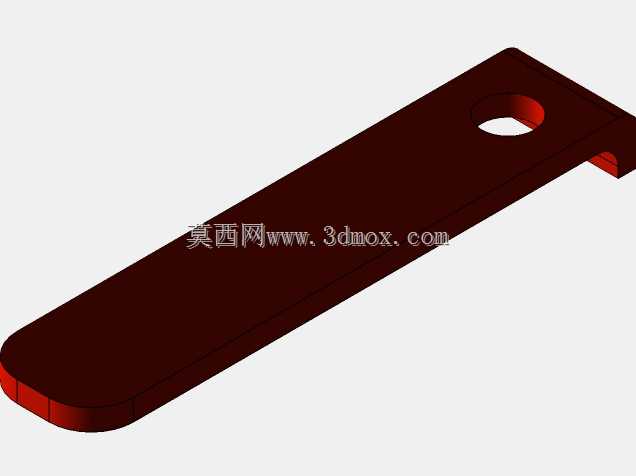

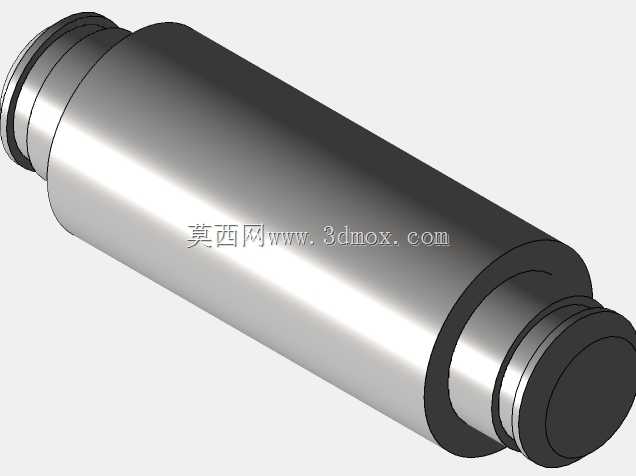

  不会占用过多工位空间。臂体部分采用多关节铰接结构,大臂与小臂的摆动动作全部由笔形气缸驱动,关节处配置了自润滑铜套,不需要额外加注润滑脂即可满足长期往复摆动的磨损要求,末端夹持器采用平行气爪结构,可根据抓取工件的外形更换夹指,适配圆柱形、方形、薄片类不同形态的工件,夹持力可通过回路中的调压阀灵活调整,避免夹伤易变形的薄壁工件。设计过程中优先考虑了气动回路的走线布局,所有气管全部沿臂体内部的走线槽布置,不会出现管线外露剐蹭的问题,基座内部预留了磁性开关的接线端子排,每个气缸的行程位置都可以通过磁性开关反馈信号,可直接对接工位PLC实现全自动化动作循环,不需要人工干预操作。臂体的最大伸展半径控制在650mm,

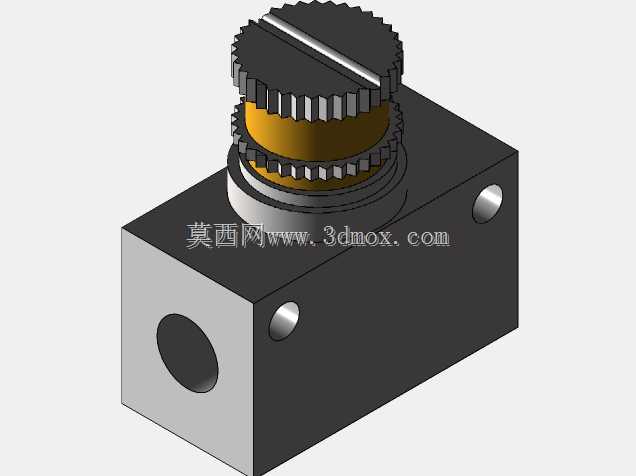

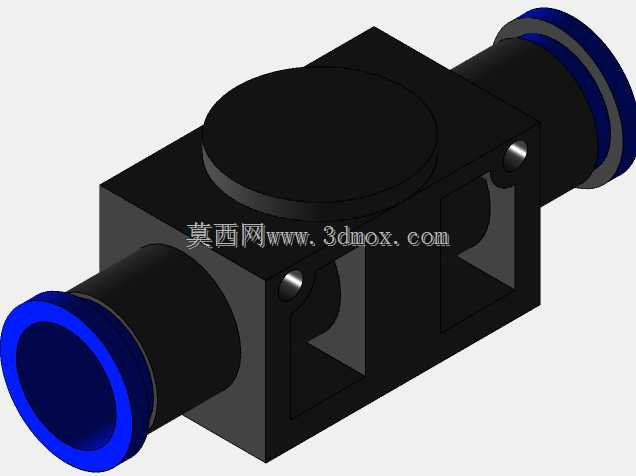

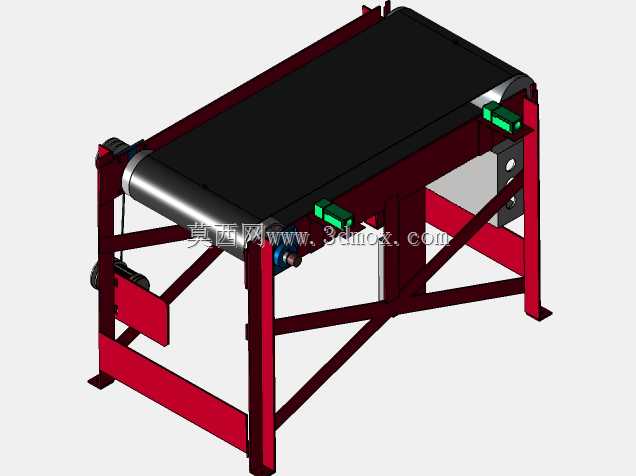

  垂直方向的升降行程为220mm,可覆盖相邻两台输送线或者工装夹具之间的工件转运范围,动作节拍可通过气缸上的调速接头调整,最快可实现单次取放动作3秒完成,完全匹配中小批量生产线的节拍要求。在结构强度校核阶段,臂体采用铝合金型材加工,在保证整体刚度满足5kg负载抓取要求的前提下,整体自重控制在28kg,不需要额外的加强支撑结构,安装时只需要保证基座安装面的平面度公差在0.2mm以内,即可避免臂体运行过程中出现抖动问题。
