带旋转锁的工艺设备高度可调支撑脚轮

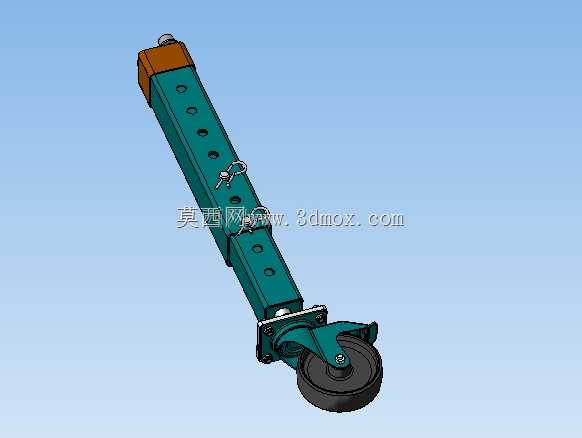

　　这款带旋转锁的高度可调支架，是面向工艺设备工位适配开发的支撑移动一体化部件，在车间流水线旁的周转工装、小型装配工作站、可移动检测台架等场景中应用广泛，解决了常规脚轮无法兼顾灵活移动与固定支撑高度调节的痛点。日常生产中，不少工艺设备需要根据操作人员身高、对接工位高度差、地面不平整工况调整支撑高度，同时还要满足工位调整时的便捷移动需求，这款部件正是针对这类实际工况设计。从功能特性来看，支架主体采用方管套接结构，内管与外管沿轴向排布多组等距定位孔，配套弹簧销式旋转锁结构，调整高度时只需向外拉动锁销，旋转锁体卡入避让槽即可上下滑动内管，到达目标高度后转回锁体，锁销在弹簧作用下自动卡入对应定位孔完成锁止，操作无需额外工具，

　　单名操作人员即可在数秒内完成高度调整，锁止后销体承受剪切力，可稳定承载设备静载荷，不会出现意外滑脱的情况。底部集成的万向脚轮采用双滚珠轴承回转结构，轮面选用耐磨聚氨酯材质，移动时噪音低，不会划伤环氧地坪与车间硬化地面，脚轮与支架主体通过带加强筋的安装座连接，安装座处预留螺栓孔，可根据需求选配定向或带刹车的脚轮组件。设计过程中，优先考虑了现场使用的可靠性，方管套接的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又避免间隙过大导致支撑时出现晃动；定位孔的间距经过反复验证，兼顾调节精度与结构强度，孔边做倒角处理，避免锁销插拔时出现刮卡；顶部安装端采用方形连接块，预留四个安装螺孔，可直接与设备底部的方管框架或安装板通过螺栓紧固，

　　无需额外加工转接件。安装边界方面，支架收缩到最低位置时整体高度适配常规小型设备的底部安装空间，伸出到最高位置时可满足多数工位的高度差补偿需求，主体方管的截面尺寸适配市面上通用的工业铝型材与钢制方管框架规格，安装孔位间距符合通用工装的安装标准，不需要对现有设备底部结构做大规模改造即可直接替换原有固定支撑脚或普通脚轮。在实际工况测试中，这款支架在地面存在5mm以内高度差的车间环境中，可通过调整四个支撑脚的高度，让设备工作台面保持水平，避免因台面倾斜导致的工件定位偏差、装配精度下降问题；需要移动设备时，无需额外撬动设备，直接将支架调整到合适高度即可推动设备转移工位，到位后锁止锁销即可稳定固定，相比传统的固定脚杯加单独脚轮的配置，减少了零部件数量，降低了安装维护的复杂度。
