户外密封型急停操作按钮结构设计

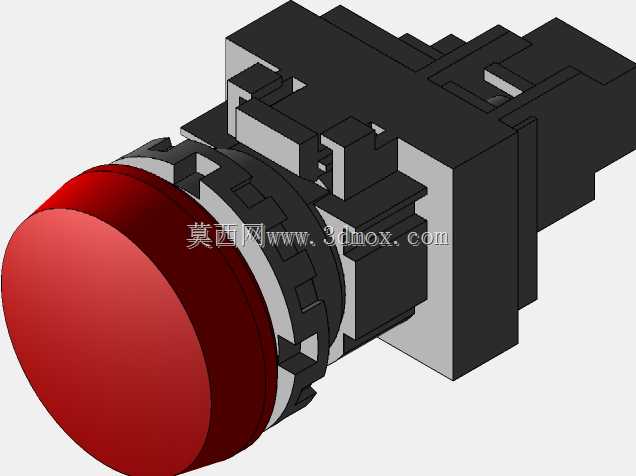

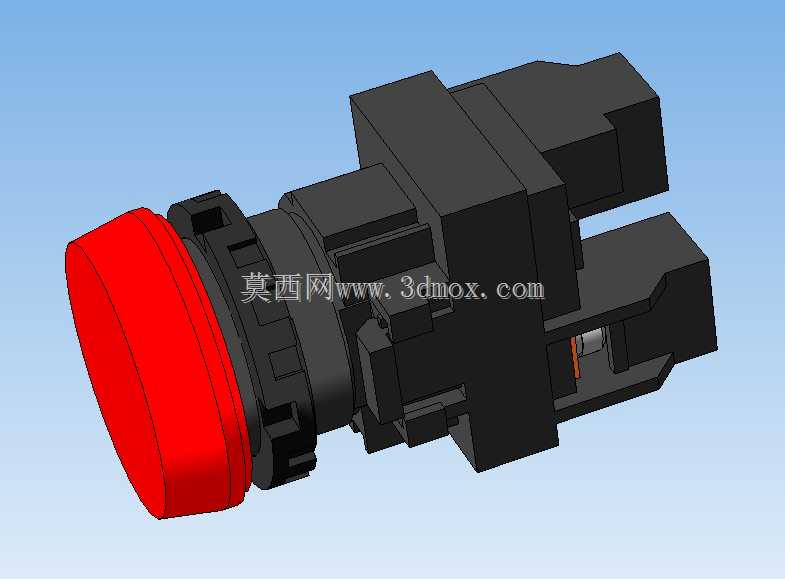

　　这款密封型急停操作按钮，主要面向户外露天布置的工业设备操作场景设计，常见于港口装卸设备、户外输送线、露天工程机械、室外配电柜等需要在淋雨、粉尘、温湿度波动较大环境下使用的控制回路中，作为紧急工况下的安全切断触发元件，是设备安全防护体系里的核心手动操作部件。从结构设计逻辑来看，按钮头部采用大直径红色蘑菇头造型，操作面做了圆弧过渡处理，即便操作人员佩戴劳保手套、或是在紧急状态下拍按，也能保证足够的接触面积，无需精准对准即可触发动作，符合安全元件的操作容错要求。头部与安装基座之间设置了多层密封结构，配合安装面板处的密封垫圈，能够阻挡雨水、粉尘从操作头部与安装缝隙进入设备内部，满足户外使用的防护等级要求。

　　安装部分采用标准的22mm面板开孔尺寸，这是工业控制按钮的通用安装规格，基座上设置了卡扣式锁紧结构，安装时无需额外紧固件，直接卡入面板开孔即可完成固定，适配厚度1-6mm的各类设备面板、操作箱门板，安装边界清晰，能兼容绝大多数现有设备的操作位开孔，替换同规格旧件时无需重新加工面板。按钮后部的触点模块采用模块化拼接结构，可根据实际控制回路需求搭配常开、常闭触点组合，触点部分带自洁结构，长期在户外环境放置也能避免触点氧化导致的接触不良问题，动作行程设置为4mm左右，拍按后能保持锁定状态，需要顺时针旋转蘑菇头才能复位，避免误碰导致的设备意外重启，符合工业安全设计规范。建模过程中完整还原了按钮各部件的装配关系，包括头部的复位弹簧、卡扣结构、

　　触点模块的插接定位特征，所有配合面的公差预留都按照实际注塑件、冲压件的生产工艺要求设置，既可以直接用于设备操作面板的布局干涉检查，也能作为非标设备安全控制元件选型的三维参考，帮助设计人员在方案阶段就确认操作位的布置空间、安装距离是否符合人机工程要求，避免后期装配时出现操作干涉、安装空间不足的问题。
