三菱S-T100接触器配TH-T65热继组合结构

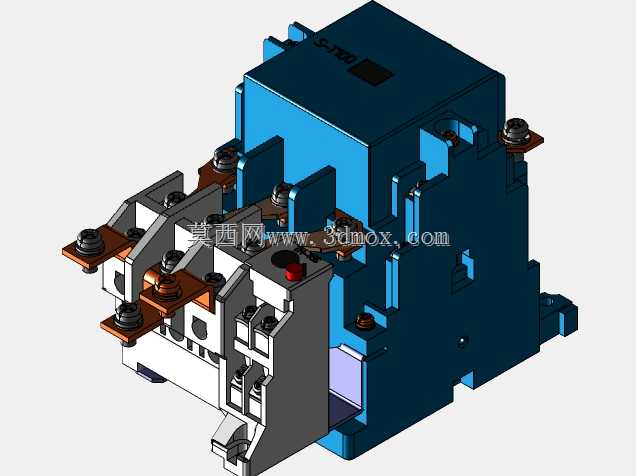

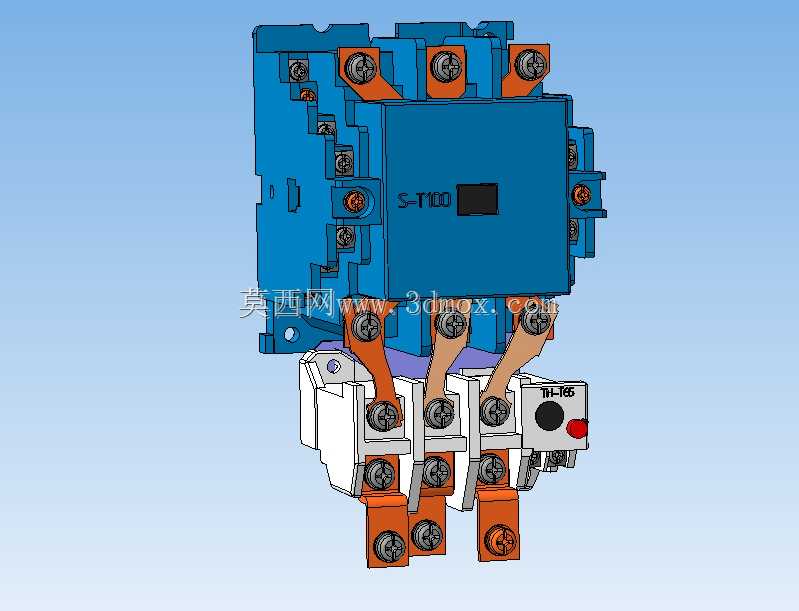

　　这套带热继电器的接触器组合，是低压配电与电机控制回路里的核心执行保护组件，日常在工厂生产线的电机控制柜、自动化设备动力配电回路、暖通设备的风机水泵控制箱里都能见到这类组合的应用，主要承担主回路的通断控制，同时搭配热继实现负载侧的过载、断相保护，避免电机长时间过流运行烧毁绕组。从结构设计来看，接触器主体采用模块化拼接思路，主触头区域的橙色绝缘隔弧件将三相主回路完全分隔，避免分断大电流时出现相间飞弧短路，触头支持件与电磁驱动部分的联动结构做了直动式布局，能减少传动间隙带来的触头弹跳，降低合闸时的触头烧蚀速率。下方搭配的热继电器采用插接式安装结构，直接与接触器的出线端母排对接，不需要额外转接导线，既减少了接线工作量，

　　也能降低转接处的接触电阻，避免大电流工况下接头发热的问题。热继侧面设置了测试拨杆与复位按钮，日常运维时可以直接在柜前模拟过载脱扣状态，故障脱扣后也能快速手动复位，不需要拆解柜体组件。从安装边界来看，整套组件采用标准35mm导轨适配结构，同时预留了螺钉固定孔位，既可以在小型控制箱内卡轨快装，也能在震动较大的设备柜体上做螺钉加固安装；主回路进出线端的接线端子预留了足够的线缆弯曲空间，适配16-50平方的多股铜芯线缆接入，端子处的压线板采用弧形防滑结构，能避免线缆压接时出现散丝、虚接的问题。设计时还考虑了不同工况的绝缘需求，所有带电部件外侧都设置了阻燃绝缘护罩，即使在多尘、轻度潮湿的车间环境下，也能避免相邻带电部件之间的爬电风险。

　　接触器的电磁线圈部分做了宽电压适配设计，能在常规控制电压波动范围内稳定吸合，不会因为电网电压短时跌落出现误分断，热继的电流整定旋钮设置在本体正面，整定范围覆盖常用电机的额定电流区间，整定电流时不需要拆卸护罩，直接用一字螺丝刀就能调整，整定数值有清晰的刻度标识，能避免运维人员误调整定值。整套组件的外形布局紧凑，横向占用的柜内安装空间比分体式安装的接触器加热继节省近三分之一，对于柜内空间紧张的小型设备控制柜来说，这种一体化组合的结构能大幅优化柜内布线空间，同时减少回路中的连接节点，降低线路故障概率。
