八通道继电器控制模组结构设计

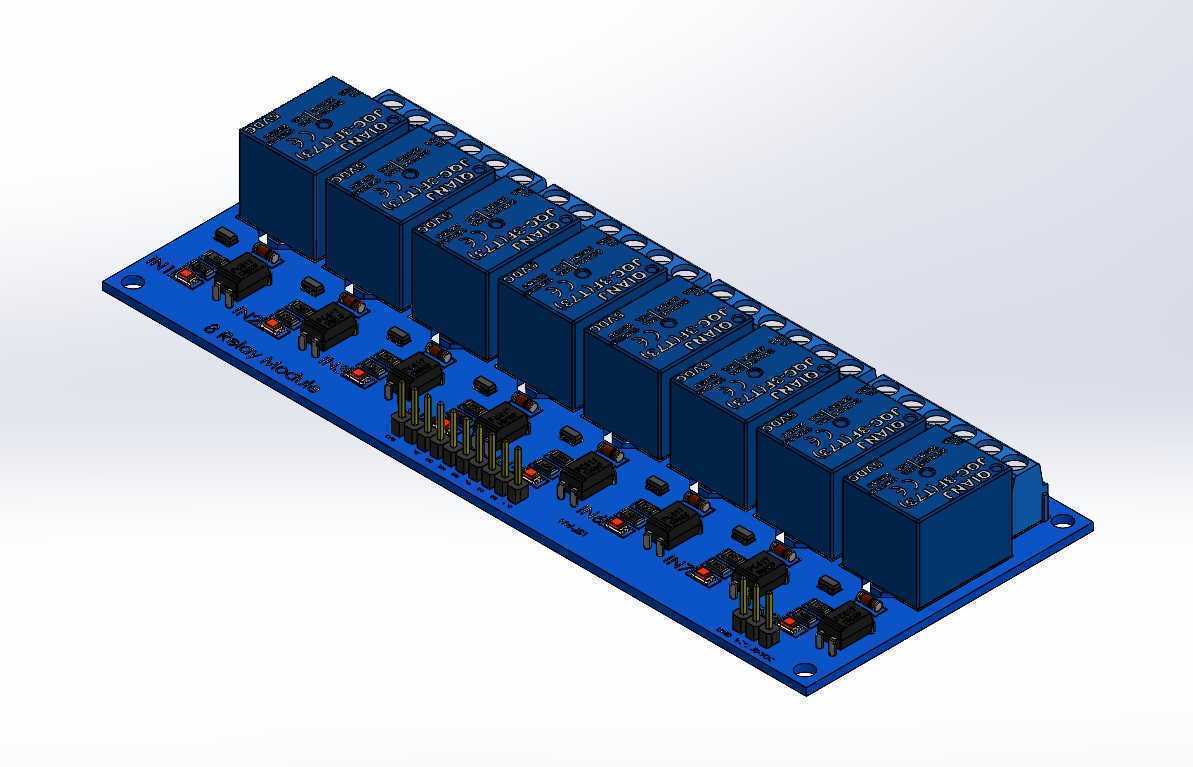

　　在工业自动化控制回路搭建、小型智能设备电控系统集成、实验台电路改造这类场景里，多通道继电器模组是衔接低压控制信号与高压负载回路的核心中转部件，这款八通道的继电器模组，就是针对需要同时控制多路独立负载的场景设计的，相比单路继电器零散拼接的方案，集成化的模组能大幅减少柜内布线工作量，降低接线错误概率，也能让电控部分的排布更规整。从实际使用的角度看，这类模组最常出现在PLC输出端口扩展、智能家居负载控制、教学实验台电路搭建、小型自动化设备的动作切换回路里，它的核心作用是用控制端的弱信号，去驱动每一路对应的负载通断，每一路继电器都能独立完成回路的开合控制，通道之间互相独立，不会出现信号串扰的问题，能同时承载八路不同回路的开关控制需求，

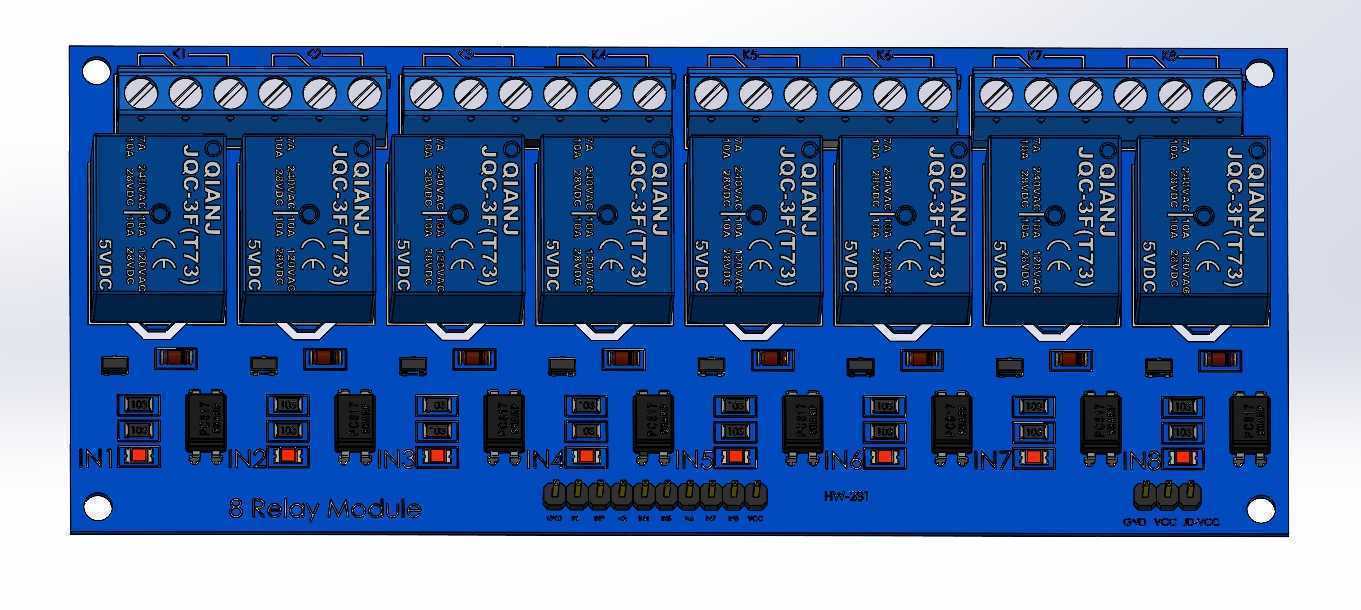

　　适配常见的交流、直流负载通断场景。设计这款模组的时候，首先要考虑的是安装兼容性，PCB基板采用长条形的规整布局，八个继电器沿基板长度方向等距排布，每个继电器对应一组输入接线端子与输出接线端子，端子的间距留足了常规接线操作的空间，哪怕是用冷压端子接线，也不会出现相邻端子互相干涉的情况。基板上预留了标准的安装固定孔位，孔位的间距匹配市面上通用的导轨安装配件与螺丝固定尺寸，既可以通过螺丝直接固定在设备的安装板上，也能搭配卡扣配件卡在标准DIN导轨上，适配不同的柜内安装环境。电路布局上，每一路的驱动电路都做了光耦隔离设计，控制端与负载端之间完全电气隔离，能避免负载端的浪涌、反电动势反向串入控制回路，烧坏前端的控制板卡，

　　每个通道都搭配了独立的状态指示灯，回路导通的时候对应指示灯点亮，现场调试、排查故障的时候能直观看到每一路的工作状态，不用逐个回路去测量通断。输入端的接线端子统一排布在基板的一侧，输出端排布在另一侧，布线的时候可以把控制线与负载线分开走，减少强弱电之间的干扰，每个继电器的触点容量留足了常规场景的余量，能满足常见的小型电机、电磁阀、指示灯、交流接触器线圈这类负载的通断需求。在外形尺寸的边界设计上，模组的整体宽度控制在单排继电器安装的最小尺寸范围内，长度根据八通道的排布做了等距延伸，基板边缘没有突出的元件，安装的时候不会和相邻的其他模组产生干涉，元件的排布高度做了统一控制，最高的继电器元件高度保持一致，

　　上方预留的散热空间足够长时间工作的散热需求，不会因为元件堆叠导致热量积聚。基板的走线做了加粗处理，大电流的负载回路走线宽度满足额定电流下的载流要求，避免长时间工作的时候走线过热，每个继电器的线圈两端都搭配了续流二极管，能吸收线圈断电瞬间产生的反向电动势，保护前端的驱动元件不被击穿。实际选型使用的时候，要注意每一路的负载电流不能超过触点的额定承载值，感性负载要搭配对应的浪涌吸收配件，安装的时候要避开强干扰源、高温热源的位置，保证模组工作在合适的温度范围内，接线的时候要区分清楚控制端的正负极与负载端的触点类型，根据实际需求选择常开或者常闭触点接线。这类集成化的多通道继电器模组，相比零散的单继电器组合，在批量设备配套的时候能大幅减少装配接线的工时，统一的尺寸规格也方便做柜内的布局规划，标准化的接口能减少接线错误率，后期维护更换的时候也能直接整体替换，不用重新梳理每一路的接线，在中小规模的电控系统里实用性很强。
