弹性联轴器剖视结构三维教学模型

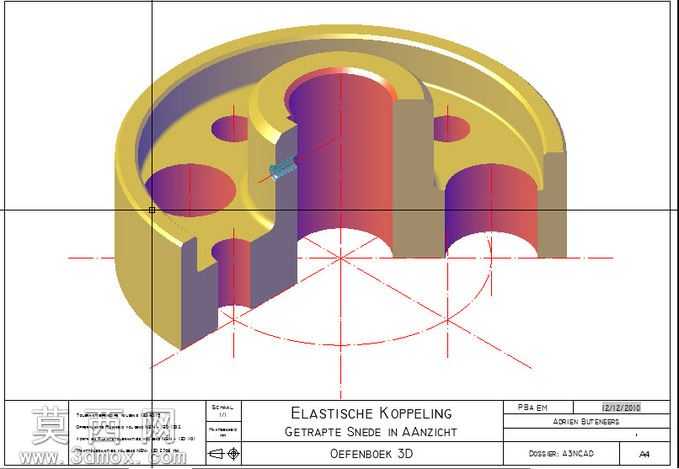

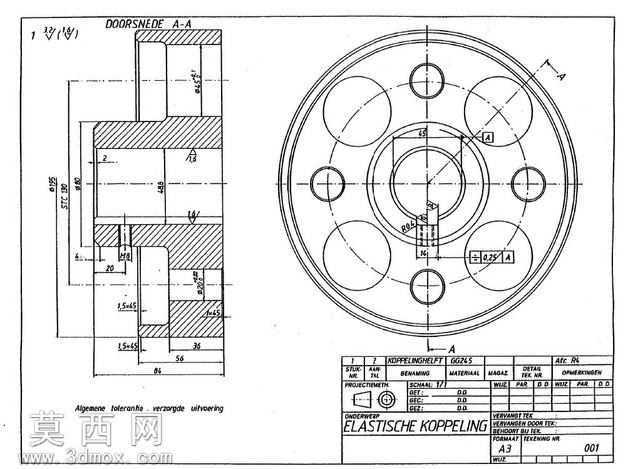

本作品为面向机械专业教学实训打造的弹性联轴器三维模型，采用半剖阶梯剖的展示形式，完整呈现联轴器内部的腔体结构、轴孔配合形态、减重孔布局以及弹性连接组件的装配位置，帮助学习者直观理解弹性联轴器的工作原理与内部构造。建模过程中严格遵循机械制图的投影规范，先绘制基准中心线确定各回转体的同轴度基准，通过旋转特征构建联轴器的主体环形基体，再依次完成轴孔、周向分布减重孔、弹性元件安装槽的特征切除，所有特征的尺寸比例参考教学用标准弹性联轴器参数设定，保证结构比例符合真实零件的设计逻辑。材质渲染上，对金属基体部分赋予黄铜质感的金属材质，调整反射参数模拟金属加工后的哑光金属光泽，内部轴套部分采用渐变紫铜色材质区分不同装配零件，剖切断面做清晰的边界处理，同时保留工程制图风格的红色中心线标注，兼顾三维模型的直观性与工程图纸的严谨性。模型的结构设计充分考虑教学演示需求，半剖视角无需拆解模型即可同时展示外部轮廓与内部装配关系，周向均匀分布的减重孔、中间的弹性连接销结构都做了精准还原，能够清晰展示弹性联轴器补偿两轴偏移、缓冲减振的结构基础。建模过程中对各特征的几何约束做了完整定义，保证各回转面同轴度、安装孔的周向等分精度符合机械设计要求，可直接用于课堂演示、结构认知教学，也可作为机械建模练习的参考范例，帮助学习者掌握回转类机械零件的建模思路、剖视展示的处理方法，理解弹性联轴器这类通用传动零件的设计要点与结构逻辑。
