中心拉式自行车悬臂刹车结构设计

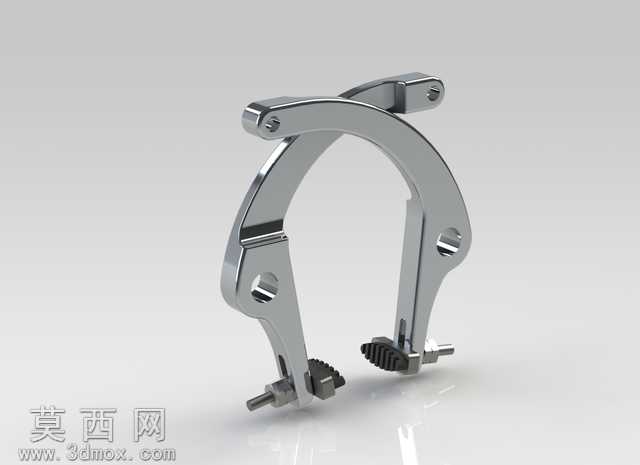

本作品为中心拉式自行车悬臂刹车的三维结构设计，建模过程中严格遵循自行车制动系统的实际尺寸规范与装配逻辑，对刹车的每一处结构细节都做了精准还原。建模阶段先完成整体轮廓的草绘搭建，以对称式弧形刹车臂为核心主体，逐步细化臂身的安装孔位、铰接转轴结构、刹车块固定卡槽，以及底部的拉索连接端头与调节齿位，所有特征的尺寸公差都参考民用自行车刹车的通用行业标准设定，保证结构的合理性与可装配性。材质渲染环节，刹车主体采用抛光镀铬金属材质，还原金属部件的高反光质感与冷冽金属光泽，刹车块部分使用高摩擦系数的黑色橡胶材质，调节旋钮、固定螺丝等小零件做了金属哑光与亮面的区分处理，渲染输出的效果图光影层次清晰，金属表面的环境反射自然真实，能够直观呈现产品的外观质感与结构细节。结构设计上采用对称悬臂布局，两侧刹车臂通过上端的铰接座实现同步转动，中心拉索的施力方式能够让两侧刹车块均匀贴合车圈，相比传统侧拉刹车拥有更好的制动同步性，臂身做了轻量化的结构优化，在保证结构强度的前提下削减了多余壁厚，有效降低了部件整体重量，同时预留的刹车块调节齿位可以方便用户根据车圈磨损情况调整刹车间隙，底部的拉索固定结构设计简洁，安装与维护操作都十分便捷。整个设计围绕制动性能优化展开，通过对称受力的结构设计提升制动稳定性，轻量化的结构处理也降低了自行车行走系统的簧下重量，能够为自行车制动配件的设计优化提供直观的三维参考，也可用于相关机械结构的教学演示与设计参考。
