便携式米勒焊接送丝机结构设计

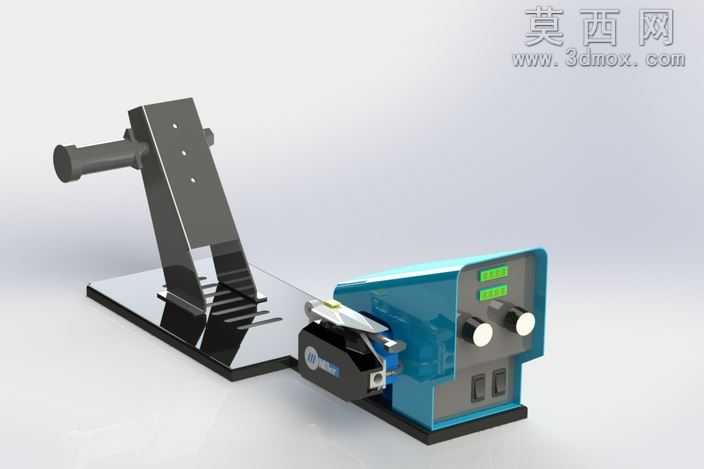

本模型为米勒品牌便携式焊接送丝机的完整三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，对送丝机的两大核心组成单元——焊丝承载支架与送丝驱动主机进行了1:1比例的结构还原，所有零部件均按照实际工业产品的装配逻辑完成配合约束，可直接用于结构验证与装配干涉检查。材质渲染阶段针对不同部件的实际材质属性做了精细化区分：焊丝承载支架采用哑光黑色金属材质，还原冷轧钢板冲压折弯成型后的磨砂质感，对支架上的焊丝安装轴、加强筋结构、固定底座的安装孔位都做了细节刻画，还原支架承托焊丝盘时的受力结构特征；送丝驱动主机外壳采用半透蓝青色工程塑料材质，还原工业级焊机外壳的抗冲击塑料质感，主机正面的参数显示屏做了亮面绿色发光材质模拟，调节旋钮采用亮面镀铬金属搭配黑色防滑胶圈的材质组合，主机底部的防滑脚垫采用黑色橡胶材质，送丝轮部位的金属压轮、导丝嘴结构都做了高精度的细节还原，整体渲染效果贴合真实工业设备的视觉质感。结构设计上，该送丝机采用分体式布局，焊丝支架与驱动主机通过底座实现定位安装，既可以单独拆分收纳提升便携性，也可以快速组装完成送丝作业；驱动主机内部预留了送丝电机安装位、控制电路板安装腔、焊丝矫直机构的装配空间，正面的两个调节旋钮分别对应送丝速度调节与焊接电流匹配调节，下方的开关结构对应电源通断与送丝模式切换，导丝出口位置做了导向圆弧处理，避免焊丝送出时出现卡滞、弯折问题。设计思路围绕便携焊接场景的使用需求展开，整体结构紧凑无冗余部件，在保证送丝稳定性的前提下尽可能压缩设备体积与重量，支架的倾斜式焊丝盘安装结构可以适配不同规格的标准焊丝盘，送丝驱动机构的压轮间隙可调节，能够适配不同直径的实心焊丝、药芯焊丝的送进需求，主机外壳的流线型造型既提升了握持搬运的舒适度，也可以避免焊接作业时飞溅的焊渣堆积在设备表面，整体结构兼顾了工业实用性与便携作业的使用需求，可作为焊接辅具设计、便携焊机配套设备开发的参考三维模型。
