箱式结构敲击作业手锤结构设计

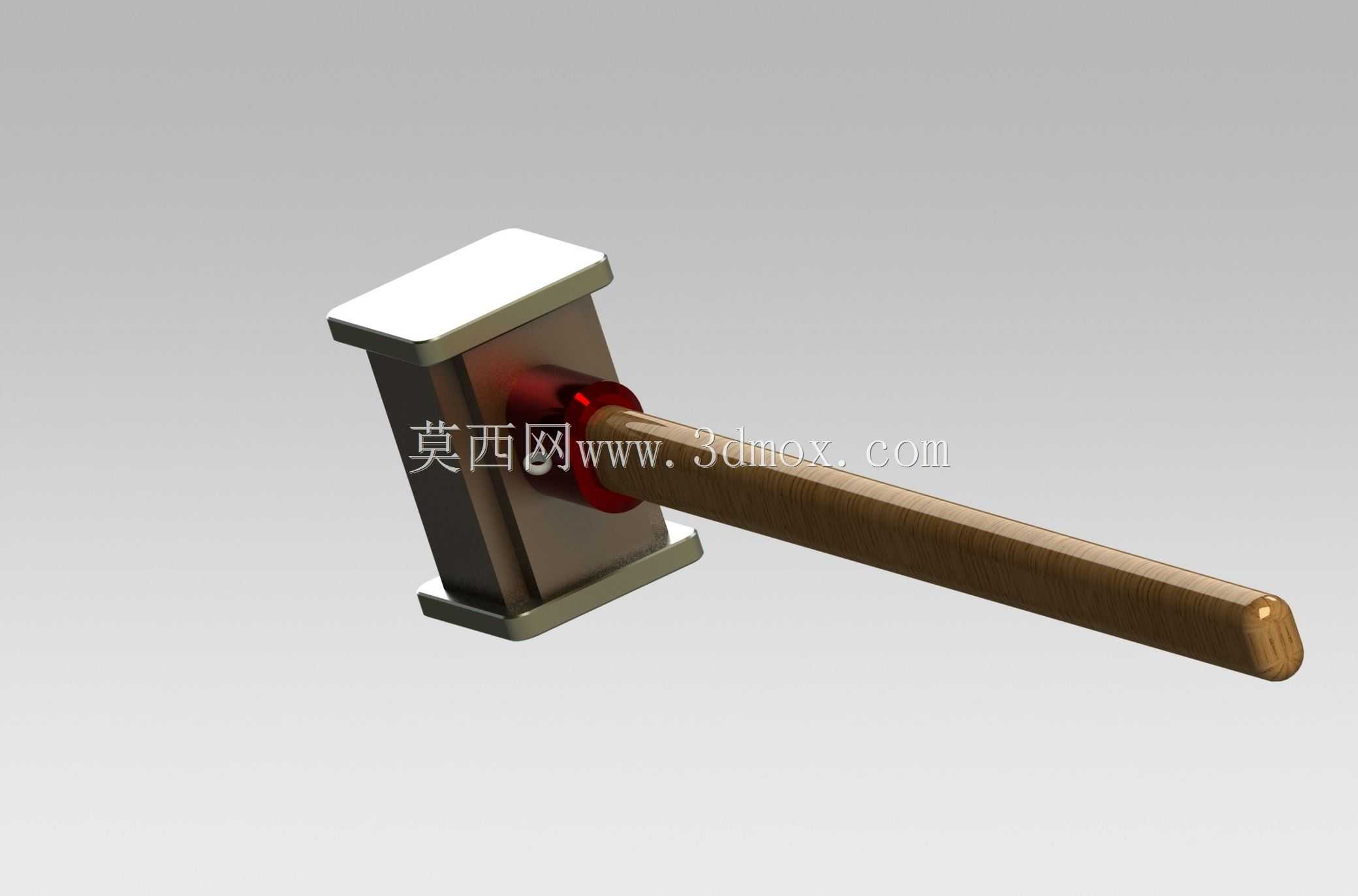

　　这款手锤的设计核心围绕箱式锤体结构展开，区别于传统一体式实心锤头，采用分体箱型结构的锤体，在保证敲击端面刚性的前提下，可通过调整内部配重块的排布适配不同敲击力度需求，日常用于设备检修、零件装配、钣金校正、五金拆装等场景时，能根据作业对象的材质硬度切换配重，避免敲击力过大损伤精密零件，或是力度不足无法完成过盈配合件的装配。从结构设计逻辑来看，锤体两端的敲击端面采用堆焊耐磨合金的结构设计，端面平面度控制在0.05mm以内，保证敲击时接触面受力均匀，不会出现偏载打滑的问题；锤体与锤柄的连接部位采用胀紧式锁紧结构，区别于传统的楔块固定，这种结构在长期高频敲击下不会出现锤柄松动、锤头脱落的安全隐患，连接部位的径向锁紧力可达到12kN，

　　能承受大力度敲击时的反向冲击力。锤柄采用变截面椭圆截面设计，握持段直径32mm，向锤体连接端逐步收窄至22mm，椭圆截面的设计能让操作人员握持时自然贴合手掌虎口弧度，长时间作业不易磨手，同时锤柄表面做了滚花防滑处理，沾附少量油污时也能保证握持稳定性，锤柄尾部做了圆弧过渡的防脱凸台，避免挥锤时手滑脱出。从安装边界与尺寸参数来看，整锤总长度320mm，锤体部分长度85mm、宽度60mm、高度75mm，两端敲击面的有效接触直径为50mm，锤柄探出锤体的长度为235mm，重心位置设计在距离锤体敲击端面120mm处，这个重心位置能让挥锤时的惯性力最大化作用在敲击端，减少操作人员的发力负荷，相比同重量的传统实心手锤，

　　敲击作业时的手臂发力负荷可降低18%左右。在实际应用场景中，这款手锤既可以用于机械维修车间的设备拆装，比如轴承敲入、销钉拆卸、钣金件整形，也能用于五金加工环节的工件校正、模具合模调试，箱式锤体的侧面还预留了附件安装孔位，可加装软质敲击头，用于铜件、铝件、塑料件等软质材质零件的装配，避免敲击留下压痕损伤零件表面。设计过程中针对锤体的受力做了有限元仿真验证，在15kN的瞬时敲击冲击力下，锤体的最大应力为210MPa，低于常用45号钢调质后的屈服强度，不会出现锤体开裂、变形的问题，锤体的箱型内部空腔做了密封处理，避免作业时铁屑、灰尘进入空腔影响配重块的活动，连接部位的锁紧结构采用不锈钢材质，

　　长期在潮湿车间环境下使用也不会出现锈蚀卡死的问题，方便后期拆解维护更换磨损的敲击端面。锤柄采用高强度合金钢材质，抗弯强度达到800MPa，横向受力10kN时不会出现弯折断裂，满足大力度敲击作业的强度要求，握持段的滚花深度控制在0.3mm，既保证防滑效果，又不会因为滚花过深硌手影响操作手感。
