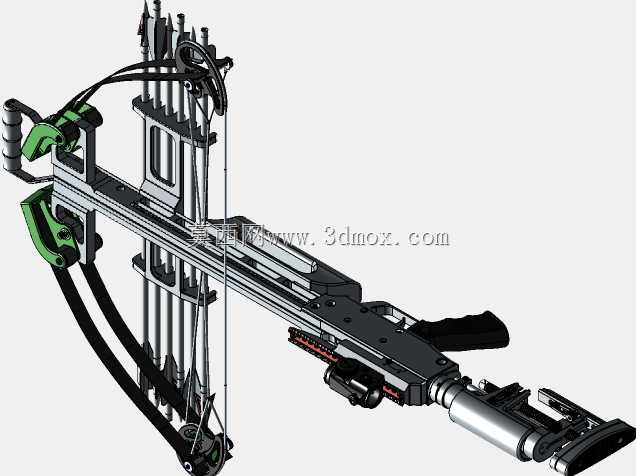

狩猎用机械弩结构三维设计方案

　　本次设计的机械弩结构，核心面向户外狩猎、竞技射击两类实际使用场景，在结构设计阶段优先考量了机构可靠性、操作便捷性与射击精度的平衡，整体结构拆解后可分为弩臂主体、弩片储能组件、扳机击发机构、箭道定位槽、瞄准安装基座五个核心模块，各模块之间采用定位销加紧固螺栓的连接方式，既保证日常使用的结构刚性，也便于后期维护时的快速拆解更换易损件。从实际使用场景出发，狩猎作业时使用者往往需要长时间携行、待击发状态下潜伏等待目标，因此设计时在弩臂主体的受力结构上做了拓扑优化，在保证弩片安装位、扳机安装位受力强度满足储能释放冲击要求的前提下，尽可能削减非受力区域的材料厚度，降低整体携行重量；同时扳机机构采用了二道火保险设计，第一道火为待击锁定，

　　第二道火才完成击发释放，避免携行过程中误触扳机引发安全事故，扳机的触发力经过反复调校，控制在适合指腹发力的区间，减少击发瞬间的手部抖动对射击精度的影响。弩片储能组件的安装边界做了可调式设计，可根据使用场景更换不同磅数的弩片，适配不同射程下的射击需求，弩片与弩臂的连接位置设置了缓冲阻尼垫，吸收击发瞬间弩片回弹产生的振动，避免振动传递到弩臂影响箭支初始飞行姿态。箭道定位槽采用了平直度公差控制在0.02mm以内的直槽设计，箭支放置后与箭道的接触面积控制在合理区间，既减少箭支发射时的摩擦阻力，也能保证箭支沿既定方向射出，避免出箭瞬间的姿态偏移。瞄准安装基座预留了标准的皮卡汀尼导轨接口，可根据使用需求加装机械瞄具、光学瞄准镜或者激光指示器，

　　适配不同射击距离下的瞄准需求，导轨的安装平面与箭道平面的平行度经过严格调校，避免加装瞄具后出现瞄准基线偏移的问题。整体结构的外形尺寸充分考虑了人体工程学要求，握把位置的弧度贴合普通人手型的握持曲线，托腮位置的高度可根据使用者的体型做小幅调整，长时间握持待击也不易产生肌肉疲劳；所有外露的结构棱角都做了圆角钝化处理，避免携行过程中勾挂衣物或者划伤使用者。从结构设计的逻辑来看，整个机构的运动传递路径做了最短化处理，扣动扳机后，锁定件的位移行程控制在极小的范围内，减少机构运动的空程，保证击发响应的及时性，同时所有运动部件之间都预留了合理的配合间隙，即使在低温、沙尘等户外恶劣环境下使用，也不会因为部件轻微形变或者沙尘进入导致机构卡滞，各运动副的位置都预留了润滑脂加注孔，便于日常维护时的保养操作，延长整体结构的使用寿命。
