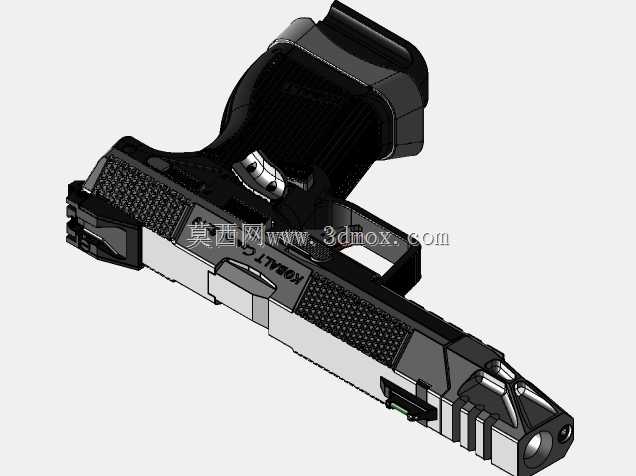

竞赛级运动手枪结构三维设计模型

　　该模型还原的竞赛手枪，核心应用场景为专业射击竞技赛事的器材研发、结构教学与动作原理演示，区别于制式军用手枪，其结构设计完全围绕射击精度、扳机手感、后坐控制、握持贴合度等竞赛核心需求展开，没有冗余的战术拓展结构，所有部件的设计优先级均服务于竞赛场景下的稳定发挥。从结构设计思路来看，整体采用模块化拆分逻辑，将枪管组件、套筒组件、扳机发射机构、握把基座、供弹组件、瞄具安装位划分为独立的装配单元，每个单元的配合公差在建模时预留了实际加工的调整余量，尤其是枪管与套筒的配合段，设计了0.02mm的间隙基准，既保证往复运动的顺畅度，又避免间隙过大导致的射击精度偏移。握把部分的外形曲线完全贴合人手握持的生理结构，虎口位置做了加深的贴合弧面，

　　握把片的安装槽预留了不同厚度握把片的调节空间，可适配不同手掌大小的射手使用，握把的安装边界与发射机构的安全距离做了明确的结构隔离，避免握把形变触发发射机构的安全隐患。扳机组件采用可调式结构设计，扳机行程、扳机阻力均预留了调节螺钉的安装位置，建模时还原了扳机力传递的杠杆比例，可直观演示二道火扳机的动作逻辑，扳机的外形做了指形贴合的曲面处理，减少射手扣扳机时的侧向用力偏移。套筒部分的前后防滑纹做了等距的凹槽设计，既保证手动上膛时的摩擦力，又控制了防滑纹的深度避免勾挂衣物，套筒的前后配重通过内部铣削空腔的位置调整实现重心后移，降低射击时的枪口上跳幅度，套筒与握把基座的导轨配合长度覆盖了套筒整个往复行程，避免运动过程中出现卡滞。

　　枪管采用浮置式设计逻辑，枪管仅尾部与节套固定，其余部分不与套筒、握把产生硬接触，消除外力对枪管形变的影响，保证弹道一致性，枪口位置预留了配重块的安装螺纹，可根据射手习惯调整枪口配重。供弹组件的托弹簧、托弹板均做了动作仿真的结构还原，可演示供弹、上膛、抛壳的完整动作循环，弹匣的插入角度与握把的倾斜角度做了匹配优化，保证快速换弹时的定位顺畅，弹匣卡笋的位置设置在射手拇指可快速触碰的范围，无需改变握持姿势即可完成弹匣释放。瞄具安装位采用平面基准设计，预留了机械瞄具的调节螺钉安装孔，可适配不同高度的准星照门，同时顶部的平面可拓展安装光学竞赛瞄具，安装基准面的平面度在建模时设置了0.01mm的公差要求，保证瞄具安装后的精度稳定。

　　整个模型的所有部件均做了装配干涉检查，相邻运动部件之间预留了合理的运动间隙，固定连接部件的定位销、螺钉孔位均符合常规机械加工的工艺要求，可直接作为竞赛枪械结构研发、原理教学的参考模型，也可用于射击运动相关的科普演示场景。
