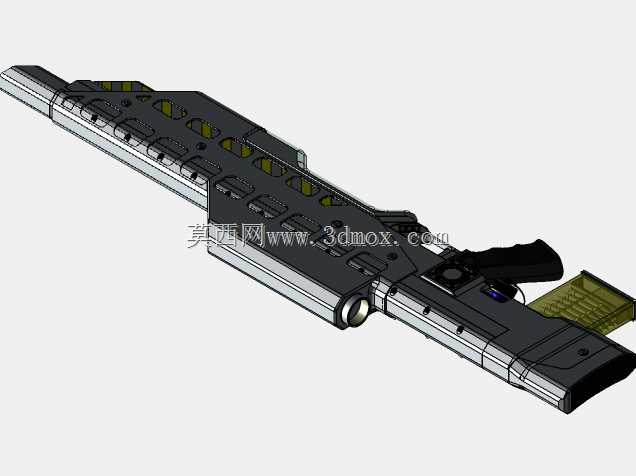

电磁轨道发射装置XM1结构三维建模

　　这款电磁轨道发射装置的三维建模，核心围绕电磁推进原理完成结构还原，建模过程中优先考虑了发射轨道的平行度公差控制，两条平行铜质轨道的安装基准面做了共面约束，确保电枢在轨道间滑动时不会出现卡滞或偏磨问题，这也是电磁发射类设备最核心的结构精度要求。从实际应用场景来看，这类装置目前主要面向特种装备试验领域，可用于高速发射载荷的原理验证，相比传统化学能发射装置，它能通过调整输入电流参数灵活控制发射初速，没有发射药存储与运输的安全隐患，在试验场环境下的部署灵活性更高。

　　建模时将整体结构拆分为轨道支撑组件、电枢限位组件、基座承载组件、接线端结构四个独立模块，各模块之间采用定位销加螺栓连接的装配逻辑，既符合实际设备的装拆维护需求，也方便后续仿真时单独对单个组件做受力分析。轨道支撑部分采用绝缘高强度材质的衬套结构包裹导电轨道，避免大电流导通时出现轨道间击穿问题，衬套与外部金属基座之间预留了散热间隙，可适配连续多次发射后的热量散逸需求，防止高温导致轨道形变影响发射精度。

　　外形尺寸方面，整体模型按照试验类原型设备的比例还原，轨道长度方向的尺寸满足短距加速的行程需求，基座宽度方向的安装边界预留了与试验台架固定的螺栓孔位，孔位间距符合常规试验台的T型槽排布标准，不需要额外做转接板即可完成台架固定。电枢部分的结构做了滑动配合公差设计，与轨道接触面的弧度完全匹配轨道内侧面型，保证通电时接触面积足够大，减少接触电阻带来的能量损耗。接线端结构采用大截面导电排设计，建模时还原了导电排与轨道端面的焊接贴合面，确保大电流输入时的导通稳定性，同时接线端外部做了绝缘护罩结构，避免试验过程中误触带来的安全风险。

　　整个建模过程没有做过度的外观简化，所有结构细节都对应实际设备的功能需求，比如基座上的减重孔是在保证结构刚度的前提下做的轻量化设计，轨道端部的导入倒角是为了方便电枢初始装填时的对位，这些细节都能为后续的结构仿真、原理演示提供准确的模型基础，也可作为同类电磁发射设备结构设计的参考样例，帮助设计人员快速梳理结构逻辑，减少前期方案建模的重复工作量。
