紧凑型战术红点瞄准具结构设计方案

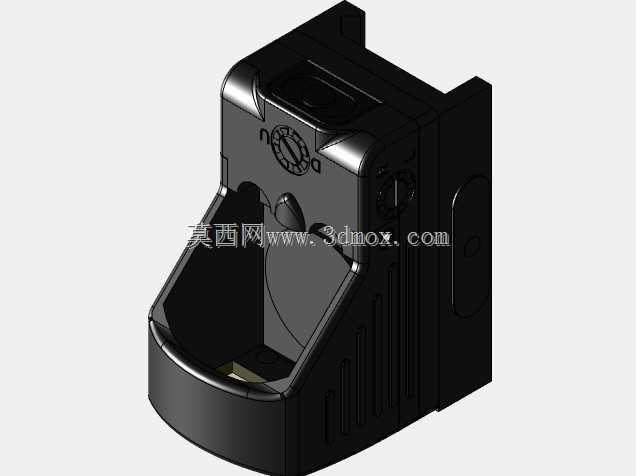

　　在轻武器战术配件、民用射击运动器材、安防执勤装备的配套场景中，红点瞄准具是无放大倍率的快速瞄准核心部件，区别于传统机械瞄具需要三点一线对齐的繁琐操作，它依靠内部发光分划在视野中形成的红色瞄准点，让使用者在双眼保持睁开观察环境的状态下，只要将红点覆盖目标即可完成瞄准，大幅压缩近距离突发交火、快速移动目标追踪场景下的瞄准反应时长。从结构设计逻辑来看，这款红点瞄准具采用了一体化铝合金壳体的封闭式构型，外壳做了圆角过渡处理，没有突出的尖锐结构，避免在携行、出枪过程中勾挂装具、衣物，壳体壁厚根据受力仿真结果做了差异化分布，安装基面、调节旋钮座位置壁厚加厚，非受力侧的外罩区域适当减薄，在保证抗冲击强度的前提下控制整体重量，

　　避免加装后让枪械前端重心过度偏移影响握持操控手感。内部光学组件采用了反射式光路设计，发光源位于镜筒侧下方，光线经过分光镜片反射后平行进入人眼，分光镜片做了多层镀膜处理，既保证红色分划的透光率，又减少环境强光下的镜片反光，避免暴露使用者位置。安装接口采用了标准的皮卡汀尼导轨适配结构，底部的锁紧卡块做了防滑齿处理，锁紧旋钮的操作力矩经过调校，不需要额外工具就能徒手完成装拆，安装后整体高度与机械瞄具的瞄准基线做了匹配设计，在不拆卸机械瞄具的情况下可以实现同轴备用瞄准，当红点装置出现故障时可以快速切换到机械瞄具使用，不会出现瞄准视野完全失效的问题。调节机构采用了无工具可调的风偏与高低调节旋钮，每一档的调节量对应常用射击距离下的弹道修正量，

　　旋钮带有清晰的档位顿挫感，调节时不会出现打滑、虚位，调节到位后有自动锁止结构，避免在枪械射击震动、携行颠簸过程中出现分划偏移，保证瞄准点的归零稳定性。外形尺寸上，整体长度控制在较短范围内，不会过多遮挡枪械上方的战术附件安装空间，出瞳距离没有严格限制，使用者不管是贴腮位置靠前还是靠后，都能看到完整的视场与瞄准点，适配不同的射击姿势与使用习惯。在密封设计上，壳体接缝处、调节旋钮位置都做了密封胶圈处理，能够适应雨天、扬尘环境下的使用需求，内部充入干燥惰性气体，避免温差变化导致镜片起雾影响视野。从实际使用的适配性来看，这款瞄准具既可以搭配突击步枪、冲锋枪用于近距离战术场景，也可以安装在霰弹枪、运动手枪上用于射击运动训练，整体结构没有易损的突出部件，日常维护只需要擦拭外镜片即可，不需要拆解内部光路，降低了使用维护的门槛。
