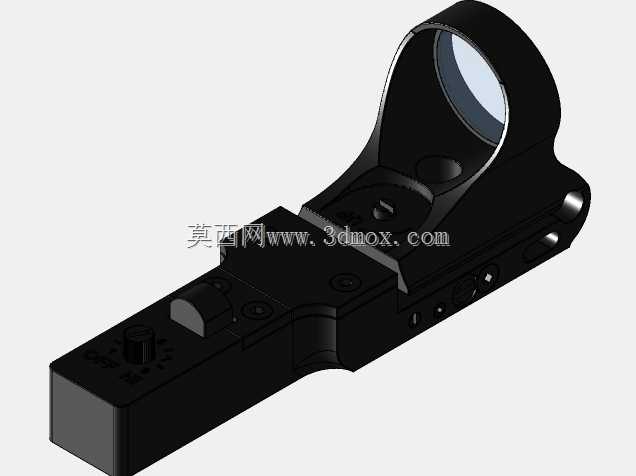

红点瞄准镜结构三维设计模型

　　这款红点瞄准镜的三维结构设计，核心围绕轻武器战术附件的实际使用需求展开，在建模阶段优先考虑了实战场景下的操作逻辑与安装适配性。从结构布局来看，镜身主体采用一体化筒式结构设计，在保证内部光学元件安装空间的前提下，尽可能压缩了整体外廓尺寸，避免在枪械上安装后出现过多突出结构，影响携行过程中的通过性，也能降低勾挂装具的概率。

　　在功能特性层面，该瞄准镜采用无放大倍率的红点分划设计，分划板设置在镜身内部的光学通路上，红色分划光源采用低功耗侧置布局，既保证射手双眼睁开时也能快速获取瞄准点，适配近距离快速瞄准的作战场景，也预留了后续调节分划亮度的结构空间。镜身底部的安装接口严格遵循通用战术导轨的尺寸规范，安装基面的定位槽与锁紧结构的尺寸公差控制在合理范围内，保证安装到标准皮卡汀尼导轨后不会出现旷量，同时拆装操作无需额外专用工具，可快速完成装拆与位置调整。

　　设计过程中，针对瞄准镜的调节机构做了细化建模，包括高低调节与风偏调节的旋钮结构，旋钮表面做了防滑纹理设计，调节档位的卡位结构清晰，每一档的调节量对应实际弹道修正量做了匹配，保证射手在戴战术手套的情况下也能准确完成调节操作。镜身两端的物镜与目镜窗口做了内凹设计，预留了安装保护盖的结构空间，同时镜身外壳的壁厚经过合理分配，在保证整体结构强度、能承受常规射击后坐力冲击的前提下，尽可能控制整体重量，避免给枪械增加过多额外负载，影响持枪平衡性。

　　从安装边界来看，建模时明确了镜身底部安装面到镜身中心轴线的高度尺寸，适配常规机械瞄具的瞄准线高度，安装后不会遮挡原枪的机械瞄准具，可作为主瞄准具使用，也可与倍率瞄准镜搭配组成组合瞄准系统。内部光学元件的安装位设置了定位台阶与固定压圈的结构，保证各透镜、分划板的同轴度符合光学设计要求，避免出现分划偏移、视差过大的问题。整体结构没有多余的装饰性设计，所有外廓结构都服务于实际使用需求，棱角处均做了小尺寸倒角处理，既避免加工过程中出现锐边割手的问题，也能降低强光下的反光特征，适配战术使用的隐蔽需求。
