10毫米规格传动链轮三维结构设计

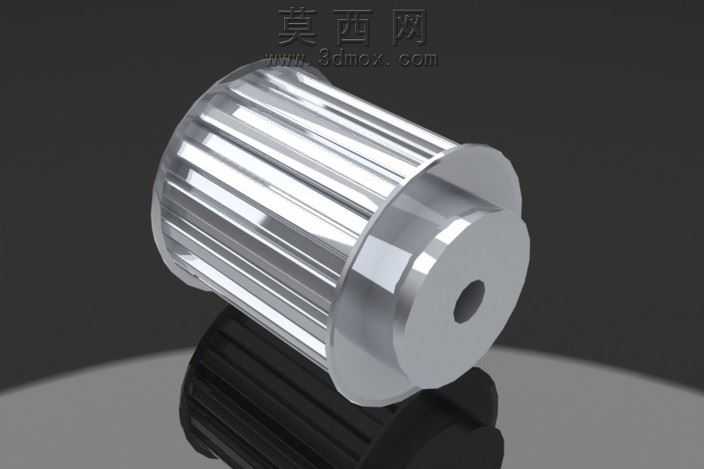

本作品为10毫米规格传动链轮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程特征构建，首先以链轮节圆、齿顶圆、齿根圆的基准参数绘制草绘截面，通过拉伸凸台命令生成链轮主体轮毂结构，针对轮齿部分采用方程式驱动的曲线绘制标准齿形轮廓，保证齿距、齿形角完全匹配10毫米规格配套链条的啮合要求，避免后续装配出现卡滞、跳齿问题。轮毂部分设计为带台阶的中空轴孔结构，轴孔预留标准公差配合余量，台阶端面用于轴向定位，外圆表面设计有均匀分布的轴向防滑筋条，既可以减轻零件整体重量，也能在装配时增加与外接连接件的摩擦力，防止传动过程中出现相对滑移。材质渲染阶段采用金属镀铬材质效果，通过调整材质的反射率、粗糙度参数，还原金属机加工后的亮面质感，场景内搭配深色哑光展示底座，通过三点布光方案突出链轮的轮齿细节、轮毂台阶结构与表面筋条的光影层次，让模型的结构特征清晰可辨。设计过程中充分考虑链轮的实际传动工况，对齿根位置做了圆角过渡处理，降低应力集中系数，提升零件的抗疲劳强度，中空轴孔的设计兼顾了轻量化与轴系装配的同轴度要求，整体结构完全符合链传动系统的安装使用规范，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为机加工生产的参数参考依据，建模过程中所有特征均保留参数化关联，后续若需调整链轮齿数、节距、轴孔直径等参数，仅需修改对应特征参数即可快速生成新规格的链轮模型，大幅提升同系列零件的设计效率。
