概念摩托前轮前翼子板前叉总成设计

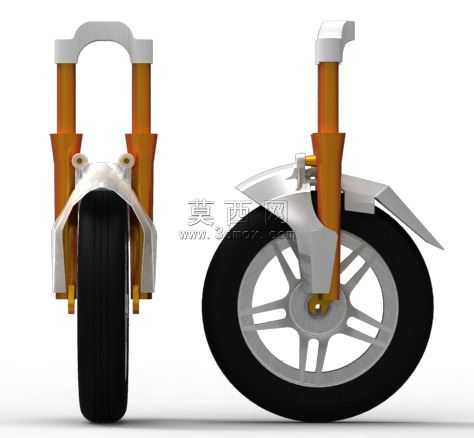

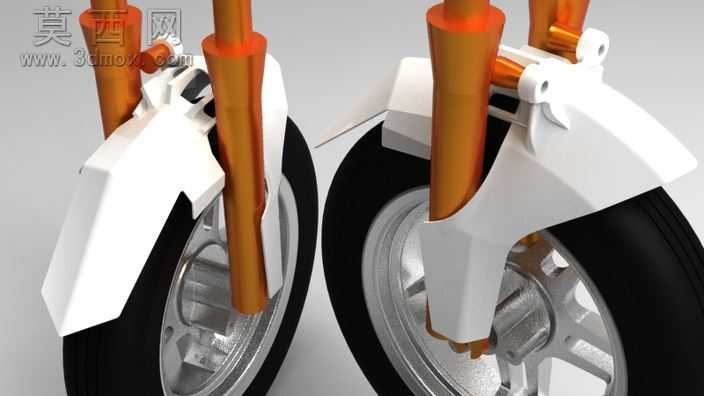

本作品为概念两轮机车的前轮配套前翼子板与前叉总成三维设计，建模阶段以正向设计思路搭建整体装配逻辑，首先确定前轮轮轴的基准轴心位置，以此为原点对齐前叉双减震筒的安装间距，保证左右两支减震筒体的同轴度与平行度公差控制在合理范围内，避免后续装配出现干涉问题。前叉部分采用倒置减震的结构布局，上部为与车架方向柱连接的叉肩结构，做了圆弧过渡的造型处理，下部减震筒主体模拟金属阳极氧化的金色质感，筒身预留了刹车卡钳安装位、挡泥板固定孔位等结构细节，还原真实机车前叉的安装逻辑。前翼子板的设计兼顾造型流线型与实用挡水功能，整体采用多折面的锐利造型语言，贴合前轮轮胎的外轮廓弧度，与轮胎之间预留了合理的跳动间隙，避免车轮上下颠簸时与翼子板发生剐蹭；翼子板通过两处固定支脚与前叉筒体连接，支脚位置做了加厚处理保证结构强度，翼子板边缘做了切角收边的造型处理，弱化塑料件的厚重感，匹配概念车的科技化设计风格。前轮部分还原了真空轮胎的胎面纹理、胎侧弧度细节，轮毂采用多辐条镂空的轻量化设计，每根辐条做了等距排布，轮毂中心预留轮轴安装孔与轴承位结构，轮辋部分做了与轮胎贴合的台阶结构，保证装配关系的准确性。材质渲染阶段，减震叉筒赋予磨砂金属材质，添加细微的金属颗粒质感与纵向拉丝纹理，还原真实减震器的表面处理工艺；翼子板赋予亮面烤漆材质，添加轻微的清漆层反射效果，模拟机车覆盖件的烤漆质感；轮胎赋予哑光橡胶材质，添加细微的颗粒凹凸纹理，还原橡胶轮胎的触感表现；轮毂部分赋予银灰色金属烤漆材质，与减震筒的金色形成视觉层次对比。整体装配完成后做了运动干涉检查，验证前轮转向、减震压缩行程内所有部件均无碰撞冲突，结构逻辑符合真实机车前轮总成的工程要求，同时造型上突破传统民用摩托的圆润设计语言，采用更具未来感的折面设计，适配概念车型的整体设计定位。
