智能以太网远程IO控制模块结构设计

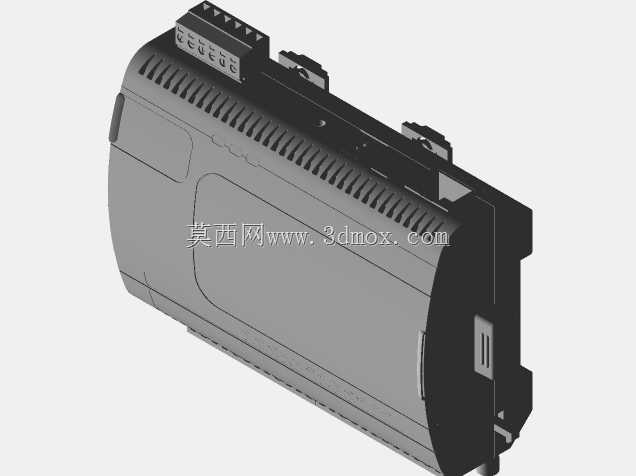

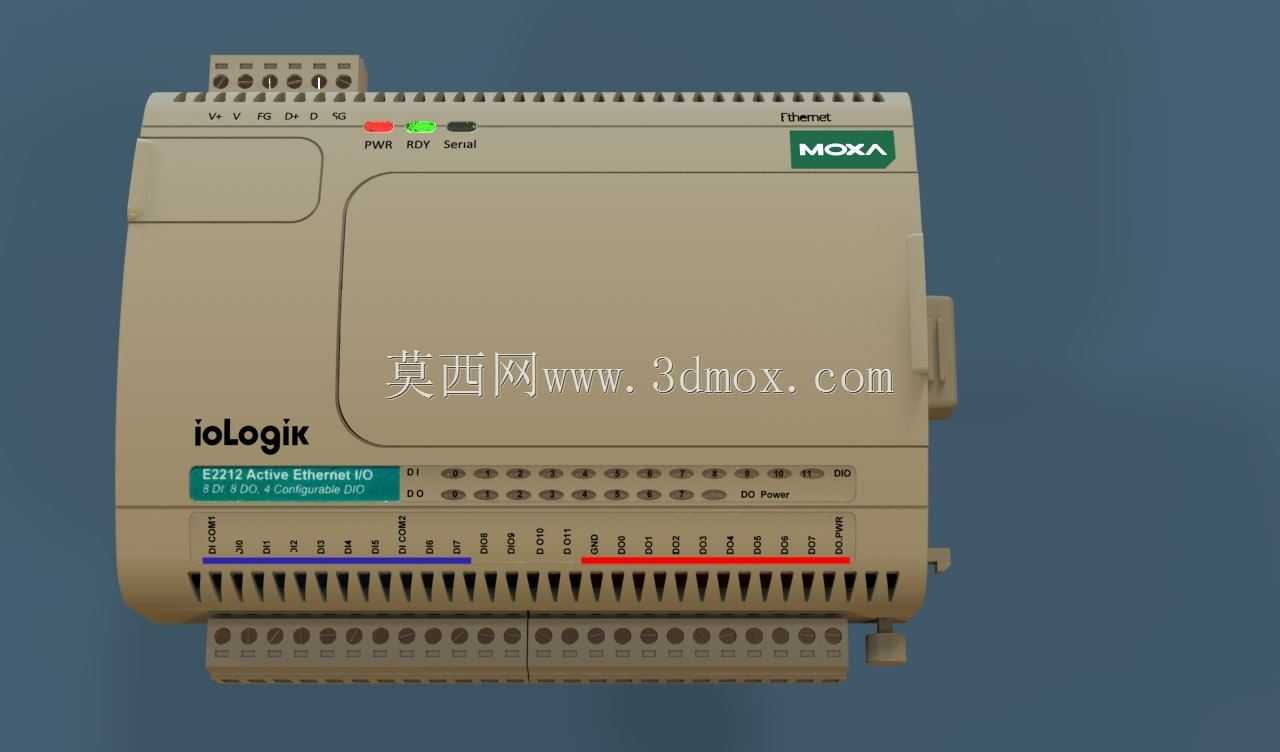

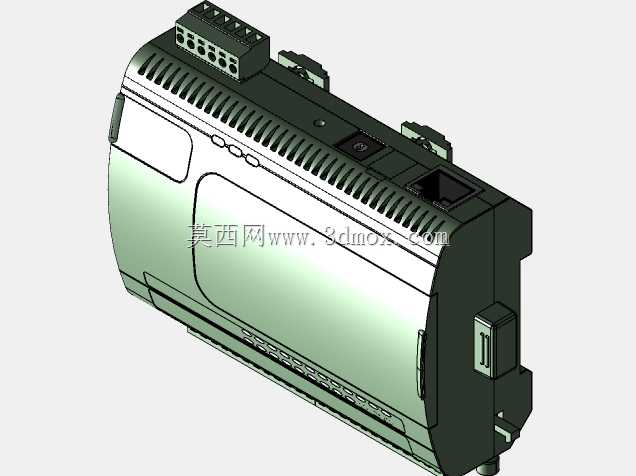

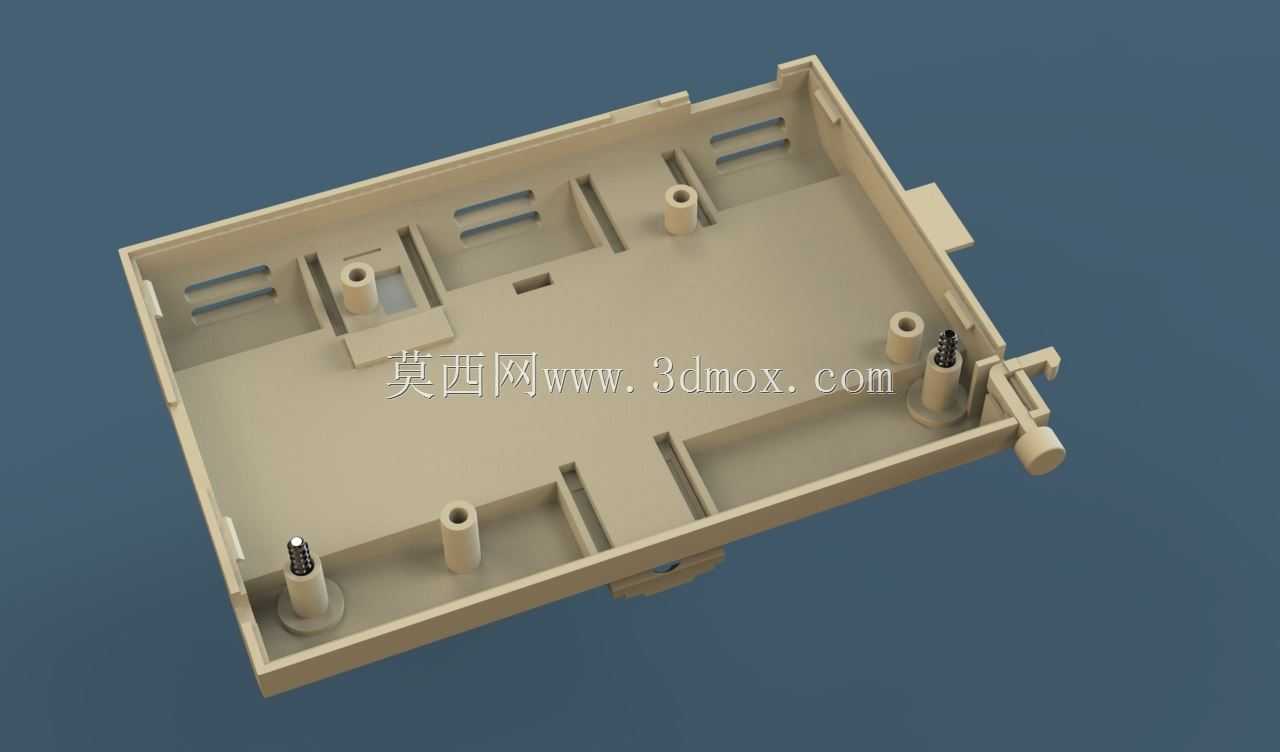

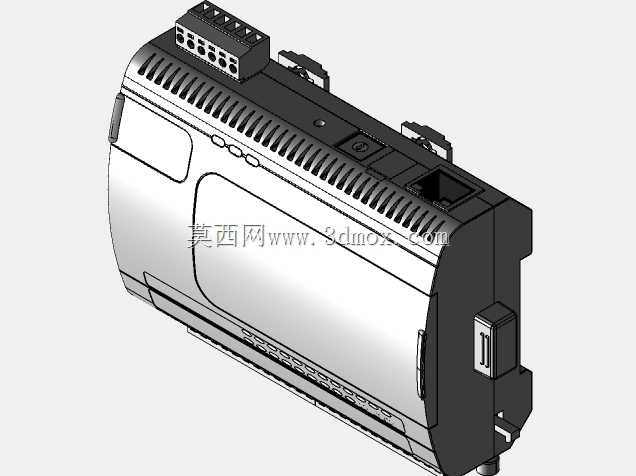

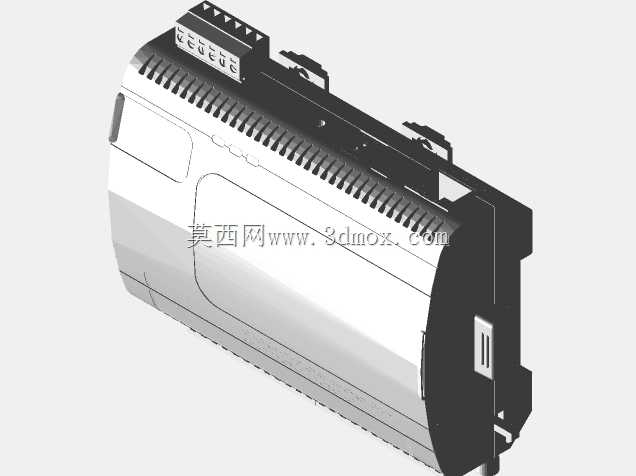

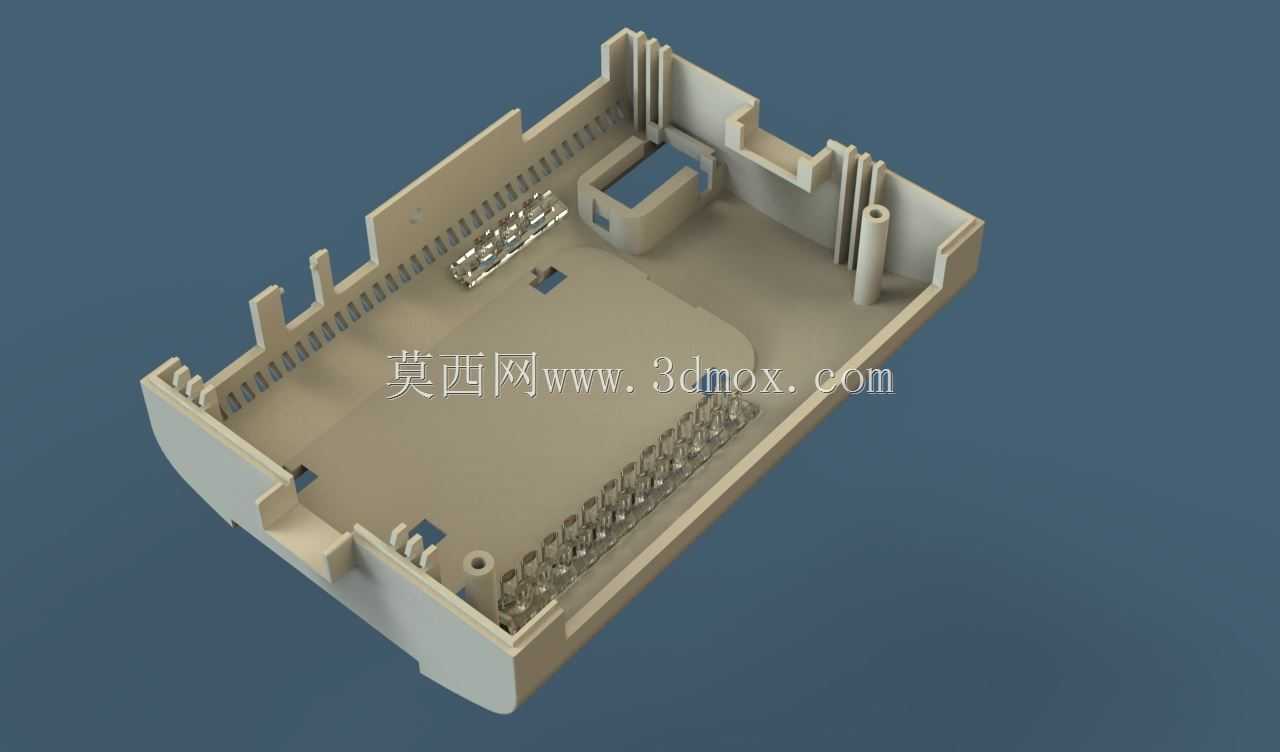

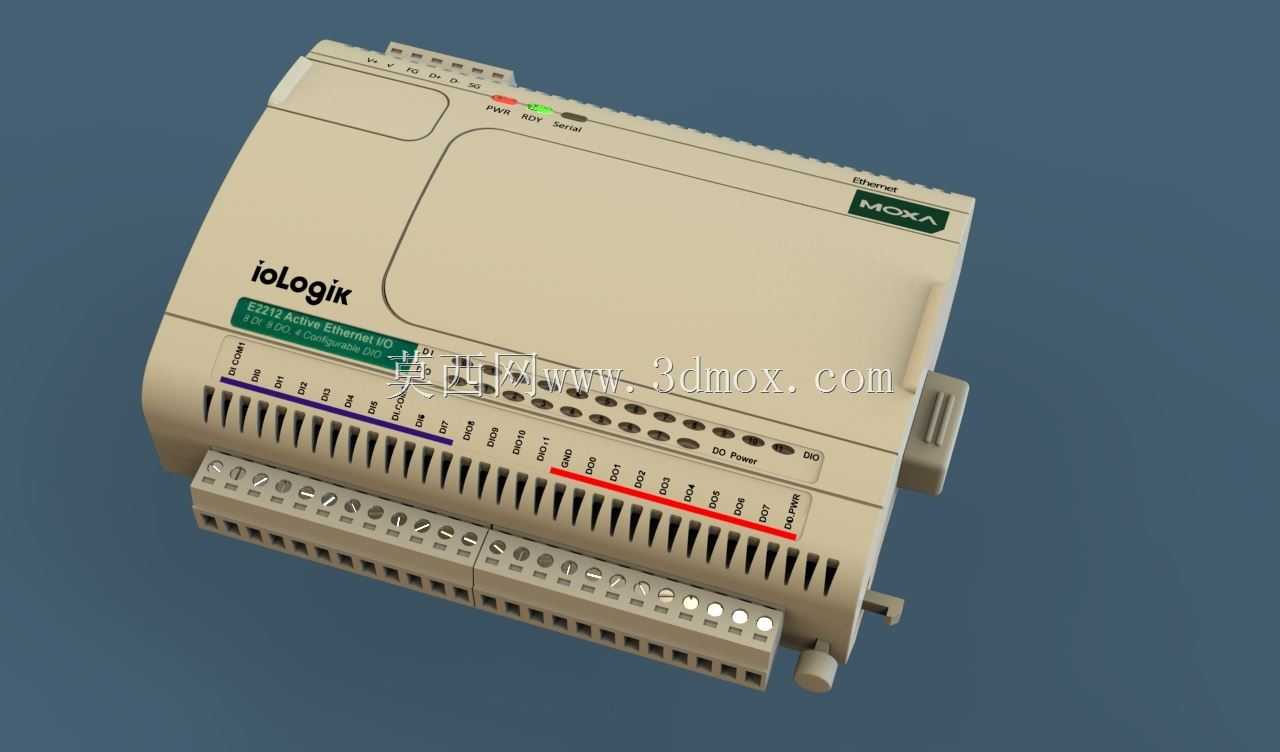

　　这款智能以太网远程输入输出模块，主要面向工业现场分布式数据采集与设备控制场景设计，在离散制造产线、过程控制站点、智能仓储运维、环境监测组网等场景中，承担现场侧信号与上层控制系统之间的中转传输作用，无需将所有信号线长距离敷设至主控柜，可就近部署在设备侧完成信号汇总，大幅降低现场布线成本与信号衰减风险。从结构设计层面来看，整体采用导轨式安装的壳体方案，壳体选用耐工业环境的阻燃工程塑料材质，表面做细磨砂纹理处理，既可以避免现场运维时留下指纹划痕，也能提升壳体表面的抗静电能力，适配多粉尘、轻度油污的工业车间环境。壳体正面的布局完全贴合现场运维的操作逻辑，顶部区域设置状态指示灯组，分别对应电源供电、以太网链路、运行状态、通道故障四类核心状态，

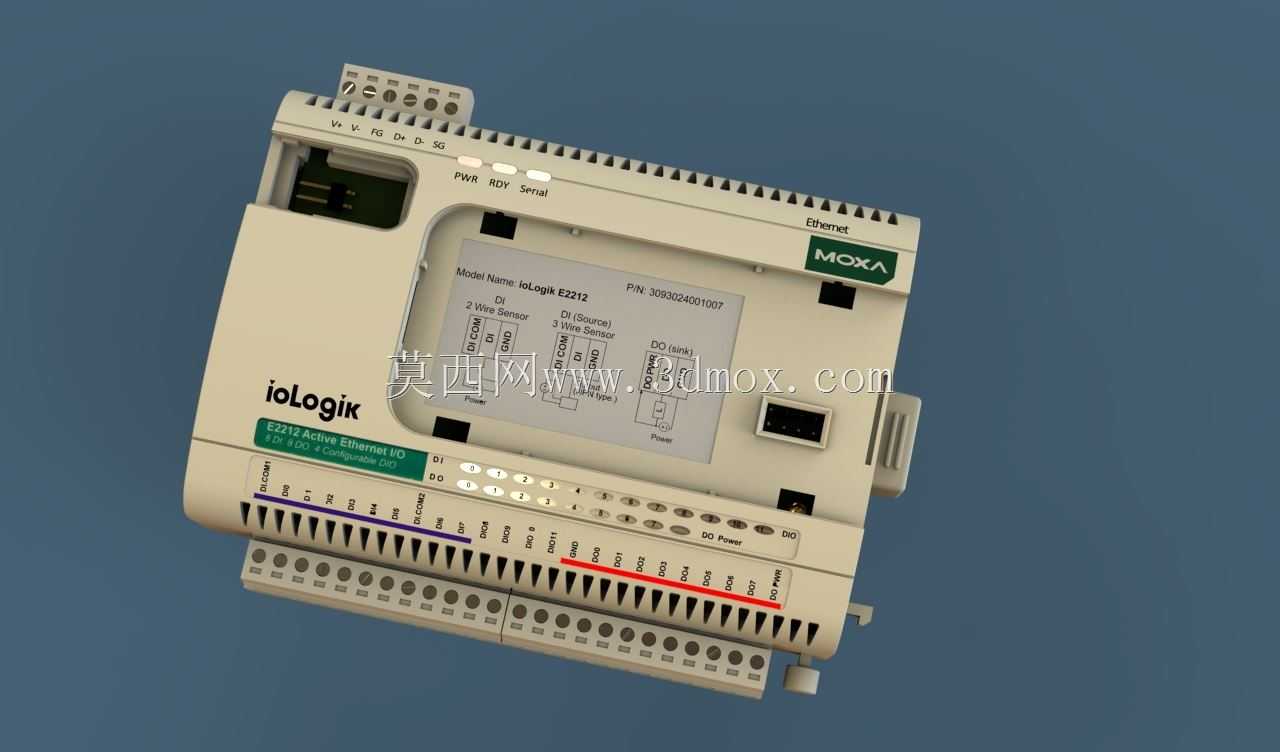

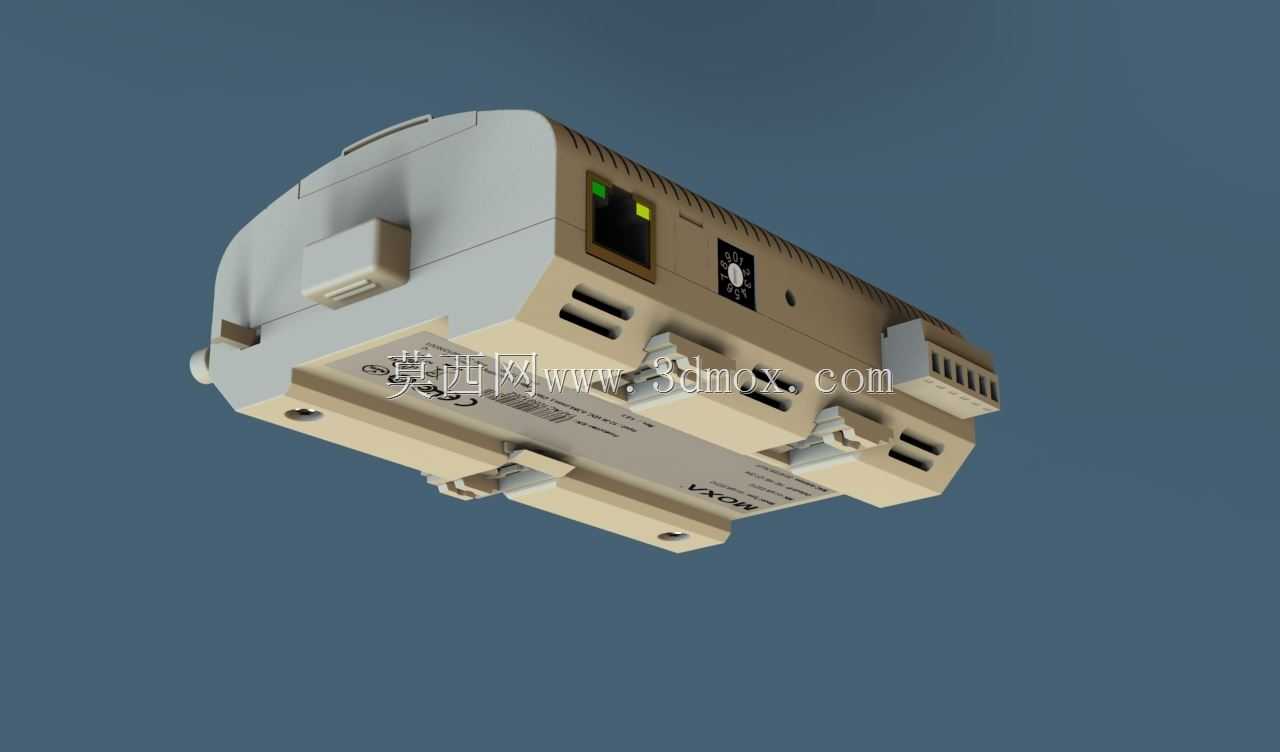

　　指示灯采用红绿双色区分，运维人员在巡检时无需连接上位机，站在柜前即可快速判断模块运行状态；中部区域预留清晰的通道标识位，每个IO通道对应独立的编号丝印，数字量输入、输出通道分别用不同颜色的标识条区分，避免接线时出现通道错接的问题。下部的接线端子采用可插拔式设计，端子排做了分段式结构，单段对应8个通道，接线时无需拆卸整个端子排，单段插拔即可完成单组通道的接线维护，端子螺丝选用防滑脱结构，避免现场接线时螺丝掉落至柜内引发短路风险。模块侧面预留标准DIN导轨卡扣，可直接适配工业现场通用的35mm标准导轨安装，安装时无需额外打孔固定，卡扣自带弹性锁止结构，安装后可通过手动扳动锁扣完成快速拆卸，模块上下两侧预留自然对流散热槽，

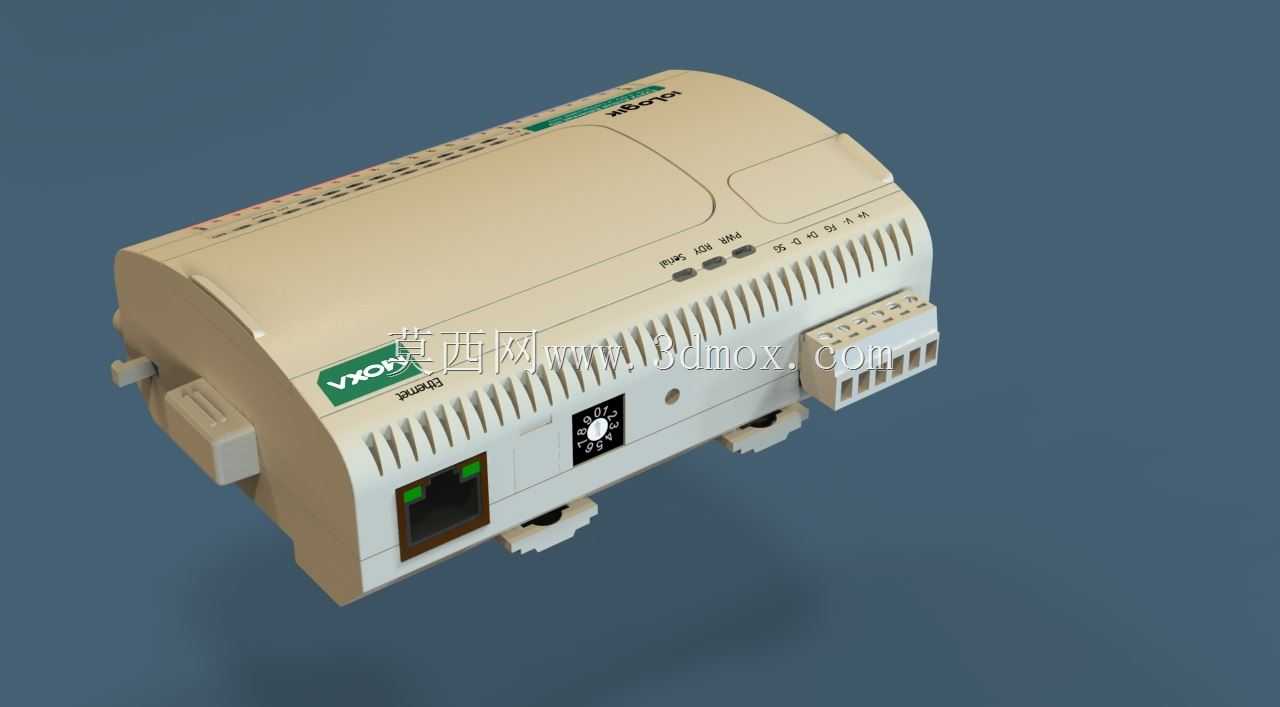

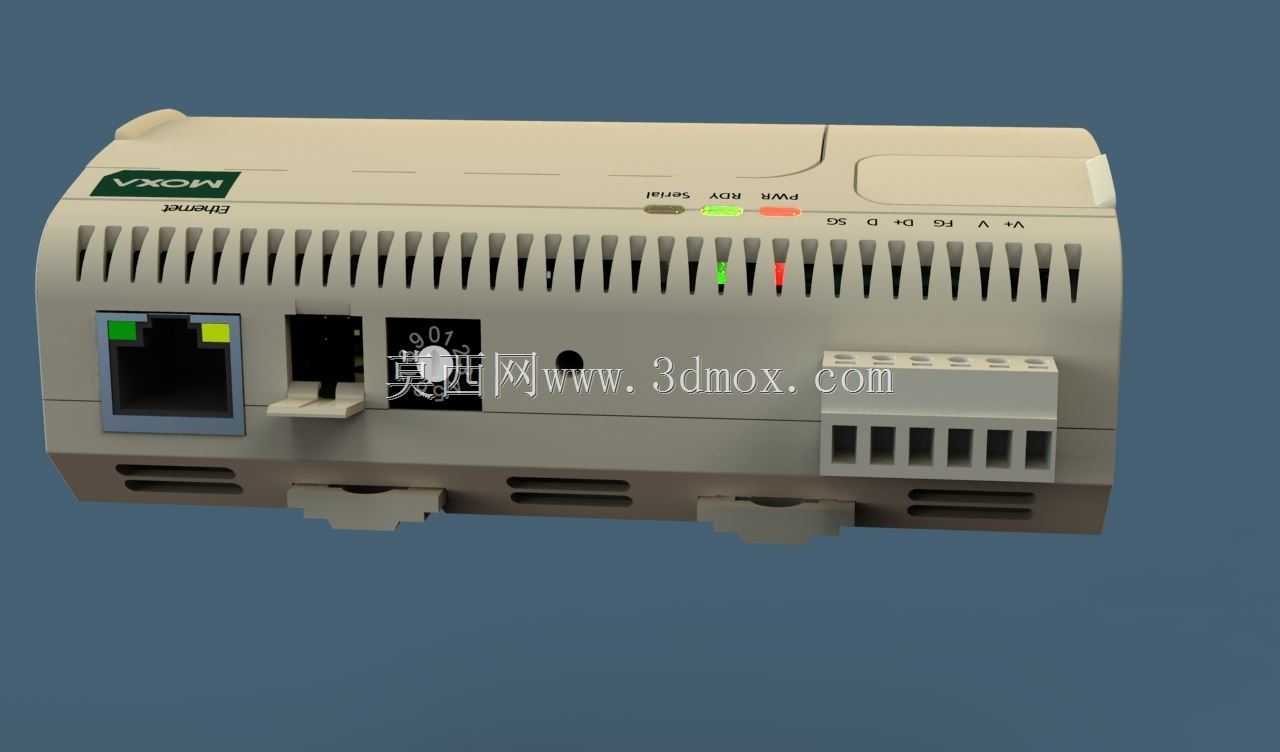

　　无需额外配置散热风扇，依靠壳体自身的空气对流即可满足长时间满负载运行的散热需求，避免风扇积灰引发的设备故障。以太网接口设置在模块侧端上部，接口旁自带链路状态指示灯，网线插入后可直观显示连接速率与链路状态，接口做了防松动的卡位设计，搭配带锁扣的工业网线可避免现场振动导致的网线脱落问题。从安装边界来看，模块整体宽度适配标准电气柜的安装间距，相邻模块并排安装时预留足够的接线操作空间，不会出现端子互相遮挡无法操作的问题，壳体深度控制在常规电气柜的安装深度范围内，关闭柜门前不会与柜内其他走线、元器件产生干涉。在功能层面，模块支持标准以太网通讯协议，可同时采集多路数字量输入信号、输出开关量控制信号，实现现场传感器信号采集、执行器动作控制的双向传输，内置的信号调理电路可对现场输入的开关量信号做滤波处理，避免现场电磁干扰引发的信号误判，输出通道带过流保护机制，当外接回路出现短路时可自动切断输出通道，避免模块内部电路烧毁。
