无风扇嵌入式工业控制计算机结构设计

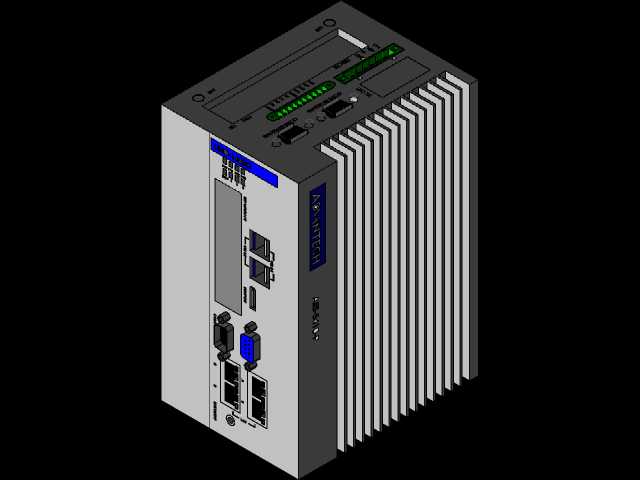

　　这款无风扇工业控制主机的三维结构，是针对严苛工业现场部署需求完成的整机设计，建模过程中完整还原了设备从外部接口布局到内部散热路径的全部结构细节，可直接用于设备选型适配、安装工位设计、配套附件开发等工程场景。从实际应用场景来看，这类设备常部署在车间产线设备层、户外机柜、智能仓储站点、新能源场站监控柜等环境中，需要耐受宽温域波动、粉尘侵袭、持续振动等复杂工况，因此整机结构从最初的方案阶段就围绕高可靠性做了针对性设计。整机采用一体化挤压铝型材作为主散热壳体，侧面的鳍片结构与内部热源安装位直接贴合，取消了传统PC内置的散热风扇，从根源上避免了风扇积灰、轴承磨损带来的故障点，同时鳍片的排布方向、齿厚、齿间距都经过热传导路径优化，能够将CPU、

　　通讯芯片、电源模块产生的热量均匀传导到整个壳体表面，依靠自然对流完成散热，可在-20℃到60℃的环境温度区间内持续稳定运行，无需额外配置散热辅件。接口布局方面，整机正面预留了多组工业级通讯端口，包含以太网接口、串行通讯接口、USB接口、显示输出接口，所有接口都采用加固式焊装结构，接口边缘与壳体之间预留了密封胶条安装槽，可满足IP40以上的防护等级要求，避免现场粉尘、切削液飞溅进入设备内部；同时接口的排布间距充分考虑了工业级加固插头的插拔空间，相邻接口之间预留了足够的操作余量，不会出现插头互相干涉无法插装的问题。设备的安装边界设计兼顾了多种部署方式，壳体背部预留了DIN导轨安装卡扣的固定位，可直接卡装在标准电气柜导轨上，

　　同时壳体四个边角预留了壁挂安装孔位，支持螺丝固定在墙面、设备侧壁等安装面，整机外形尺寸控制在紧凑的区间内，宽度适配标准电气柜的安装模数，深度方向不会超出常规机柜的内部纵深，无需为设备单独预留超大安装空间。内部结构设计上，主板采用层叠式安装结构，核心发热元件直接通过导热垫与主壳体的散热基面贴合，电源模块单独设置隔离安装腔，避免电源产生的电磁干扰影响通讯端口的信号稳定性，存储模块采用宽温级固态存储的安装位，取消了机械硬盘的减震支架设计，进一步提升设备抗振动冲击的能力，可适应产线设备运行时的持续振动工况。建模过程中对所有装配间隙都做了工程化校验，比如壳体拼接处的止口配合尺寸、接口与面板的开孔公差、

　　安装孔位的同轴度都按照实际钣金与机加工的工艺要求做了预留，结构件之间的连接采用隐藏式内六角螺丝，既保证了整机外观的整洁性，也避免了外露螺丝在工业环境中出现锈蚀、松动的问题。设备顶部预留了状态指示灯的导光条安装位，可直观展示电源、运行、通讯、故障的设备状态，指示灯的导光结构做了防眩光处理，在车间强光环境下也能清晰辨识状态，不会因为光线反射导致运维人员误判设备运行情况。从设备选型适配的角度来看，这个三维模型完整还原了整机的所有外部轮廓与接口位置，工程人员在做电气柜布局设计时，可直接导入模型完成空间干涉校验，提前预留接线、插拔操作的空间，避免现场安装时出现设备与线槽、其他电气元件干涉的问题；同时模型的散热结构细节也可为同类无风扇工业设备的结构设计提供参考，尤其是铝型材散热壳体的鳍片参数、热源贴合方式、密封结构设计，都经过实际工况的验证，可直接复用在同类型嵌入式控制设备的开发过程中。
