螺旋槽式滚珠循环运动演示结构

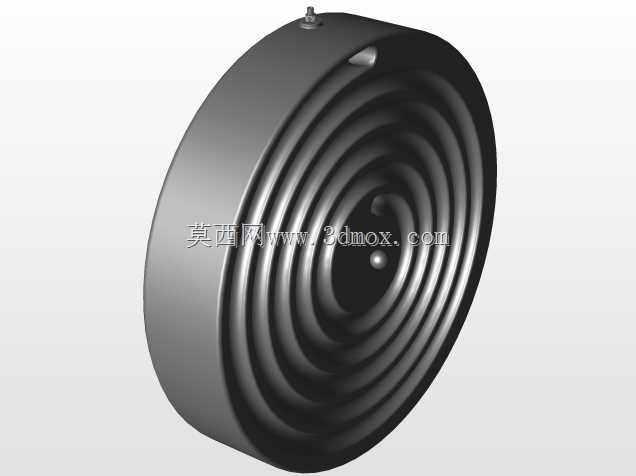

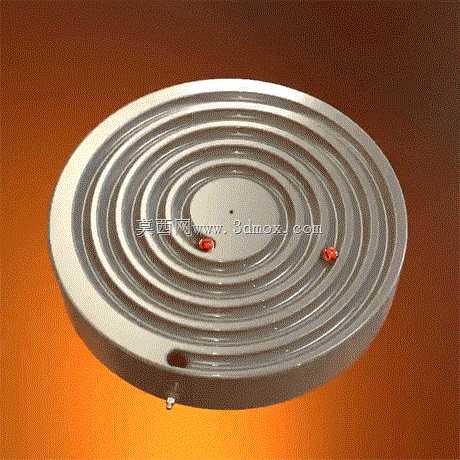

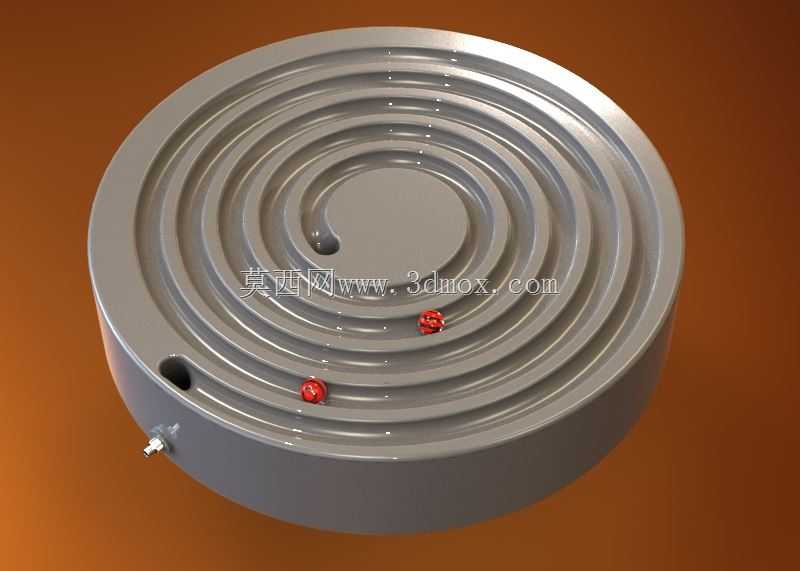

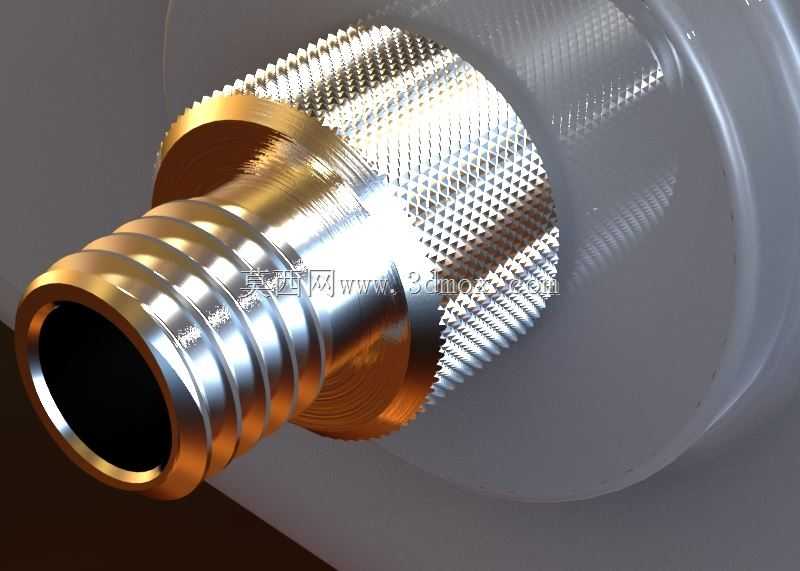

　　该螺旋运动结构核心为圆盘式等距螺旋槽道载体，主体采用圆柱盘式构型，整体外轮廓为规则圆柱形，端面开设连续闭合的等截面螺旋凹槽，槽道截面与内置滚动体直径匹配，滚动体可沿槽道完成连续循环滚动，侧面预留滚动体装入与限位接口，可实现滚动体从外圈层沿螺旋槽逐步向内圈层运动、再经回流通道回到起始位置的完整循环动作。这类结构常被用于机械原理教学演示场景，也可作为微型螺旋输送、螺旋分选机构的原理验证载体，在小型物料分选、精密微动进给单元的前期原理验证阶段，可直观呈现螺旋导向下滚动体的运动规律，帮助设计人员快速验证螺旋导程、槽道曲率与滚动体运动顺畅度的匹配关系。设计过程中首先确定螺旋槽的导程参数，需保证相邻槽道的壁厚满足结构强度要求，

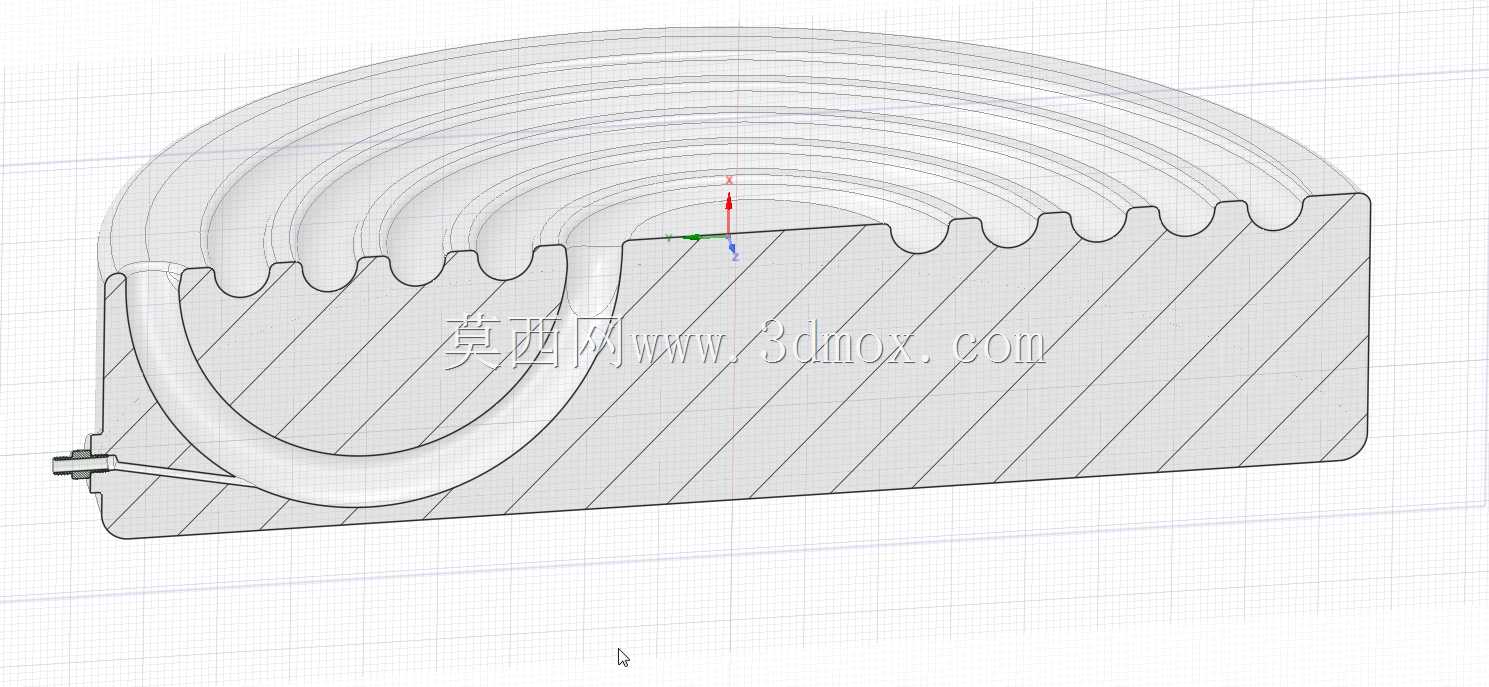

　　避免滚动体运动过程中出现槽道侧壁变形卡滞，槽道的表面粗糙度需控制在合理区间，降低滚动体运动过程中的摩擦阻力，同时在螺旋槽的首尾衔接位置设计平滑过渡的回流通道，保证滚动体换向时无冲击卡滞。安装边界上，该结构整体为独立盘式单元，底部可通过端面的定位接口固定在演示台架或试验基座上，侧面的接口可外接驱动组件，通过低速转动盘体即可带动槽内滚动体沿螺旋路径持续运动，无需额外复杂的传动链路。结构的槽道深度需略大于滚动体半径，防止滚动体运动过程中从槽道脱出，同时槽道的曲率变化需连续顺滑，避免出现局部曲率突变导致滚动体运动卡顿，在螺旋槽的最内圈与最外圈位置，需设计与回流通道对接的导向坡口，引导滚动体平稳进入回流路径完成循环。从实际应用角度看，

　　这类螺旋运动结构的验证数据，可直接迁移到螺旋送料机构、滚珠丝杠副的回流结构设计中，通过调整螺旋导程、槽道截面形状、滚动体规格，可适配不同尺寸规格的物料输送或者精密传动需求，盘式的构型相比长轴式螺旋结构占用空间更小，适合在紧凑安装空间内完成螺旋运动原理的展示与功能验证，结构整体无复杂异形构件，加工难度较低，可通过常规铣削加工完成槽道成型，适合作为原理样机快速制作验证设计思路。
