本田VF750摩托车发动机曲轴结构设计

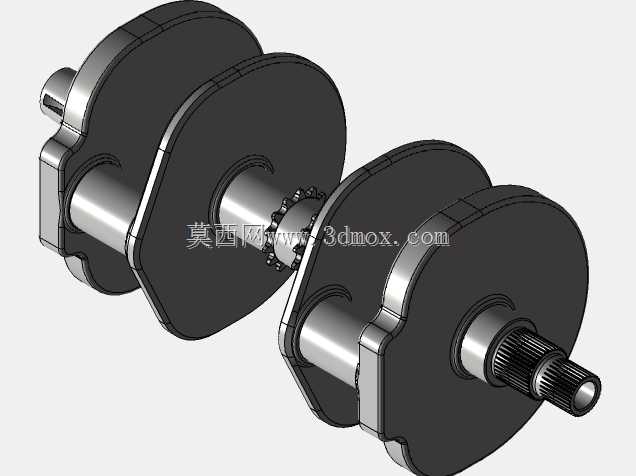

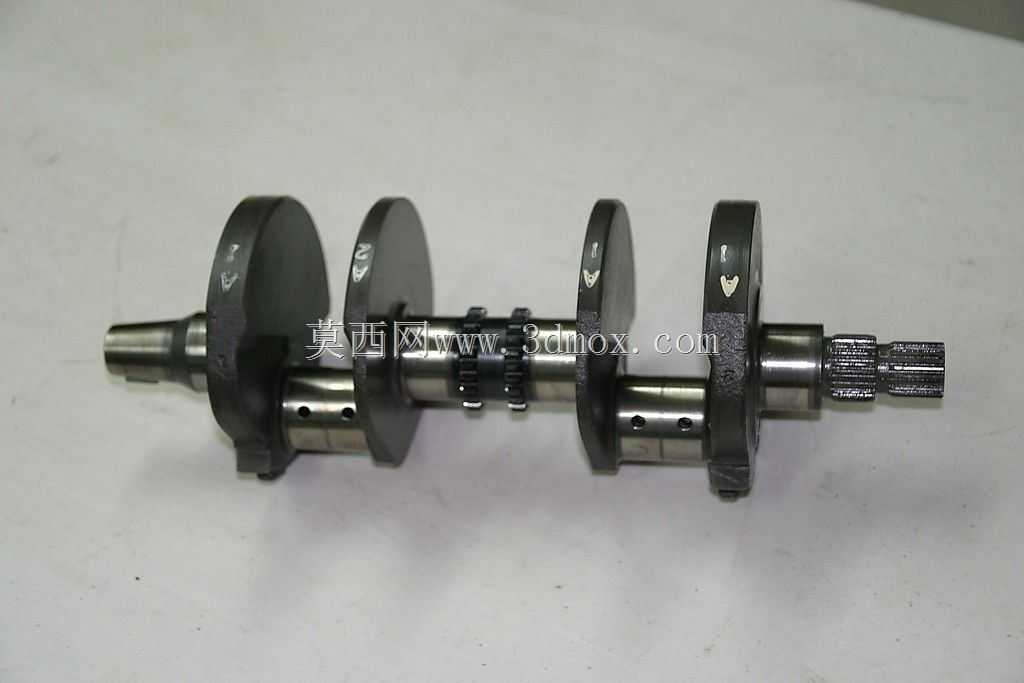

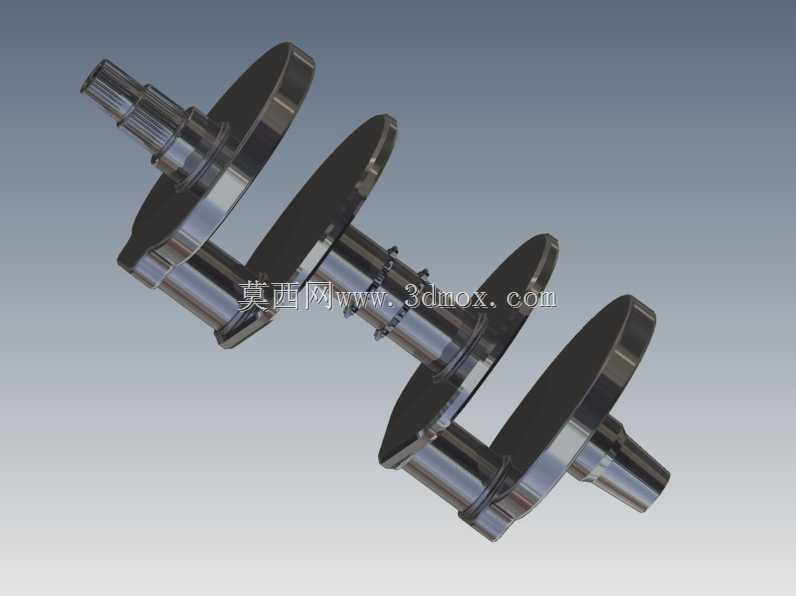

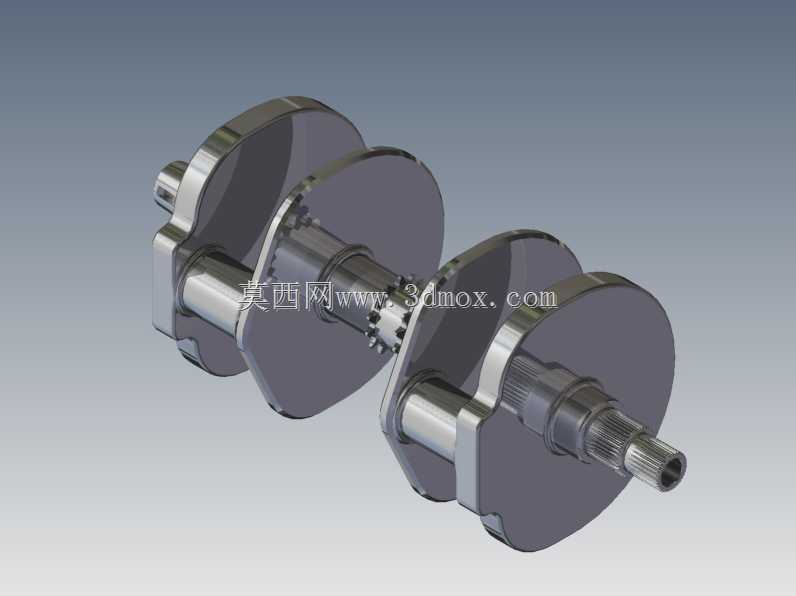

　　曲轴作为内燃机核心动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩输出的关键职能，在摩托车动力总成中，其结构强度、动平衡精度直接决定整机运行可靠性、动力输出平顺性与使用寿命。这款适配VF750机型的曲轴，采用整体式多曲拐结构布局，对应V型四缸发动机的点火间隔与缸体夹角设置曲拐相位，可保证各缸做功冲程交替衔接时扭矩输出无明显断点，降低动力传递过程中的冲击载荷。从结构设计逻辑来看，主轴颈与连杆轴颈的过渡圆角采用大圆弧平滑过渡设计，可有效分散交变载荷作用下的应力集中，避免长期高转速运转时出现轴颈根部疲劳断裂风险；轴颈表面预留有精加工余量，实际生产中可通过高频淬火+精磨工艺提升表面硬度与尺寸精度，满足高负荷工况下的耐磨要求。

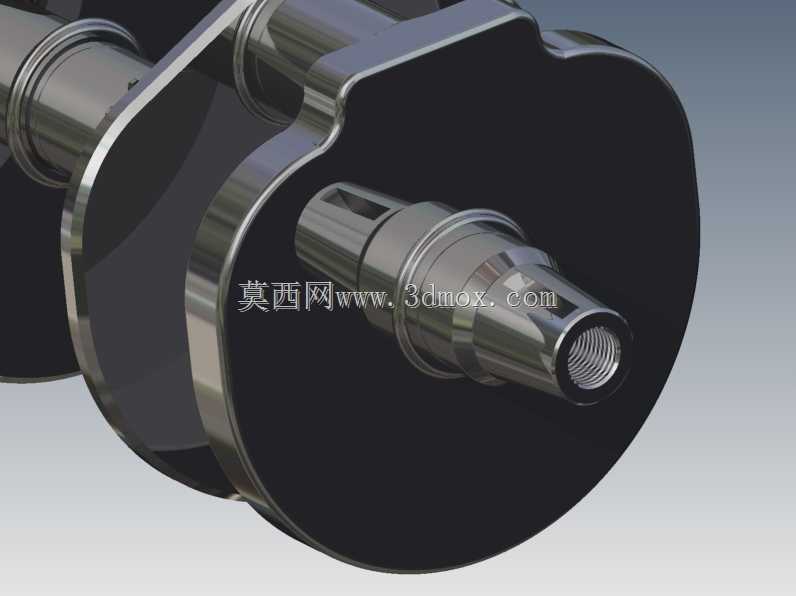

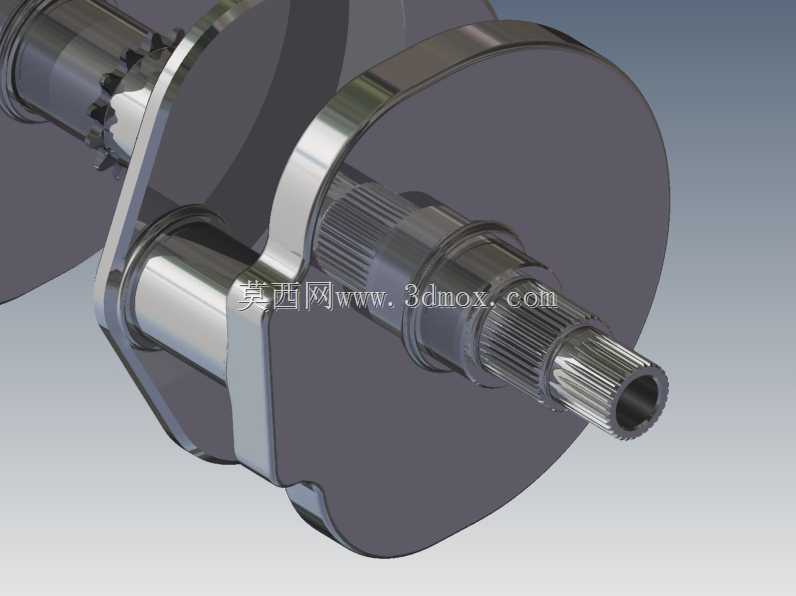

　　曲轴两端分别设置有正时驱动齿结构与动力输出花键，前端齿形结构可精准匹配正时传动系统，保证配气相位与活塞运动行程的同步精度，避免出现气门碰撞活塞的恶性故障；输出端花键采用渐开线齿形，可在传递大扭矩时保证齿面受力均匀，降低花键磨损与松脱概率。曲臂上集成有平衡配重结构，配重块的形心位置与曲拐偏心质量经过匹配计算，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，大幅降低发动机高转速运转时的整机振动，提升骑行过程中的驾乘舒适性。安装边界方面，各主轴颈的同轴度公差需严格控制在微米级，装配时需与曲轴箱主轴承座精准配合，轴向定位间隙需匹配热膨胀余量，避免冷机启动时出现卡滞、热态运转时出现轴向窜动超差问题；

　　连杆轴颈的直径与宽度尺寸需与连杆大头轴承的配合公差匹配，保证润滑油膜可稳定形成，减少轴瓦异常磨损。在维修与改装场景中，该曲轴的三维数模可用于拆解测绘、故障件尺寸比对，也可作为动力改装时的强度校核基准，帮助技术人员快速判断改装方案中曲轴的载荷冗余是否满足动力提升后的工况要求，避免盲目改装导致的部件失效。
