CR2032纽扣式锂锰电池三维结构建模

　　在消费电子、工业测控、便携医疗设备的结构设计环节，CR2032这类扣式锂锰电池的选型与安装适配，是很多小型化设备供电方案里绕不开的环节。做这类电池的三维建模时，首先要锚定实际安装场景的边界约束：这类电池常规应用在电脑主板CMOS供电、汽车遥控钥匙、小型温湿度记录仪、穿戴式健康监测设备、工业传感器节点的备用供电位，很多场景里电池仓的空间冗余极小，建模时的尺寸公差控制直接影响后续结构件的装配可行性。从功能特性来看，CR2032标称输出电压3V，自放电率极低，常温存储下的电量保持能力足以支撑多数低功耗设备数年的备用供电需求，放电曲线平稳，不会像部分干电池那样在电量衰减阶段出现电压陡降导致设备工作异常，

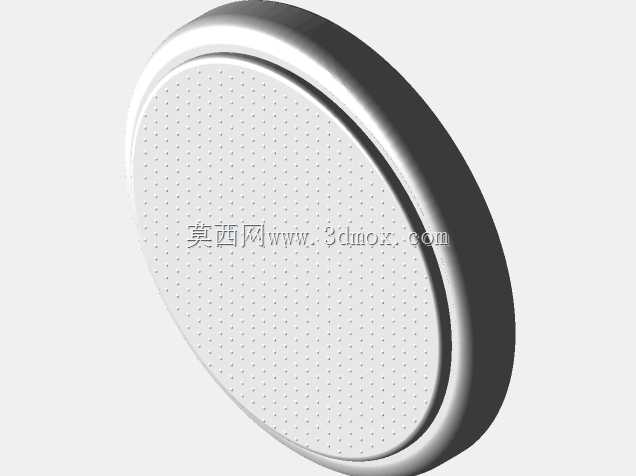

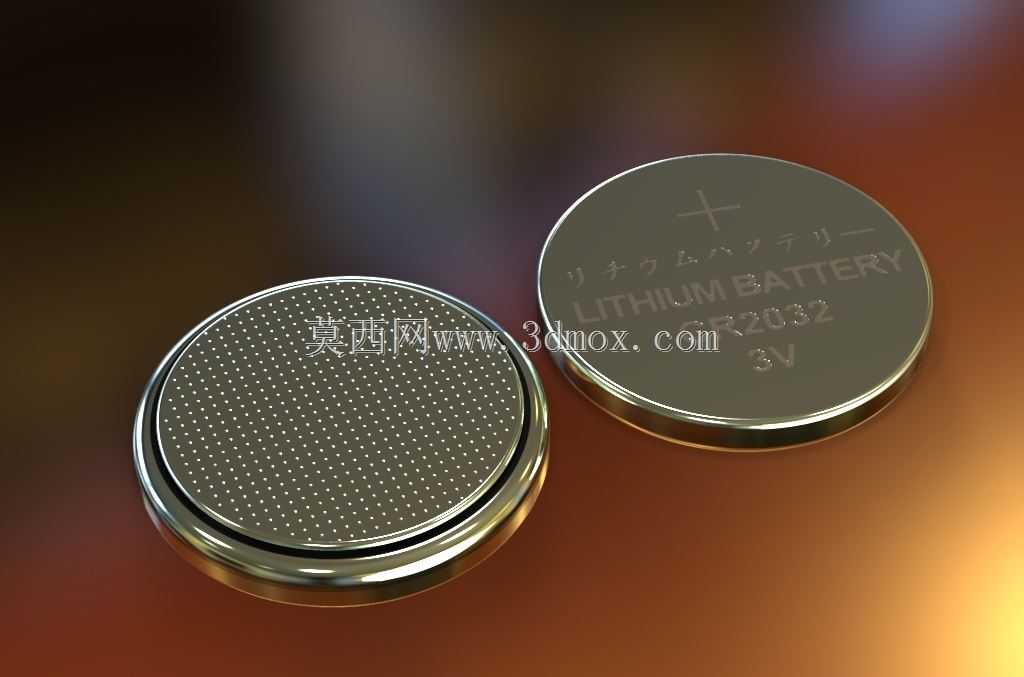

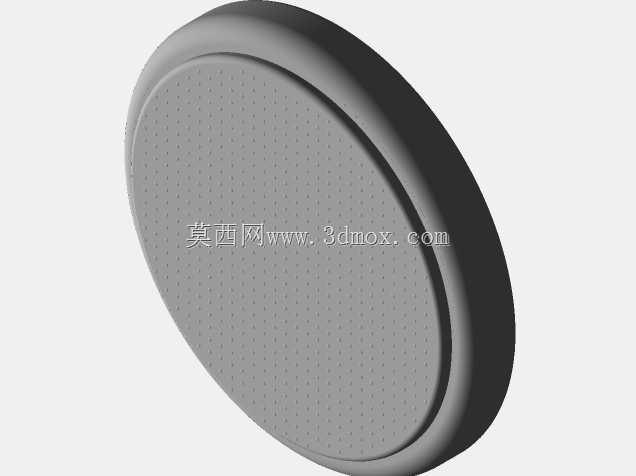

　　这也是它能在各类低功耗便携设备里被广泛采用的核心原因。建模过程中，外形尺寸的还原要贴合实际量产件的公差带：整体直径20mm，整体厚度3.2mm，正极面采用带细密防滑凸点的不锈钢冲压壳面，这些凸点不仅是外观标识，实际装配时能增加与电池仓正极弹片的接触摩擦力，避免设备受振动冲击时出现接触断电的问题；负极面为平整的不锈钢封底，边缘的卷边结构是密封核心，建模时要还原卷边的圆弧过渡，不能做成直角结构，否则后续做装配干涉检查时会出现误判，实际量产的电池卷边处有绝缘密封层，尺寸上要预留0.05mm左右的装配间隙，避免电池仓压合时刮破密封层导致漏液。设计思路上，要区分开正负极的结构特征：正极面中心区域印有极性标识与型号标注的位置，

　　建模时可以预留对应的贴图位，方便后续做整机渲染时还原真实产品细节；负极面的平整度要严格控制，因为多数设备的负极接触弹片是平面弹片，若建模时负极面出现弧度偏差，会导致仿真接触压力计算失真，后续打样时容易出现接触电阻过大的问题。还要考虑不同安装方式的适配：常见的CR2032安装有插件式电池座、贴片式电池座、卡扣式电池仓三种结构，建模时要把电池外壳的壁厚控制在量产实际的0.2mm左右，不能为了建模省事做厚壳体，否则在做卡扣式仓体的装配仿真时，会出现卡扣无法卡入电池卷边槽位的错误结果。另外，电池的边缘圆角要符合实际冲压件的成型特征，上下壳体的配合处不能出现穿模或者缝隙过大的问题，因为这个位置是密封胶的填充区域，

　　结构还原度直接影响后续做整机可靠性仿真时，对电池仓密封结构的判断准确性。很多新手建模时容易忽略正极面凸点的排布规律，实际量产的CR2032正极凸点是规则的矩阵式排布，凸点高度在0.1mm左右，这个细节不仅影响外观真实感，在做弹片接触仿真时，凸点的存在会改变接触应力的分布，若省略这个结构，仿真得到的接触压力值会和实际装配情况有明显偏差，导致后续弹片设计的弹力参数选错，出现要么弹片压力过大压坏电池外壳，要么压力过小接触不良的问题。
