民用住宅屋顶分布式光伏发电组件

　　分布式户用光伏场景中，屋顶安装的太阳能电池板是整套发电系统的核心光电转换单元，这类组件的设计首先要匹配民用建筑屋顶的承载边界，常规单块组件的长宽尺寸控制在1.7m*1m区间内，厚度不超过40mm，单块重量控制在20kg上下，避免超出民用坡屋顶、平屋顶的常规承重限值，安装时组件与屋面预留10-15cm的通风间隙，既可以降低组件工作温度提升发电效率，也能避免长期贴合屋面造成的防水层老化加速。从功能特性来看，这类晶硅电池组件的光电转换效率覆盖18%-22%区间，表面采用高透低铁钢化玻璃封装，边框采用阳极氧化铝型材，能够耐受户外冰雹、强风、紫外线长期照射的工况，接线端采用IP67防护等级的快插接头，减少户外接线的漏电、进水隐患。

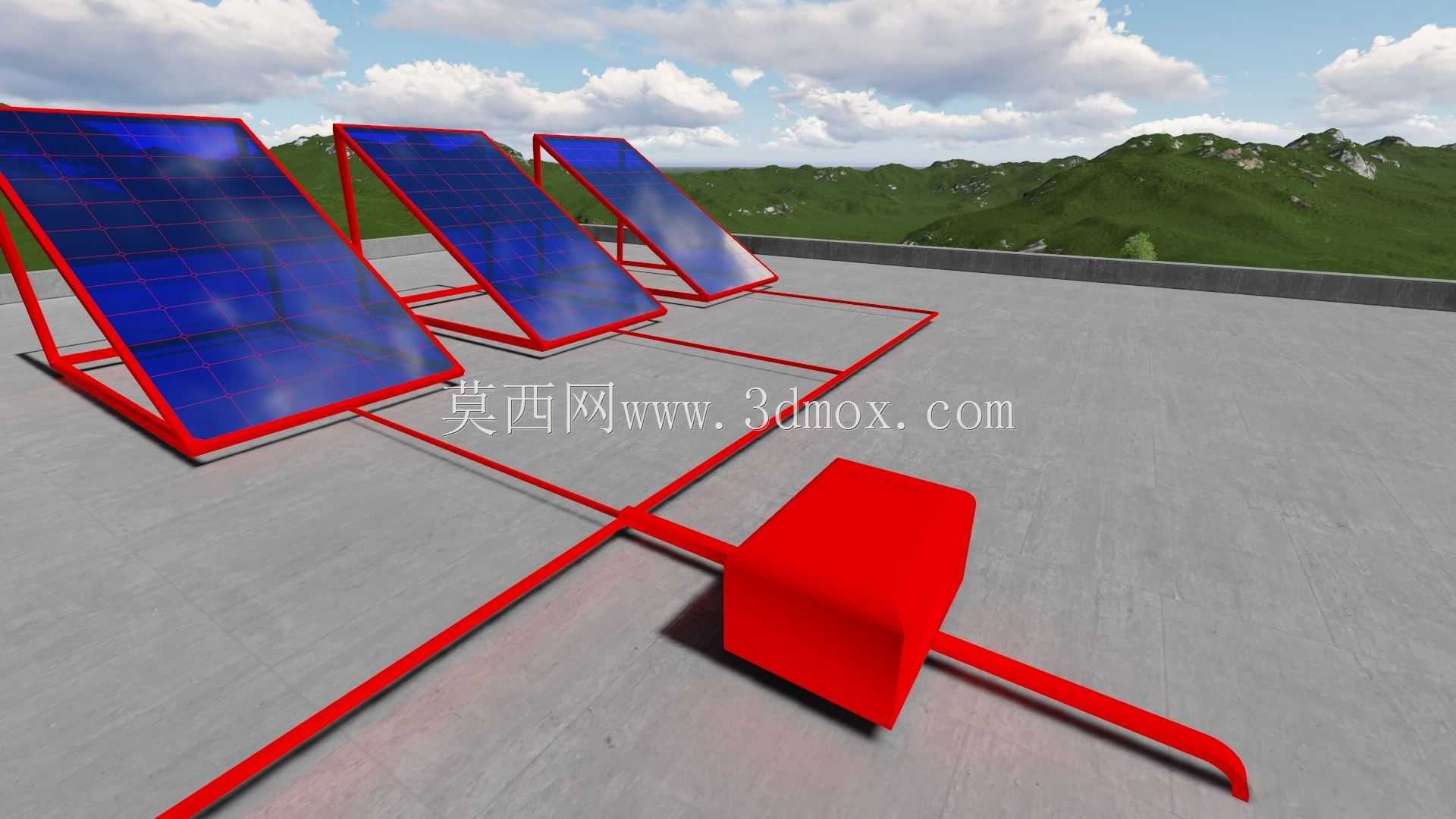

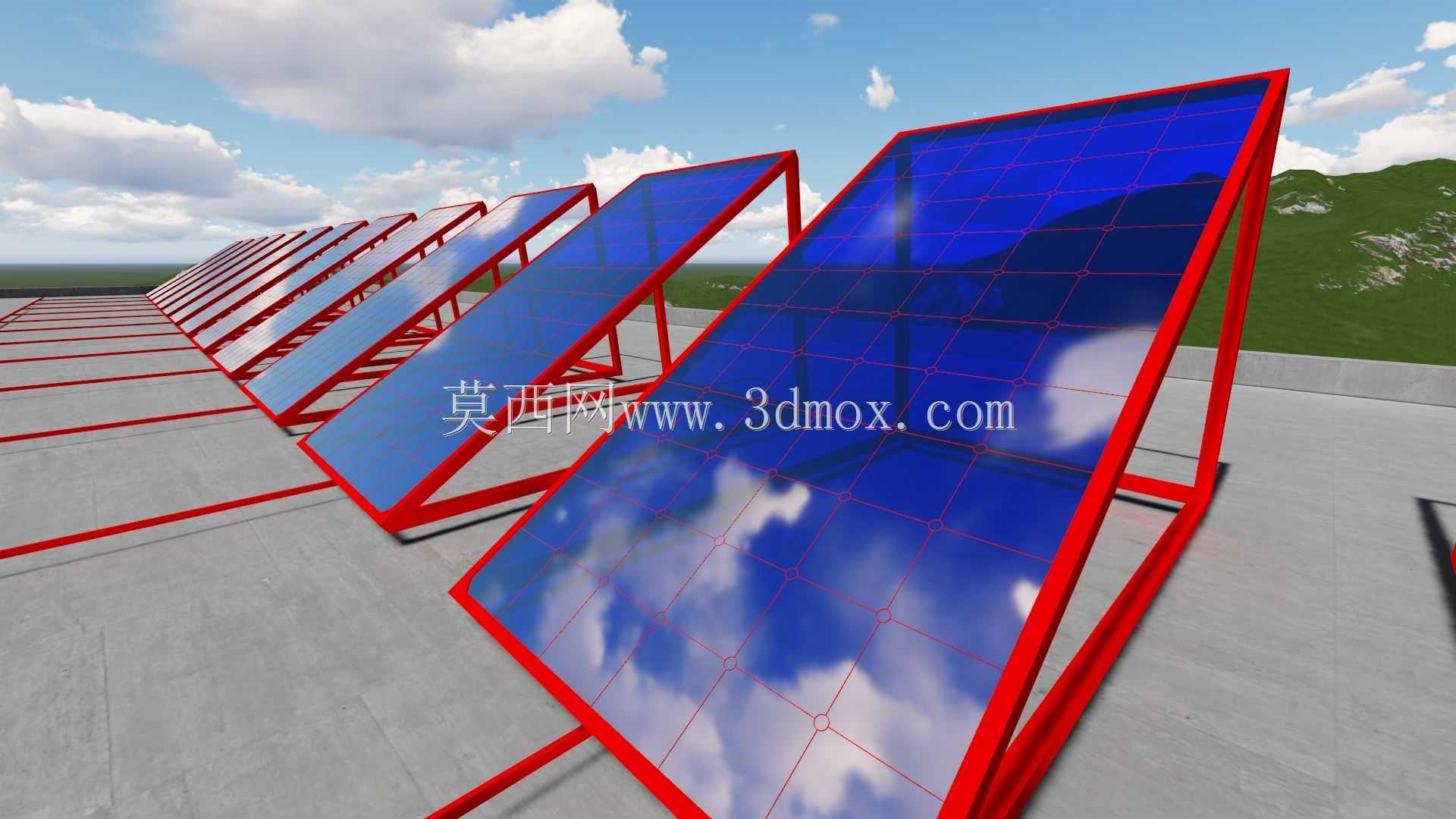

　　设计这类组件的排布方案时，首先要结合屋面的朝向、倾角调整组件安装角度，北半球民用场景通常将组件朝南布置，倾角匹配当地纬度值±5°区间，最大化接收年太阳辐射量，同时要避开屋面烟囱、通风口、周边树木的阴影遮挡区域，单串组件的排布要预留检修通道，单块组件之间预留2-3cm的伸缩间隙，抵消热胀冷缩带来的结构应力。从实际应用场景来看，这类组件既可以单户独立组成离网发电系统搭配储能电池使用，也可以多块串联后组串接入并网逆变器，实现余电上网，在农村自建房、城市独栋别墅的屋顶改造项目中应用广泛，组件的安装支架通常采用铝合金或镀锌钢材，根据屋面类型选择挂钩式、压重式固定方案，坡屋顶采用挂钩穿透瓦面固定在屋面檩条上，平屋顶可采用水泥墩压重式固定，

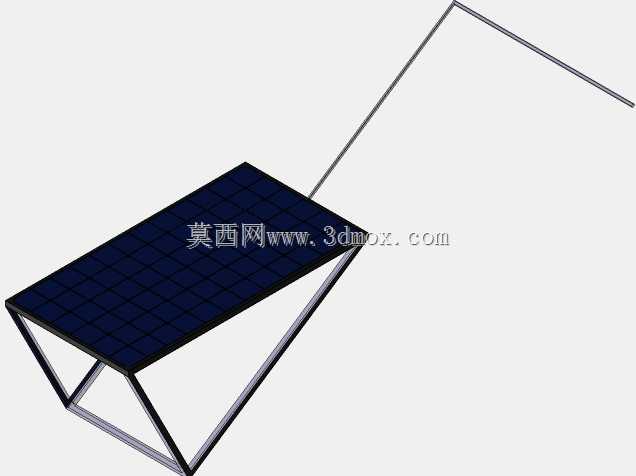

　　避免破坏原有屋面防水结构。建模过程中需要重点还原组件的层压结构细节，包括表面钢化玻璃的透光质感、晶硅电池片的栅线排布、边框的安装孔位、接线盒的出线位置，这些细节直接影响后续安装排布模拟的准确性，在做整套光伏系统的三维排布时，可以通过单块组件的阵列快速完成屋面布置，同时校验组件之间的阴影遮挡距离，冬至日上午9点至下午3点时段组件之间无互相遮挡是排布的核心校验标准，避免阴影造成的热斑效应影响组件使用寿命。
