线切割工艺验证趣味结构件

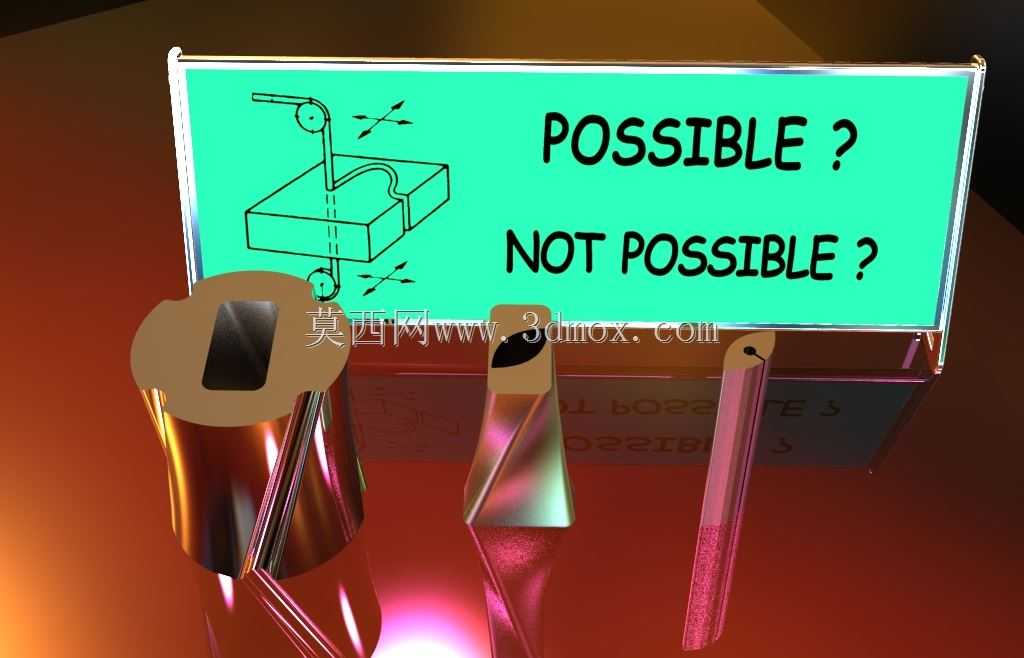

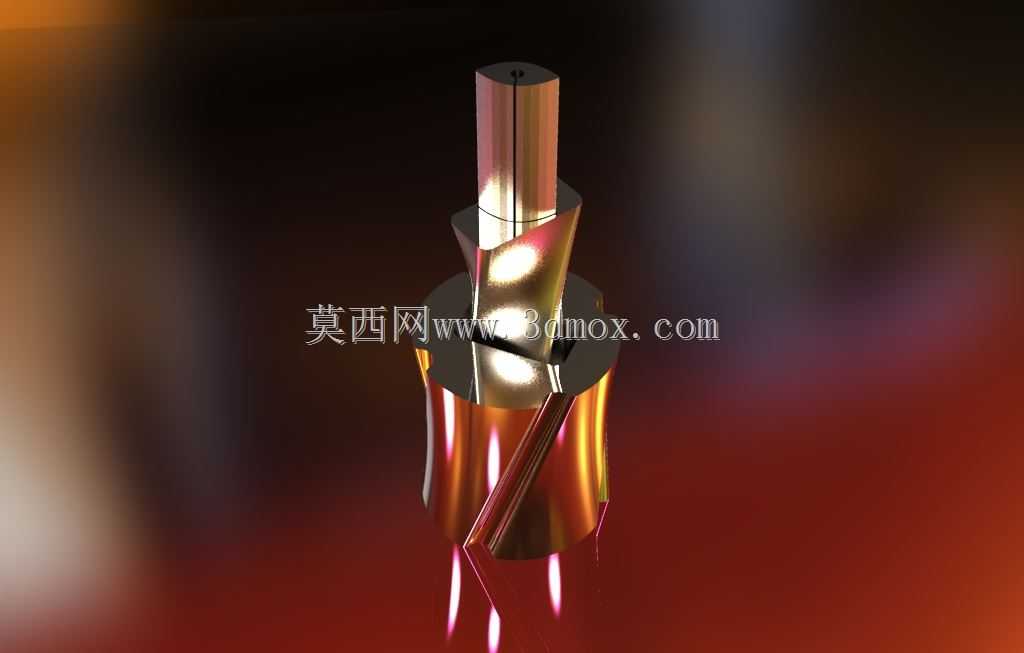

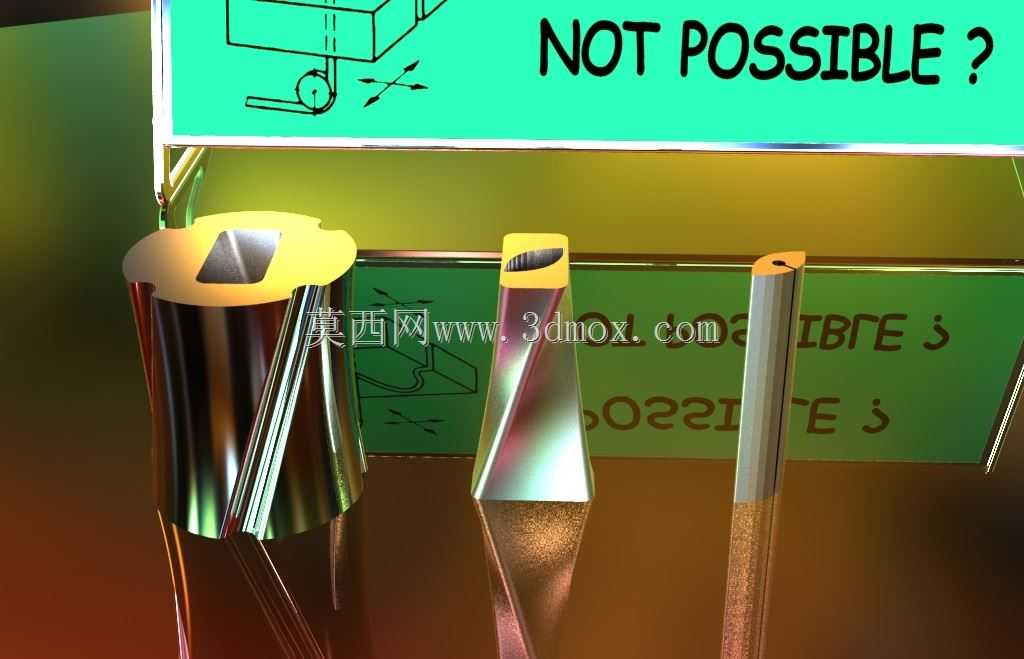

　　这类结构件主要用于线切割加工的工艺可行性验证场景，在职业技能实训、加工工艺推演、机床精度校验环节都有实际应用价值。日常线切割加工前，工艺人员常会通过这类看似违背常规装配逻辑的结构，校验走刀路径的合理性、材料切割后的形变余量控制，以及拆分零件的配合公差设定。从设计思路来看，这类结构没有采用常规的一体化成型逻辑，而是将看似无法拆分的整体轮廓，通过斜向走刀、异形剖面拆分的方式，拆解为多个可独立加工的单体零件，再通过特定角度的插接、嵌合完成组装，最终呈现出常规认知里无法通过切割实现的整体形态。做这类结构设计时，首先要明确线切割机床的走刀边界，钼丝的最小切缝宽度要提前纳入尺寸链计算，每个拆分零件的剖面角度要匹配装配时的插入轨迹，

　　避免出现装配干涉，同时要控制每个单体零件的外形尺寸，适配常规快走丝、中走丝机床的工作台装夹范围，零件的装夹基准面要预留足够的压装位置，避免加工过程中因为材料应力释放导致零件移位。实际加工这类零件时，不需要额外的工装夹具，直接用常规的压板装夹即可，原材料选用常见的45号钢或者亚克力板材都能实现加工效果，切割时要根据材料厚度调整电参数，厚板切割时要适当降低走丝速度，保证剖面的粗糙度满足装配配合要求，不需要额外的后处理工序就能完成组装。这类结构除了工艺验证用途，也常作为机加工教学的演示案例，帮助新手理解线切割的走刀逻辑、公差配合的实际应用，打破常规的结构设计思维定式，在实际生产中，类似的拆分思路也常应用在异形镶件、

　　复杂模具型腔的加工拆分上，通过合理的路径规划，把无法直接整体加工的结构拆分为可线切割加工的单体，再拼接为整体，降低复杂结构的加工难度，减少特种加工的成本投入。设计这类结构时还要注意，每个拆分零件的棱角位置要预留微小的工艺圆角，避免线切割换向时出现过烧缺陷，同时装配配合面的公差要控制在滑动配合区间，既不能过松导致组装后结构松散，也不能过紧导致无法顺利装配，要结合切割时的材料形变预留0.02到0.05毫米的配合余量，适配不同材料切割后的回弹特性。
