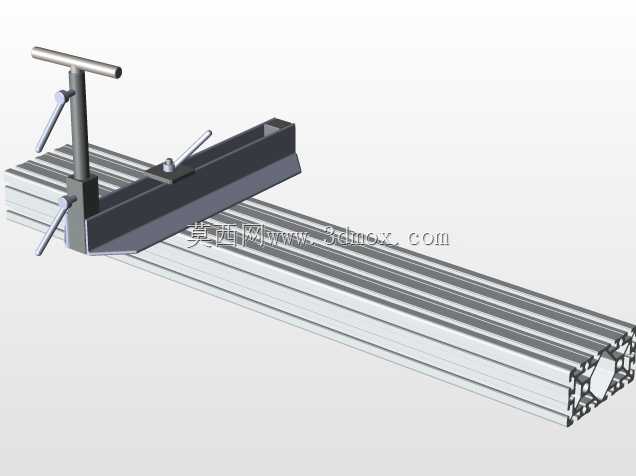

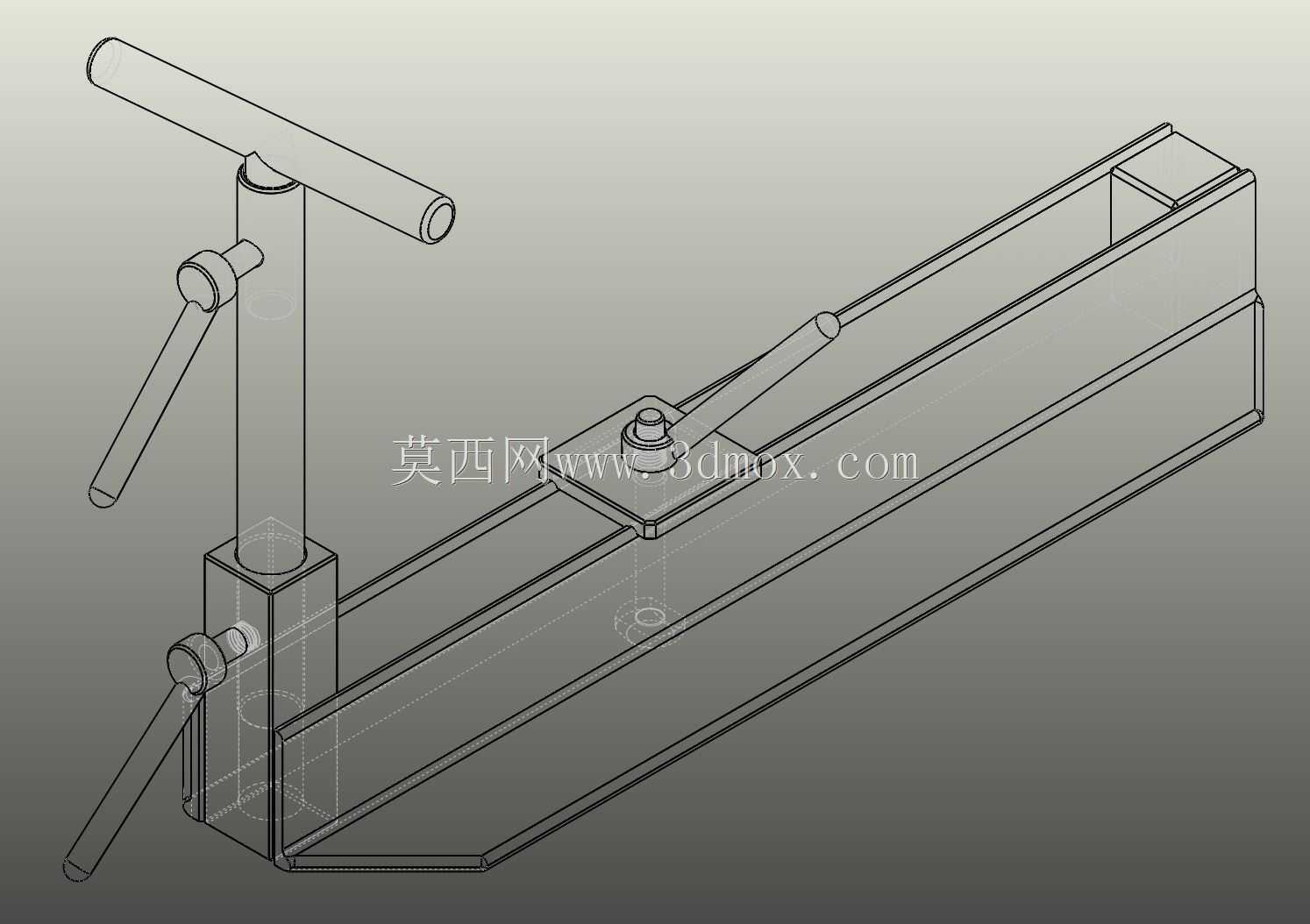

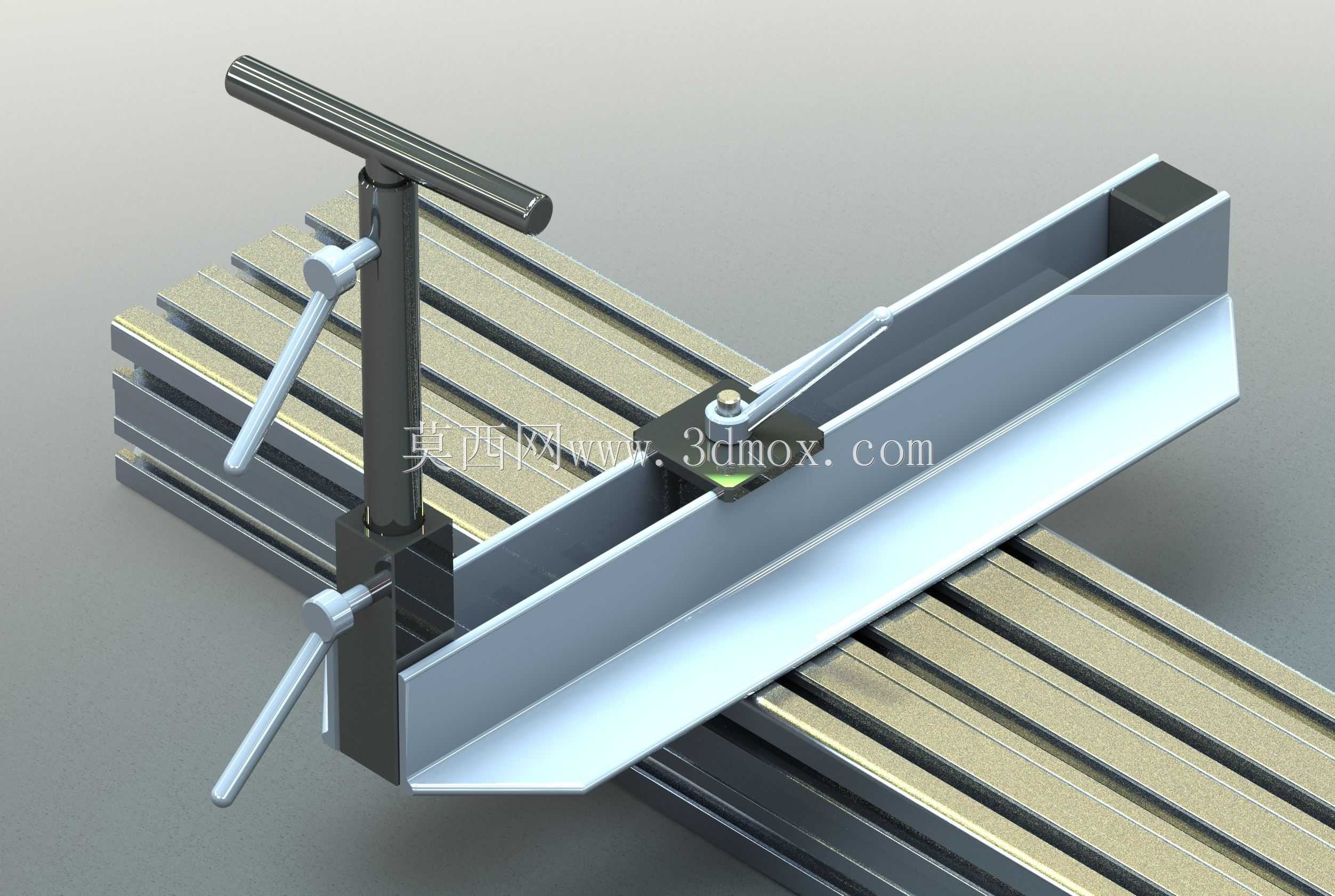

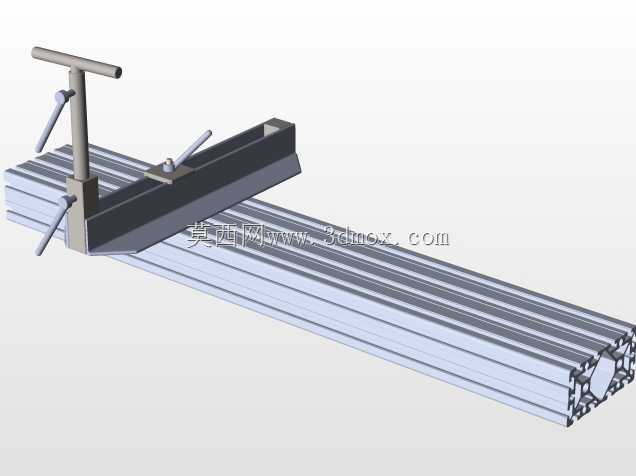

木工车床可调式夹持刀架总成结构

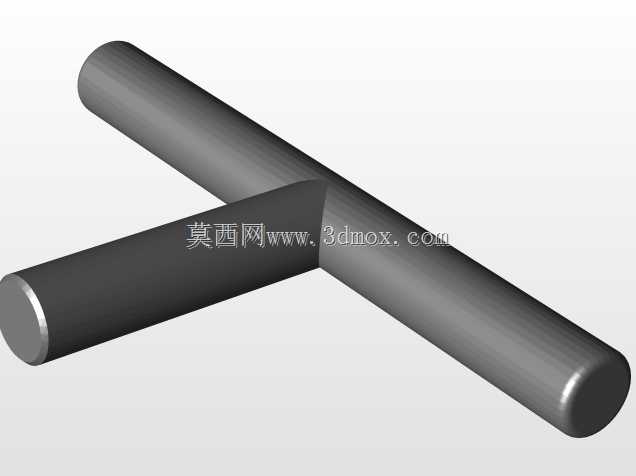

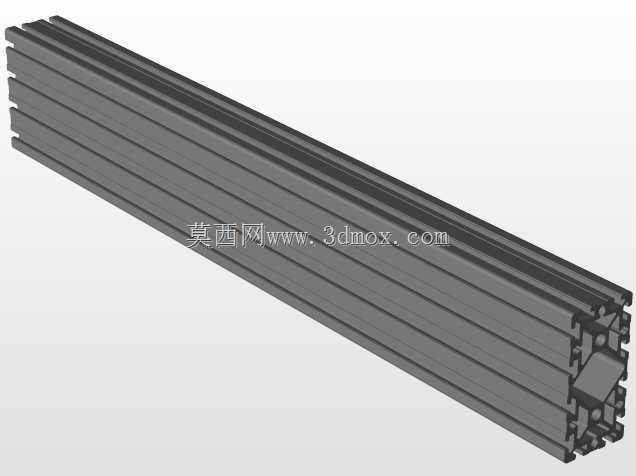

　　这款木工车床刀架总成，是针对小型国产木工车床的实际加工需求设计的配套夹持组件，主要用于木工车削作业时的工件辅助定位与刀具支撑，适配常规床身导轨宽度的台式及落地式木工车床，在实木旋切、木艺小件加工、家具配件车制等场景中承担核心的装夹定位功能。从结构设计来看，总成采用分体式组合结构，主体支撑梁采用冷拉型钢加工成型，截面为槽型结构，既保证了纵向的抗弯刚度，又预留了调节滑块的安装行程，可根据待加工木料的直径、长度灵活调整夹持位置，调节行程覆盖常规木工车床的常用加工区间，无需额外加装转接件即可直接适配床身导轨。夹持端采用T型手柄配合双锁紧压杆的结构，操作时无需额外工具，手动旋紧手柄即可通过杠杆机构将压块压紧在床身导轨面上，

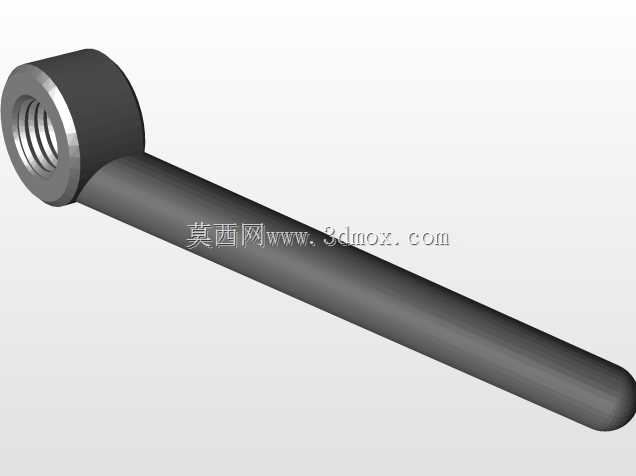

　　锁紧力可通过手柄旋合深度调节，避免刚性锁紧导致的导轨面压痕，同时侧向设置的辅助锁紧手柄可在刀架位置调整到位后实现二次锁止，防止车削过程中受切削力冲击出现位移。刀架的滑动座与支撑梁之间采用间隙配合设计，滑动面做了低摩擦处理，调整时可沿支撑梁轴向顺滑移动，滑动座上预留了刀具安装位，可适配常规木工车刀、成型刀的装夹需求，安装孔位采用通用间距设计，兼容市面多数同类型木工车床的刀具装夹尺寸。安装边界方面，总成的导轨夹持槽宽度匹配标准木工车床床身导轨的截面尺寸，安装时无需对原有床身做打孔、焊接等改装，直接将夹持座卡入导轨后锁紧即可完成装配，整体安装高度与车床中心高匹配，保证装夹刀具后刀尖与工件回转中心对齐，避免出现车削锥度、让刀等问题。

　　在实际使用场景中，这款刀架可承担长木料车削时的跟刀支撑、异形木件加工时的辅助定位，以及成型车削时的刀具导向作用，相比传统固定式刀架，其可调范围更大，锁紧操作更便捷，针对木材加工时切削力波动大、木料材质不均的特点，在锁紧机构处做了防松设计，即便遇到硬木节疤处的冲击载荷，也能保持位置稳定，不会出现移位导致的加工尺寸超差。结构设计上充分考虑了木工加工的木屑排出问题，所有滑动配合面都设置了挡屑斜面，避免木屑嵌入配合间隙导致调节卡滞，日常维护仅需定期清理滑动面木屑、加注少量润滑脂即可长期保持操作顺滑。
