循环转十六进制移动平移机构演示装置

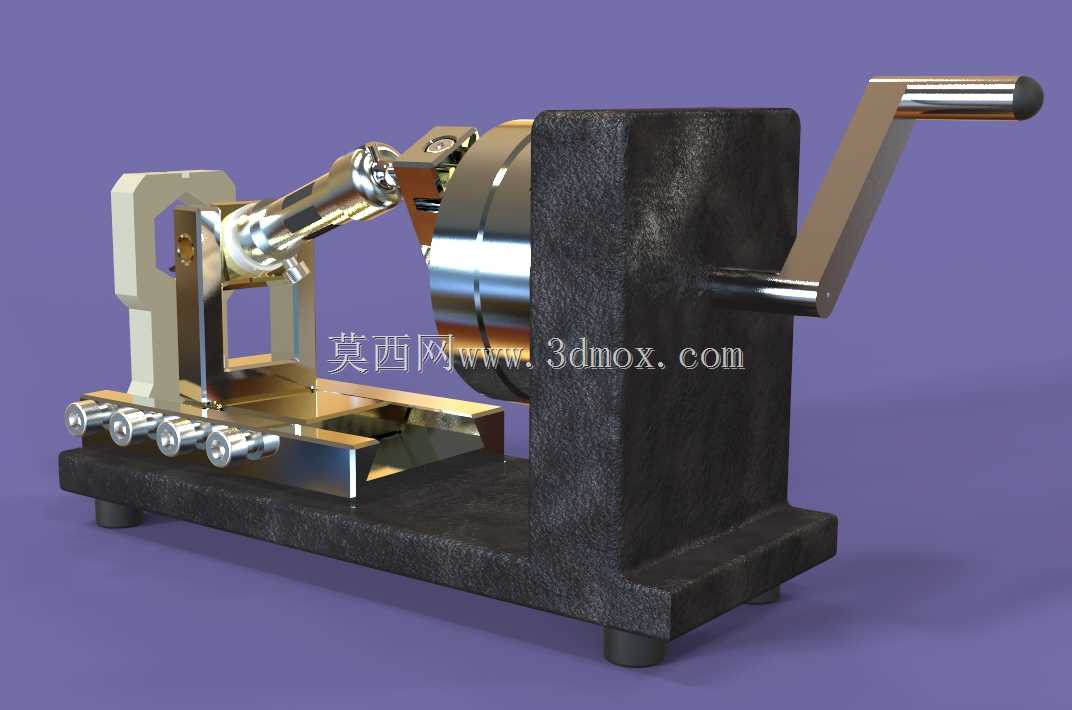

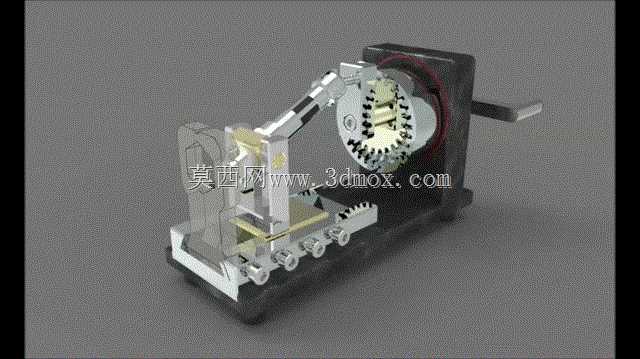

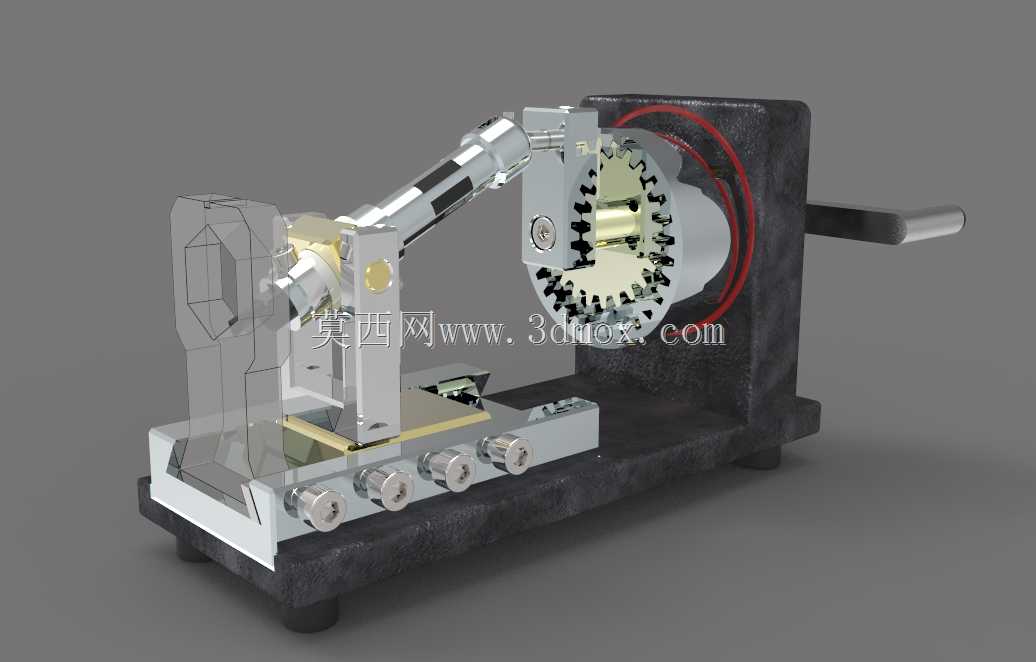

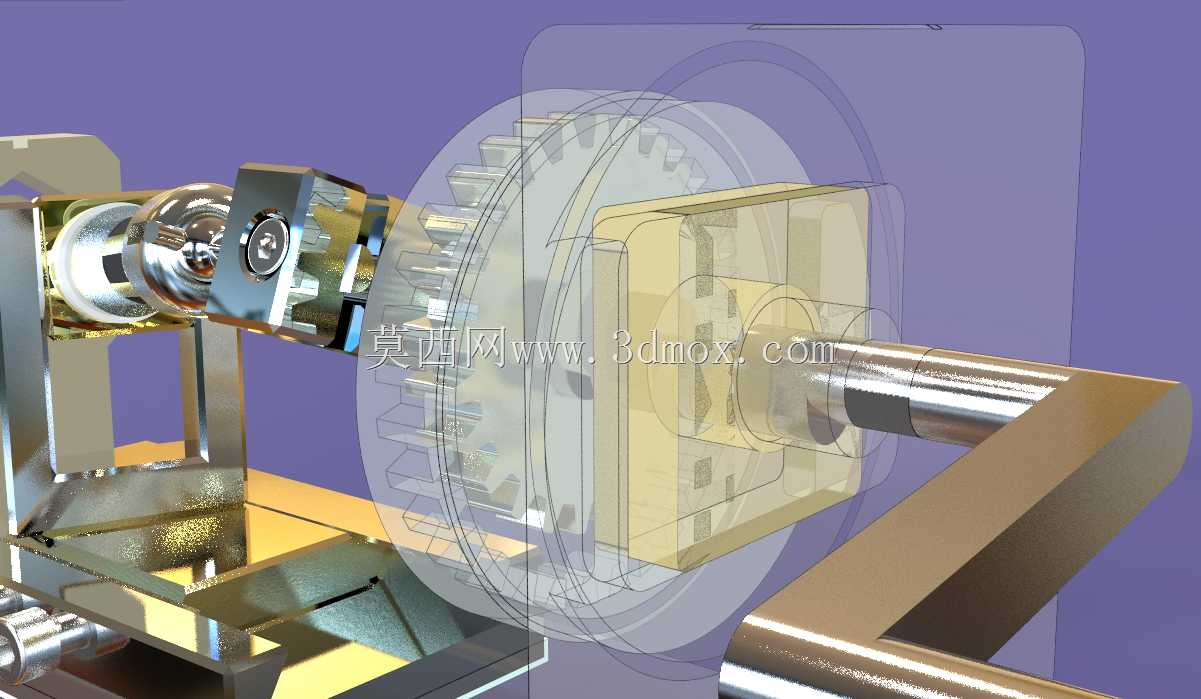

　　这套机构主要面向机械原理教学演示、非标传动方案验证场景使用，可直观展示循环运动到十六进制步进平移的转换逻辑，帮助设计人员快速理解间歇传动与位移输出的匹配关系。从结构布局来看，装置采用立式支撑座搭配水平滑移平台的组合形式，输入端设置手摇柄提供初始旋转动力，通过带齿槽的分度轮与拨叉组件配合，将连续的圆周转动拆解为对应十六进制计数步长的间歇位移，每一次拨齿啮合都会带动滑移平台完成固定距离的平移，同时侧方的联动摆臂会同步完成限位复位动作，避免传动过程中出现齿隙错位。设计阶段优先考虑了传动路径的最短化，将分度轮直接布置在支撑座的轴承安装位上，减少中间传动轴带来的传动误差，滑移平台下方设置了三组可调式限位顶丝，

　　可根据演示需求微调单步平移的行程边界，适配不同步长的演示需求。安装边界方面，整套装置的底座采用平整式安装面，可直接固定在教学实验台或工装平板上，整体占用空间不超过常规A3幅面，不需要额外预留过大的操作空间，手摇柄的操作高度符合人体工学设计，转动时不会与周边结构产生干涉。在功能特性上，这套机构没有采用复杂的电控元件，完全依靠纯机械结构实现运动转换，可靠性高，维护成本低，既可以作为机械原理课程的具象演示教具，也能为非标设备中需要实现定长间歇平移的工位提供结构参考，比如小型物料的分料推送、标签的定距送进等场景，都可以借鉴这套机构的传动逻辑，通过调整分度轮的齿数量、拨叉的摆动角度，就能匹配不同的平移步距需求。结构细节上，

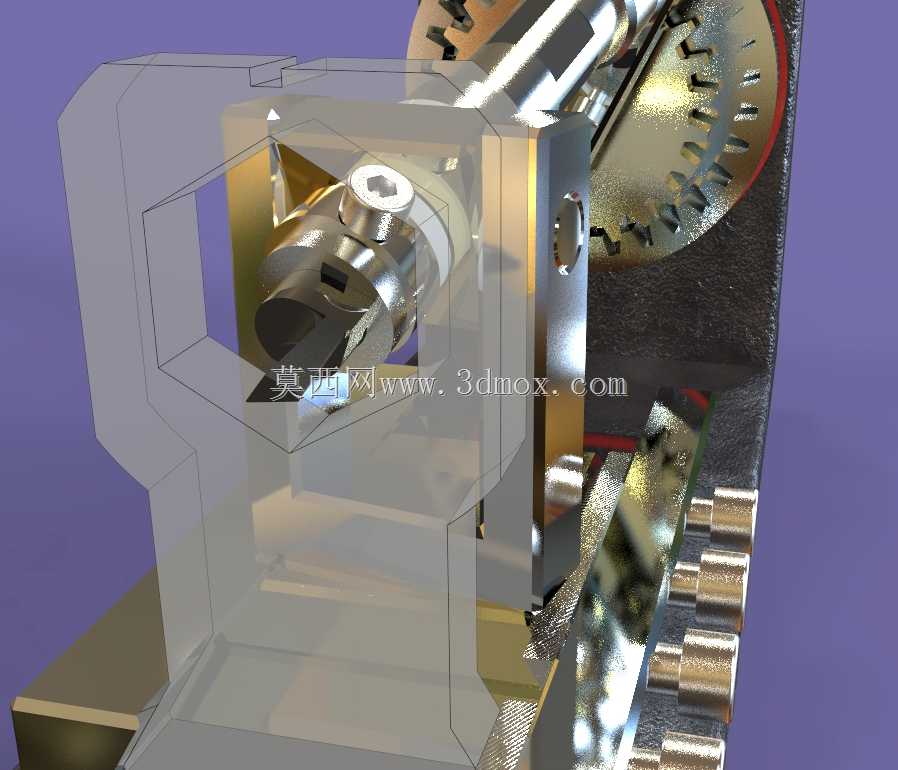

　　所有传动啮合面都做了倒角处理，减少运动过程中的卡滞风险，滑移平台与底座之间采用嵌入式导轨配合，运动过程中不会出现横向窜动，保证每一次平移的位置精度，侧方的摆臂组件同时兼具锁止功能，在分度轮完成单步转动后会自动卡入齿槽，避免平台因为外力出现移位。
