带录音功能六键音频盒式磁带机芯结构

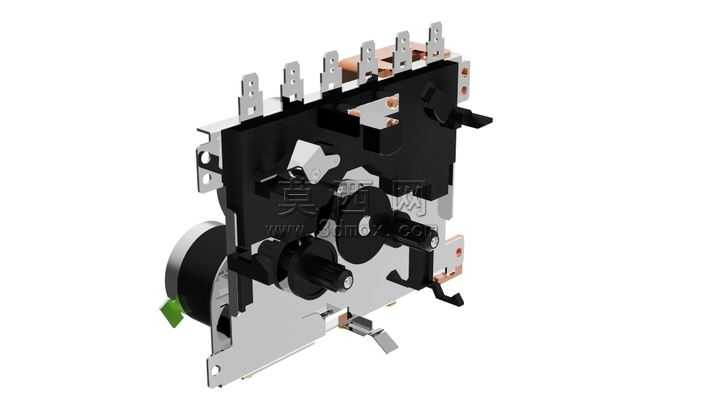

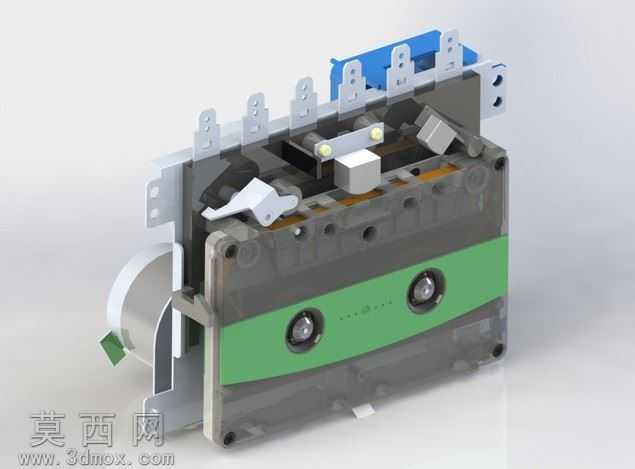

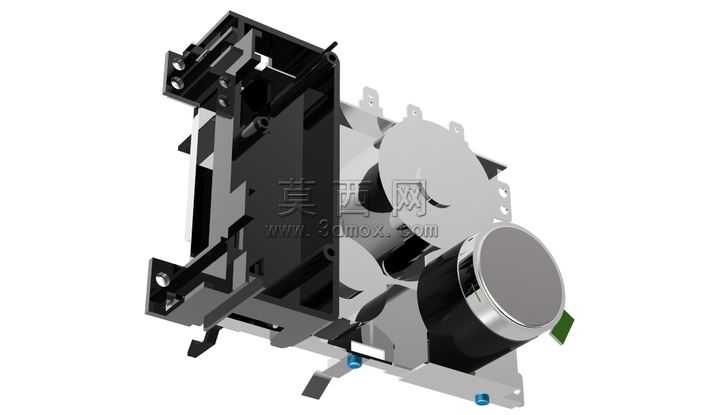

本模型为带六键录音功能的音频盒式磁带Mechadeck机芯结构，采用三维参数化建模方式完成全零件1:1比例复刻，完整还原了传统卡带录放机芯的全部机械构造。建模过程中首先梳理机芯的功能逻辑，区分走带驱动、功能按键联动、磁头抬升、录放切换四大功能模块，对每个冲压金属支架、注塑传动件、弹性接触片分别进行独立建模，确保各零件间的装配间隙符合实际生产公差要求。材质渲染阶段，对金属冲压件赋予哑光镀锌钢材材质，还原金属支架的细微磨砂质感与边缘冲压倒角的反光特性；黑色塑料传动构件采用哑光ABS材质，添加细微的模具合模线纹理提升真实感；传动橡胶轮赋予深黑色哑光橡胶材质，模拟橡胶件表面的细微阻尼质感；金属接插件引脚赋予亮面锡焊金属材质，还原电气连接部位的金属光泽。结构设计上完整复现了六键功能的联动逻辑：包含播放、停止、快进、快退、录音、出盒六个按键的杠杆传动结构，磁头组件的抬升与压带轮的压紧联动机构，主导轴与飞轮的同轴传动结构，以及录放状态切换的拨杆锁定结构，所有活动构件的运动行程均按照真实机芯参数设置，可直观演示磁带加载、走带、功能切换的完整机械动作。建模过程中对细小的弹性簧片、卡扣定位结构均做了精细化处理，未省略任何影响功能表达的细小零件，整体装配关系完全符合实际产品的装配顺序，可用于机械结构教学、复古音频设备结构研究、相关产品逆向设计参考，清晰展现了传统精密机械传动结构的设计巧思，各构件间的传动路径清晰无干涉，充分体现了小型精密机电产品的结构设计特点。
