气动式邮票标志线碟刻印装置结构

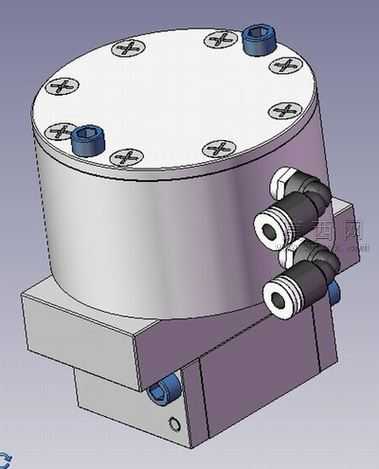

该三维模型采用SolidWorks完成全参数化建模，整体结构分为上部承压缸体、中部阀组集成块、下部安装基座三个核心模块，建模过程中严格遵循机械加工公差配合要求，对所有装配面做了同轴度、平面度的虚拟校验，确保各部件装配无干涉。渲染阶段采用金属材质分层赋值：上部圆形端盖使用哑光银白铝合金材质，还原硬质氧化后的表面质感，端盖上的沉头螺丝单独赋予不锈钢金属材质，添加细微的螺纹纹理与边缘倒角反光效果；缸体主体使用深灰紫色阳极氧化铝材质，表面添加细微的磨砂颗粒质感，模拟工业气动元件的真实表面处理效果；侧面安装的快插气动接头单独做了材质区分，接头的金属卡圈使用亮面镀铬材质，接头本体使用哑光黑色工程塑料材质，接头上的环形密封槽做了凹陷纹理处理，还原快插接头的结构细节。结构设计上，上部薄型气缸提供向下的稳定刻印压力，缸体顶部预留两个限位调节螺孔，可通过调节螺栓的旋入深度控制刻印行程，将描边深度控制在0.5mm以内，避免刻印过深损伤基材；气路控制部分集成四通阀组，可实现刻印动作的脉动式压力输出，底部安装的硬化平板作为刻印基准面，平板上预留小型定位盘与线槽结构，可固定待加工的邮票标志线碟基材，另一路气路连接到印章雕刻工位，可实现居中对位的连续刻印动作，整体气路布局紧凑，所有气路接口均采用标准快插规格，便于实际装配时的气管连接。建模过程中对所有内部流道做了简化处理，保留核心的传动与承压结构，既保证模型的结构展示完整性，又控制了整体文件大小，各部件均保留可编辑的参数化特征，可根据实际加工需求调整气缸行程、刻印压力、基材定位尺寸等参数，适配不同规格的线碟标志刻印需求，整体结构紧凑，安装基座预留标准安装孔位，可直接固定在自动化生产流水线的工位上，配合送料机构实现连续化的标志刻印作业。
