多配置波片垫片垫圈组三维结构设计

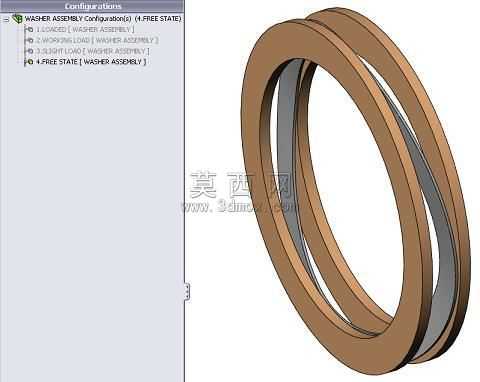

本作品为适配多工况使用需求的波片与垫片组合垫圈组三维模型，建模过程依托参数化设计逻辑搭建，首先针对垫圈的环形基础轮廓进行草绘，精准控制内外径尺寸、环体厚度的基础参数，保证基础尺寸符合通用紧固件的装配适配要求。针对波片结构，建模时重点还原其波浪形轴向轮廓特征，通过曲面扫描、阵列特征完成波峰波谷的均匀排布，确保波片的弹性形变区间符合设计预期，能够在装配后提供稳定的轴向预紧力。模型搭建了四套独立的配置程序集，分别对应自由状态、轻度加载、中度加载、完全加载四种工况，不同配置下可直观呈现波片与平垫片组合后的形态变化：自由状态下波片保持原始波浪形翘曲形态，与上下平垫片之间存在预留间隙；随着加载程度提升，波片的波峰波谷逐步被压平，环体与平垫片的贴合面积逐步增大，完全加载状态下波片被压至与平垫片厚度一致，整套组合垫圈形成平整的环形压紧面。材质渲染阶段，针对金属垫圈的材质特性，为平垫片赋予棕褐色铜合金材质质感，调整金属粗糙度、反射参数还原铜质垫片的哑光金属光泽，为波片赋予深灰色弹簧钢材质，突出其高强度弹性件的材质属性，不同零件的材质区分清晰，便于快速识别各部件的功能属性。结构设计上，整套垫圈组采用同轴嵌套的装配逻辑，波片夹在两片平垫片之间，既可以通过波片的弹性形变补偿装配间隙、缓冲振动载荷，又可以通过平垫片分散压紧应力，避免波片直接接触被连接件表面造成压痕损伤，四套配置的参数可直接切换调用，无需重复建模即可适配不同预紧力要求的装配场景，能够为机械连接结构的预紧设计、密封设计提供直观的三维参考，可直接用于装配干涉检查、工况模拟演示等设计环节。
