斜齿圆柱传动齿轮三维结构设计

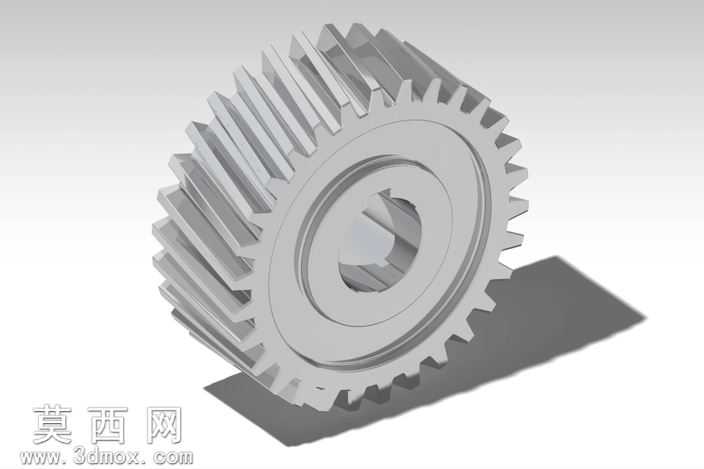

本作品为斜齿圆柱传动齿轮的三维建模设计，整体采用参数化建模思路完成，首先确定齿轮的核心传动参数，以模数、齿数、螺旋角、压力角为基础基准，先绘制齿轮的端面齿廓渐开线，通过螺旋线扫描生成斜齿的完整齿形结构，保证齿面的螺旋角度均匀一致，齿形轮廓符合机械传动的啮合标准。建模过程中对齿轮的中心安装孔做了适配设计，孔内设置键槽结构，用于和传动轴实现周向固定，保证动力传输过程中不会出现相对滑动，齿轮的轮毂部分做了加厚处理，提升整体结构的刚性，轮缘与轮毂之间通过辐板连接，在保证结构强度的同时合理控制零件整体重量。材质渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数，模拟实际机加工后的金属表面质感，添加柔和的环境光影效果，清晰呈现齿面的螺旋走向、齿根与齿顶的过渡圆角结构，以及安装孔、键槽的细节特征。设计过程中重点考量斜齿轮的传动特性，相比直齿圆柱齿轮，斜齿在啮合过程中是逐步进入和退出啮合状态，传动平稳性更强，承载能力更高，适合用于减速传动场景，建模时对齿端做了微小倒角处理，避免安装和啮合过程中出现锐边磕碰，同时减少啮合起始阶段的冲击。整体模型的结构尺寸经过合理校核，齿距、齿厚、齿顶高、齿根高的参数均符合通用机械传动的设计规范，既可以用于机械原理的教学演示，也可作为减速设备、传动机构设计的参考模型，渲染效果真实还原了金属齿轮的加工质感，清晰展现零件的每一处结构细节，直观呈现斜齿轮的结构特点与装配适配特征。
