高精度螺旋斜齿传动齿轮三维设计作品

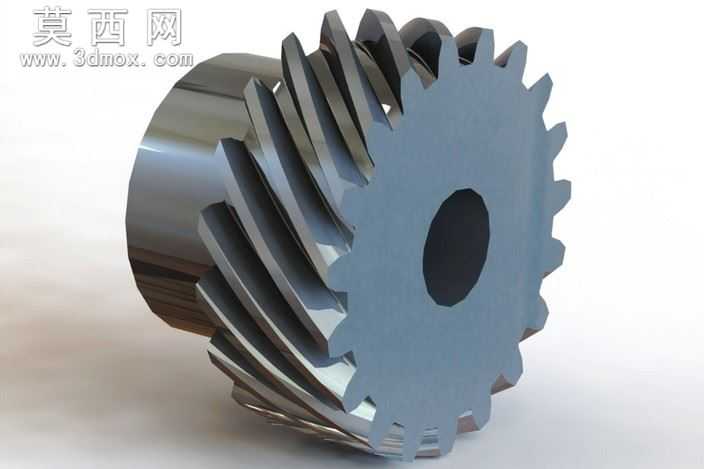

本作品为螺旋斜齿圆柱齿轮的三维设计成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先依据齿轮传动的啮合原理确定核心参数：以法向模数为基准推导齿顶圆、齿根圆、分度圆的基准尺寸，针对螺旋齿的特殊结构，采用螺旋线扫描切除的方式生成连续的斜向齿廓，过程中严格控制螺旋角的精度，保证齿面螺旋升角均匀一致，避免出现齿形错位、啮合干涉的问题。齿部建模完成后，对齿轮的轮毂安装结构进行细化设计，中心轴孔按照传动配合的公差要求设定尺寸，轮毂部分做了等厚加厚处理，保证齿轮安装后的结构强度，轮毂与齿圈的过渡位置添加了标准圆角，消除应力集中的结构隐患。渲染阶段采用金属材质表现齿轮的工业质感，齿面赋予高抛光的合金钢材质属性，调整材质的粗糙度、反射率参数，还原机加工后金属表面的细腻光泽，轮毂部分做了细微的材质差异处理，模拟实际零件加工后不同区域的表面处理效果；场景布光采用多光源组合方案，主光源从侧上方投射，勾勒出螺旋齿的连续齿形轮廓，突出齿面的螺旋走向与立体感，辅助光源补充暗部细节，避免齿根、轴孔内部出现死黑区域，同时添加柔和的环境反射，让金属材质的真实感进一步提升。结构设计上充分考虑螺旋齿轮的传动特性，相较于直齿圆柱齿轮，该螺旋齿结构在啮合时能够实现多齿连续接触，传动过程更平稳、噪音更低，可承受更大的传动载荷，建模过程中对齿顶修缘、齿根过渡曲线都做了优化处理，符合实际机械加工的工艺要求，不存在无法落地生产的不合理结构。整体设计从传动功能需求出发，兼顾结构合理性与视觉呈现效果，参数化的建模逻辑也支持后续对模数、齿数、螺旋角等参数进行快速调整，可适配不同传动比、不同安装空间的机械传动场景，可直接用于传动系统的装配验证、运动仿真以及工程出图参考。
