球锁换挡齿轮箱结构设计

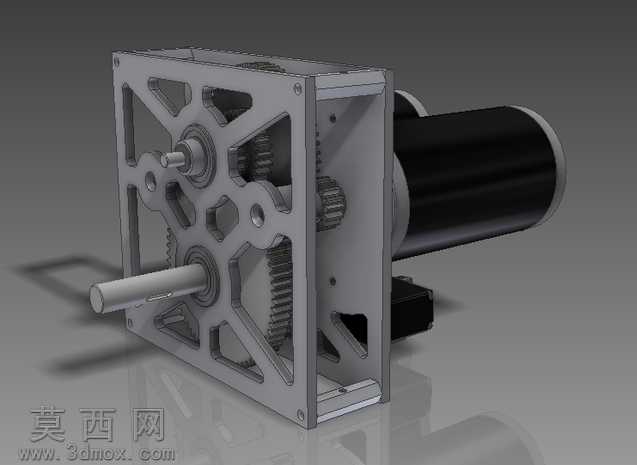

该球锁换挡齿轮箱是面向高扭矩、多速段传动需求开发的紧凑型变速传动结构，整体采用轻量化镂空箱体设计，在保证结构刚性的前提下最大限度降低了整体自重，适配移动机器人、小型动力设备等对重量有严格要求的应用场景。模型在三维建模过程中严格遵循机械加工工艺规范，对每一处安装孔位、齿轮啮合间隙、轴承配合位都做了精确的尺寸约束，箱体采用框架式镂空结构，既减少了材料用量，又预留了充足的散热空间，同时为内部换挡机构、传动齿轮的装配维护预留了操作空间。模型渲染阶段为箱体赋予了磨砂金属材质，还原铝合金机加工后的真实质感，传动齿轮、输出轴采用光亮钢材材质，驱动电机部分做了哑光黑漆面处理，不同部件的材质区分清晰，能够直观展现产品的装配层次与结构细节。结构设计上，该齿轮箱采用双伺服电机配合球锁换挡机构实现挡位切换，摒弃了传统拨叉换挡的复杂结构，通过球锁机构的锁止与释放完成不同传动比齿轮组的动力衔接，换挡响应速度快，锁止可靠，能够在高速传动状态下实现平顺的挡位切换，避免打齿、动力中断等问题。传动路径设计经过多轮优化，输入动力经初级减速齿轮组传递至换挡核心机构，根据球锁的锁止位置选择不同的传动比路径，最终从同轴输出端输出动力，可实现高转速低扭矩、低转速高扭矩两种动力输出模式的无缝切换，满足不同工况下的动力需求。该设计经过实际工况测试验证，能够在机器人驱动、小型动力传输场景下长时间稳定运行，在高速移动与大扭矩牵引之间实现灵活切换，整体结构紧凑，集成度高，所有零部件均采用标准件与常规机加工件组合，加工难度低，装配流程简单，具备很高的实际应用与参考价值，可为小型变速传动机构的设计提供成熟的结构参考。
