2011FRC赛事竞技作业机器人结构设计

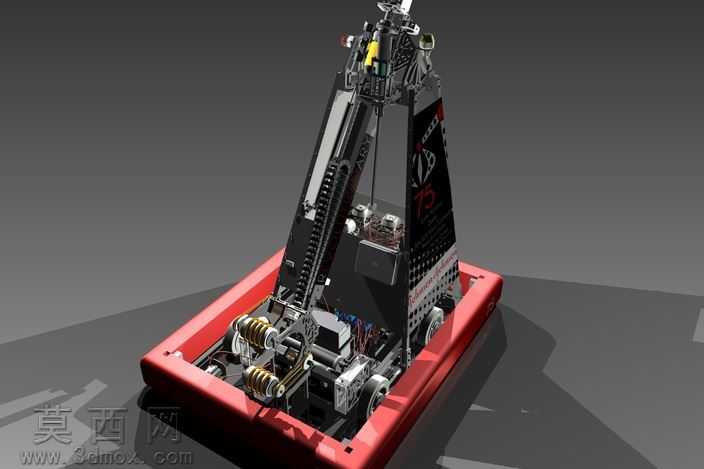

本作品为面向2011年FRC机器人竞赛打造的竞技作业机器人三维建模成果，建模阶段严格遵循赛事初始尺寸约束，将配置框内的机身尺寸控制在28×38×60英寸范围内，同时预留了80英寸的微幅伸展结构余量，完全匹配赛事的规则要求。建模过程中采用自底向上的装配逻辑，先完成底部行走底盘的独立建模，红色底盘框架采用硬质工程塑料的材质参数设置，内部集成行走轮组、减震弹簧组件、动力传动模组，每一处轮系的安装位、弹簧的预压行程、传动齿轮的啮合间隙都经过参数化校准，确保行走机构的运动仿真能够还原真实的行进、转向动作。中部的立式升降机架是模型的核心功能结构，建模时采用线性导轨搭配链传动的升降方案，导轨的滑块限位、链条的张紧结构、末端的充气内胎抓取执行机构都做了精细化的结构还原，抓取机构的开合行程、夹持力对应的结构强度都通过建模阶段的干涉检查完成验证，确保机构抬升后能够达到11英尺的最高作业高度，满足赛事中抓取放置充气内胎的作业需求。机身上部的控制舱、供电模组、标识装饰件也逐一完成建模，控制舱内的元器件排布遵循真实机器人的走线逻辑，外部的赛事标识采用纹理贴图实现真实的视觉效果。渲染阶段采用工作室级别的光照环境，为金属传动件赋予磨砂金属材质，为底盘赋予哑光工程塑料材质，为弹簧部件赋予镀锌金属质感，通过光影调整突出机身的结构层次感，既清晰展现了机器人的整体外观形态，也完整呈现了内部的机械传动逻辑。整个设计围绕赛事作业需求展开，在严格的尺寸限制下最大化拓展作业行程，兼顾行走稳定性与抬升作业的负载能力，所有结构都经过运动仿真验证，不存在装配干涉问题，能够直观呈现该款竞赛机器人的完整设计方案与机械运作原理。
