阿克曼转向传动系统结构设计模型

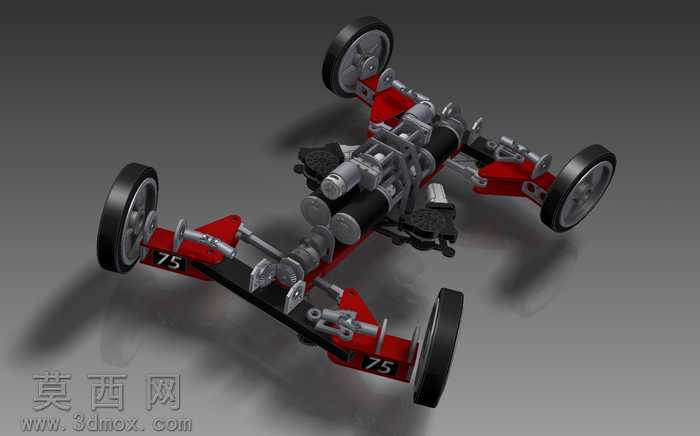

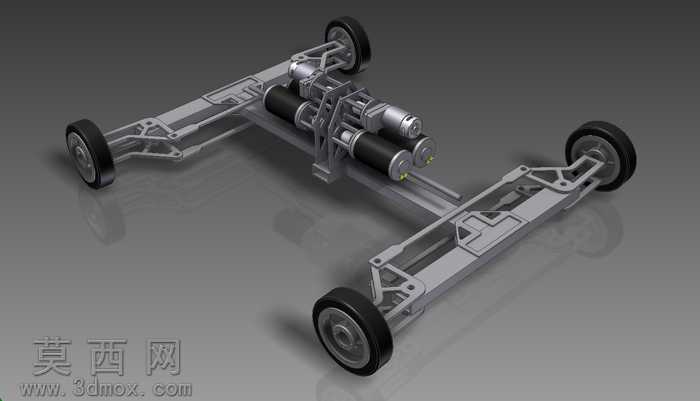

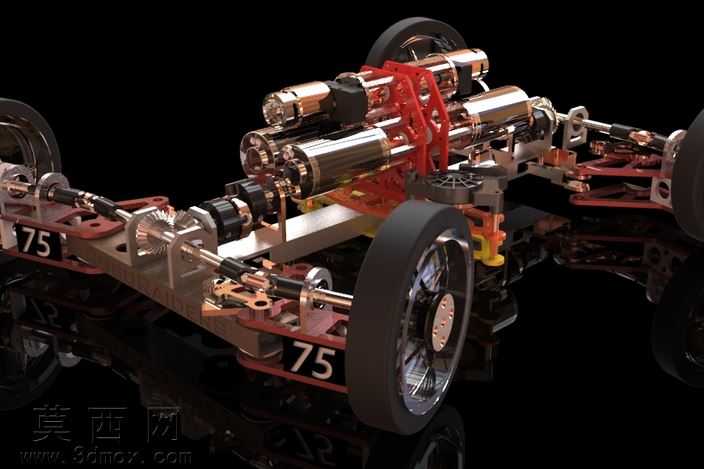

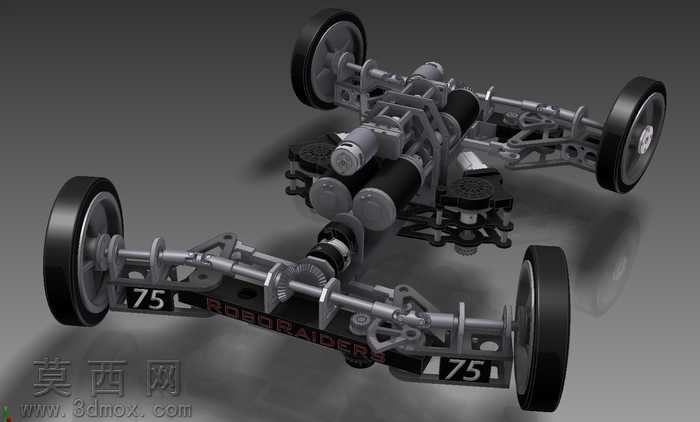

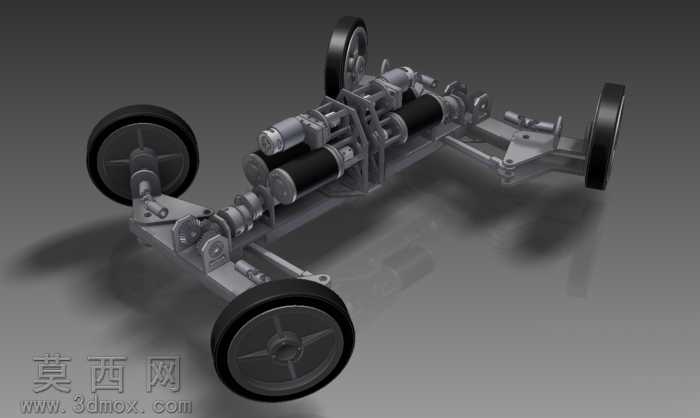

本模型为阿克曼转向传动系统的完整三维设计作品，建模过程中严格遵循阿克曼转向几何原理，对转向梯形、传动链路、动力输出单元进行了1:1比例的参数化还原，保证各部件间的装配关系完全符合实际机械运动逻辑。建模阶段对金属构件采用了高还原度的金属材质渲染，对车架结构件做了阳极氧化红的质感处理，轮胎部分还原了橡胶材质的哑光肌理与轮毂的金属切削细节，整体渲染效果清晰展现了整套系统的机械质感与结构层次。结构设计上，整套系统集成了六组电机单元搭配单速变速箱结构，通过两组窗口马达实现转向动作的精准控制，传动链路覆盖了轮组正面与背面的完整动力传递路径，转向梯形机构的参数经过反复调校，可保证转向过程中内外轮转角符合阿克曼定理要求，避免轮组出现滑动摩擦，提升转向动作的平顺性与轮胎使用寿命。设计过程中优先考虑了结构的可实现性，各传动部件间预留了合理的装配间隙，动力单元的布局充分平衡了前后配重，转向拉杆与悬架结构的连接位置经过运动仿真验证，可在全转向行程内无运动干涉。整套模型完整还原了从动力输出到轮端传动、从转向控制到梯形执行的全链路结构，各部件的连接关系、固定方式都做了精细化建模，既可以作为转向系统原理教学的直观演示载体，也可以作为小型轮式移动平台底盘开发的设计参考，帮助设计者快速理解阿克曼转向的结构逻辑与传动匹配要点。
