夹具用居中连接杆定位件结构设计

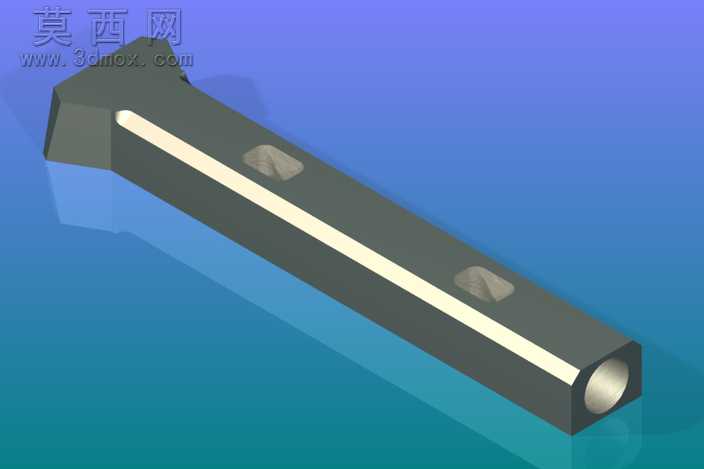

本模型为夹具配套使用的居中连接杆定位构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循工装夹具零部件的设计公差规范，对各配合面的尺寸精度做了对应参数约束，确保模型可直接对接后续的工程图导出与加工模拟流程。模型整体采用长条形杆状主体结构，头部为适配夹具装夹的异形定位端头，端头做了倒角过渡处理，避免装配过程中出现锐边磕碰、卡滞的问题；杆身主体为等截面方杆结构，沿杆身长度方向设置有通长的导向凸条，凸条表面做了平整化处理，用于和夹具的导向槽配合，实现连接杆往复移动过程中的精准导向，避免出现偏移、卡涩的情况；杆身中段设置有两处内凹的定位卡槽，卡槽的位置、深度尺寸经过精准计算，用于和夹具的锁止机构配合，实现连接杆移动到指定工位后的位置固定，保证定位精度的稳定性；杆身尾端设置有同轴的圆形安装孔，孔内壁做了光滑面处理，可用于配套安装定位销或者驱动连接件，实现和夹具驱动端的稳定连接。渲染阶段采用金属哑光材质模拟实际加工后的调质钢零件质感，对导向面、安装孔内壁等配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异，背景采用渐变蓝底色突出零件主体结构，搭配柔和的环境光与定向补光，清晰展现零件的各部分结构细节，包括端头的轮廓形状、杆身凸条的走向、卡槽的凹陷结构以及尾端安装孔的形态。设计过程中充分考虑了该零件在夹具中的实际使用场景，作为居中定位的核心连接件，既要保证移动过程中的顺畅导向，又要满足定位状态下的结构刚性，因此杆身的壁厚、凸条的宽度、卡槽的壁厚都经过了受力校核，避免长期使用过程中出现变形、磨损导致定位精度下降的问题；各过渡位置均设置了合理的圆角，减少应力集中的同时，也适配实际机加工的工艺要求，避免出现加工死角。模型完整还原了零件的所有结构细节，无缺失面、无破面问题，各特征参数可编辑调整，可根据实际夹具的尺寸需求快速修改对应参数，适配不同规格的工装夹具使用场景。
