佩德罗洛PKM60旋涡式清水电泵结构

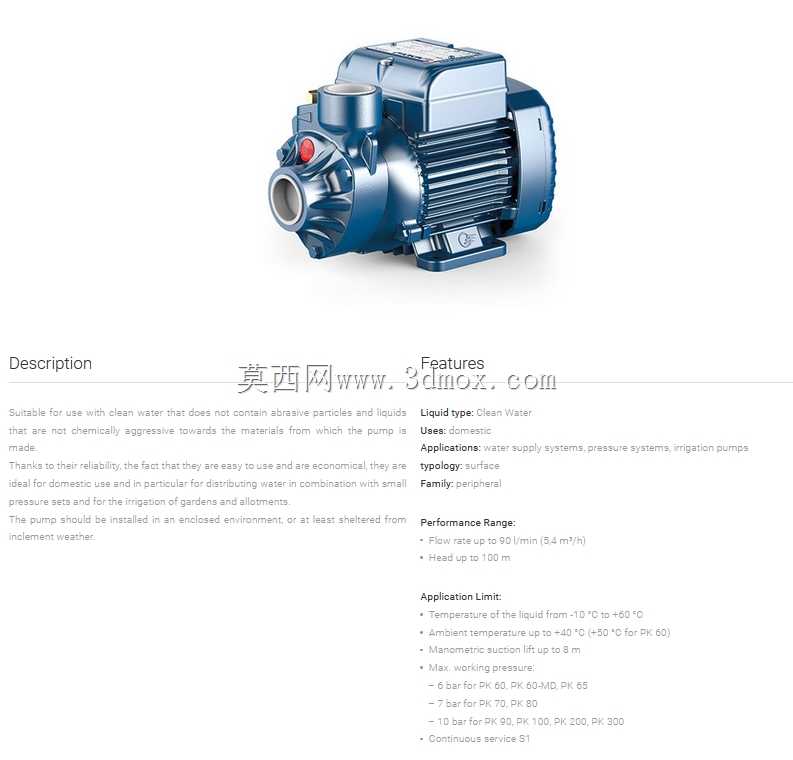

　　这款旋涡式电泵的结构设计完全围绕民用清水输送场景展开，泵体与驱动电机采用同轴直联的集成式布局，省去了传统联轴器连接的冗余结构，整体轴向尺寸控制紧凑，安装时不需要预留额外的联轴器调整空间，对狭小安装点位的适配性更强。从实际应用场景来看，这类泵主要适配家庭自来水增压、小型庭院灌溉供水、小型水压系统稳压等工况，过流部件的流道设计专门针对无固体颗粒的清洁水体优化，不适合输送含磨料杂质、强腐蚀性的液体，避免流道磨损或者叶轮卡滞。

　　泵头部分采用旋涡式叶轮结构，相比普通离心泵，同功率规格下能输出更高的扬程，适合小流量高扬程的民用供水场景，进水口与出水口采用标准管螺纹接口，和民用给排水管路的通用管件直接匹配，不需要额外制作过渡接头，现场安装的适配成本更低。电机部分采用封闭风冷结构，外壳的散热筋沿轴向均匀排布，运行时自带的风叶能带动气流沿散热筋轴向流动，带走绕组产生的热量，即使在夏季露天工况下连续运行，也能把绕组温度控制在绝缘等级允许的范围内。

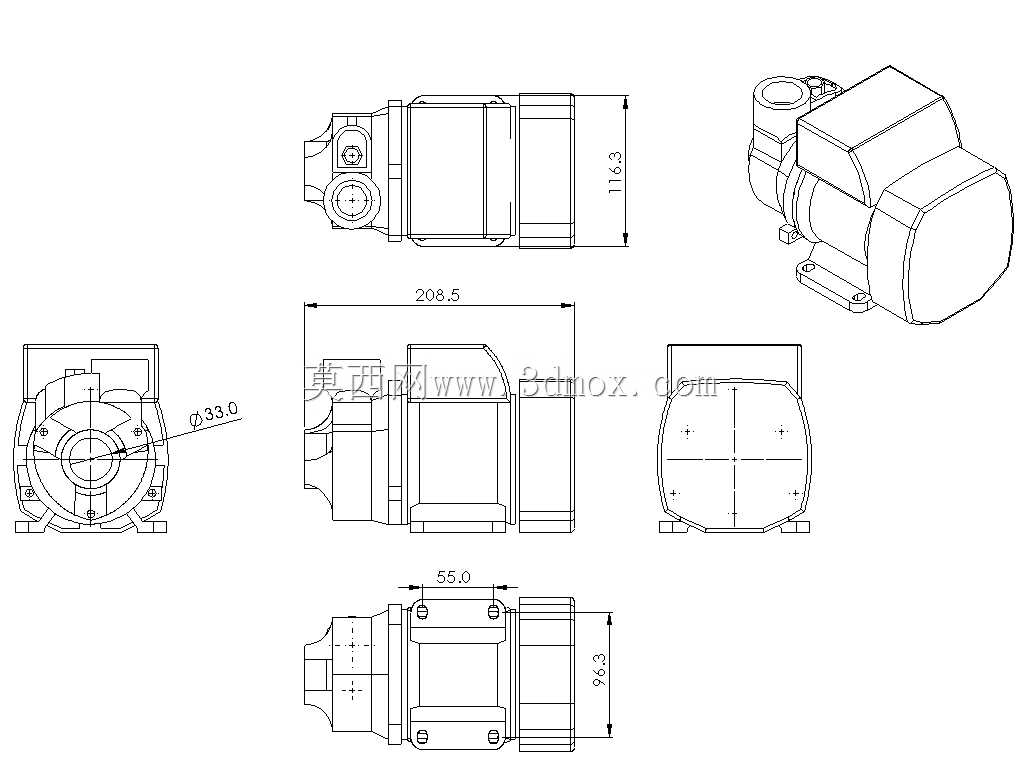

　　安装边界方面，泵脚的安装孔位采用对称布局，两个安装孔的中心距经过标准化设计，适配民用供水场景常用的安装支架尺寸，安装时只需要保证泵体水平固定，进水口侧预留足够的管路操作空间即可，不需要复杂的对中调整。泵体上的红色排气螺塞是调试阶段的关键结构，首次开机前需要拧开螺塞排净泵腔内部的空气，避免叶轮空转无法正常抽水，这个结构的位置设计在泵腔最高处，能保证腔体内空气完全排净，不会残留气堵影响抽水效率。

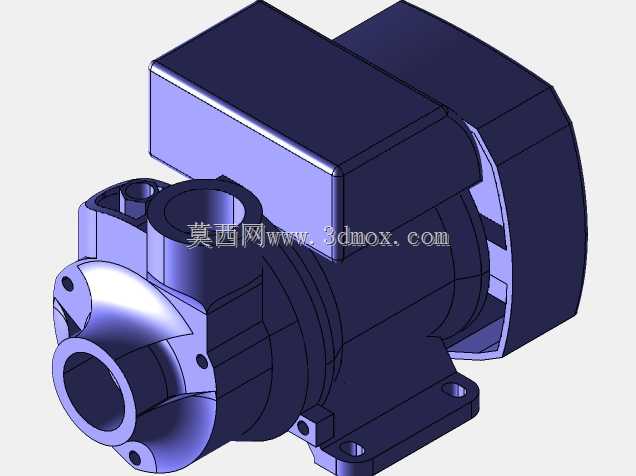

　　从建模还原的角度来看，模型完整复现了泵体的外部装配关系，电机外壳的散热筋弧度、泵头流道的外部轮廓、接线盒的安装位置、吊环的固定结构都和实物一致，结构工程师在做民用供水系统的管路布局设计时，可以直接调用这个模型做干涉检查，提前核对泵体和周边管路、墙体、支架的空间间隙，避免现场安装时出现空间不足的问题。叶轮和泵体的配合间隙在模型里也做了准确还原，能直观看到旋涡泵的小间隙工作特性，理解这类泵对水质清洁度要求较高的结构原因——一旦有大颗粒杂质进入间隙，很容易卡滞叶轮造成电机过载。
