RS-360SH微型9V直流水泵结构设计

　　这款微型直流水泵的结构设计，首先要匹配小功率流体输送场景的安装需求，整体采用驱动电机与泵腔一体化集成的布局，上部为直流驱动电机段，下部为泵体流道段，两段通过定位止口配合连接，既保证了电机输出轴与泵腔叶轮的同轴度，也压缩了整体轴向安装尺寸，适合在空间局促的小型设备内部布置。从实际应用场景来看，这类小规格9V直流水泵常被用于小型桌面水冷循环系统、小型园艺滴灌供水、便携美容仪器流体输送、小型水族箱换水循环、实验台小型试剂输送等场景，这类场景普遍对泵体的占用空间、运行噪音、供电适配性有较高要求，不需要大流量高扬程的输出，更看重运行稳定性与安装便捷性。

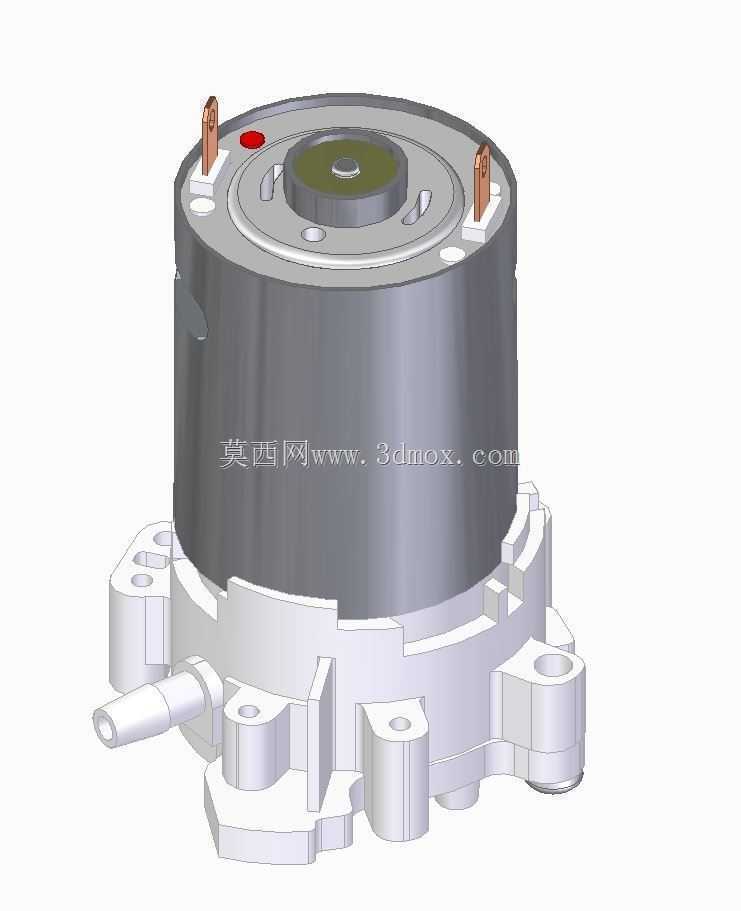

　　在功能特性设计上，上部驱动段采用有刷直流电机结构，额定工作电压9V，适配常规低压直流供电回路，电机外壳采用薄壁金属拉伸结构，既可以为内部定子、转子提供足够的结构防护，也能通过金属壳体快速散出电机运行产生的热量，避免长时间运行出现过热退磁问题。电机顶部设置两个对称的接线端子，端子旁预留红色极性标识点，方便装配时快速识别正负极，避免接线反向导致叶轮反转影响流体输送效率，顶部还设置有端盖定位槽与轴承安装位，输出轴端采用含油轴承支撑，降低运行过程中的摩擦阻力与径向跳动量，保证叶轮运转的平稳性。

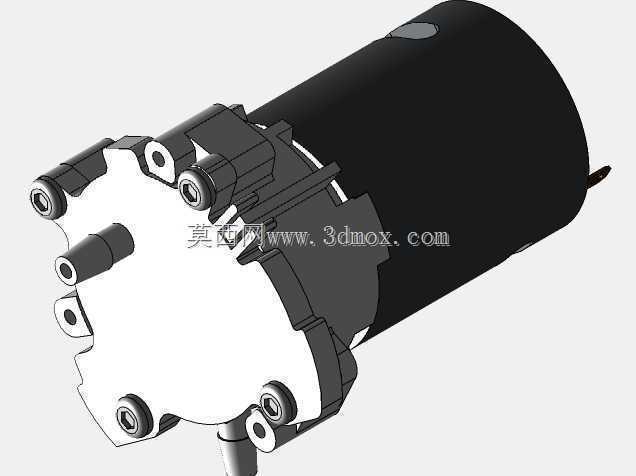

　　下部泵体段采用工程塑料注塑成型结构，流道设计为离心式结构，进水口采用侧置水平快插接口，适配小口径柔性输水软管，不需要额外的螺纹连接结构，装配时直接将软管插入接口即可完成管路连接，适合快速装配的量产场景。泵体底座设置三个带安装孔的固定支脚，支脚位置围绕泵体中心均匀分布，安装孔的孔径适配常规自攻螺丝或者小规格螺栓，安装时可以直接将泵体固定在设备的塑料壳体或者钣金支架上，支脚与泵体主体之间设置加强筋结构，避免安装锁紧时出现支脚断裂的问题，同时也能降低电机运行时的振动传递到安装基板上，减少整机的共振噪音。

　　设计过程中需要重点把控电机轴与泵腔之间的动密封结构，因为泵腔内部存在带压流体，如果密封结构设计不合理，很容易出现流体沿电机轴渗漏到电机内部的问题，造成电机短路烧毁，这款结构在轴伸位置设置了微型橡胶密封圈，密封圈安装在泵体的密封槽内，通过过盈配合与电机轴形成动态密封，同时在密封圈外侧设置挡水结构，即使有少量流体渗出，也会沿挡水结构的导流槽排出泵体外部，不会渗入电机腔体。另外泵腔内部的叶轮采用与电机轴过盈压装的连接方式，不需要额外的紧固件固定，减少了泵腔内部的零件数量，降低装配复杂度，叶轮的叶片采用后弯式离心叶片设计，在小功率输入的前提下可以获得更平顺的流体输出，减少流体脉动带来的管路振动。

　　从安装边界尺寸来看，整体圆柱段的外径控制在较小范围内，下部泵体的最大外轮廓不超过支脚的外接圆直径，轴向总高度从泵体底部安装面到电机顶部接线端子的尺寸适配小型设备的内部安装层间距，进水接口的伸出长度不会超出泵体支脚的外轮廓，避免安装时与周边其他零部件产生干涉。在实际选型适配时，需要注意泵体的安装平面要保持平整，避免三个支脚安装时出现受力不均导致泵体变形，影响叶轮与泵腔的配合间隙，造成运行卡滞或者效率下降；接线时要匹配额定工作电压，避免过压供电导致电机过热烧毁，同时管路连接时要保证进水侧的管路密封性，避免吸入空气导致泵体无法正常引流，出现空转运行的问题。

　　这类集成式微型水泵的设计核心是在有限的体积内平衡动力输出与结构可靠性，不需要追求过高的性能参数，而是要匹配目标场景的实际使用需求，比如在桌面水冷场景中，泵体的流量只需要满足循环回路的散热需求即可，过大的流量反而会带来更高的噪音与功耗；在便携设备中使用时，还要考虑泵体自身的重量，采用塑料泵体与薄壁电机壳的组合可以有效降低整体重量，满足便携设备的轻量化设计要求。另外在结构细节上，电机外壳与下部塑料泵体的连接采用卡扣与涂胶结合的固定方式，既可以保证连接强度，也能实现连接处的密封，避免外部的水汽或者灰尘进入电机与泵腔的连接位置，提升产品在潮湿环境下的运行可靠性。
