高水头小流量冲击式水轮机结构设计

　　在高水头小流量的水力发电场景中，常规反击式水轮机往往受限于流道结构特性，无法适配高落差工况下的能量转换需求，冲击式水轮机也就是佩尔顿式水轮机，正是针对这类场景开发的核心能量转换设备，常见于高海拔山区径流式水电站、跨流域引水式电站，尤其是阿尔卑斯山脉这类地形落差大、径流流量有限的流域，这类水轮机的应用占比极高，能够在数百米甚至上千米的水头工况下稳定运行，将高速水流的动能高效转化为旋转机械能，进而驱动发电机输出电能。

　　这套三维结构完整还原了冲击式水轮机的核心组成，包含带轴支架的集成式壳体、射流喷嘴、可移动调整销以及水斗式转轮，所有部件的特征尺寸均依据水轮机设计理论公式推导确定，完全符合实际工程的设计逻辑。从结构功能来看，壳体作为整个设备的承载基体，一方面为转轮、喷嘴、转轴组件提供安装定位基准，另一方面承担导流、防溅的作用，将冲击转轮后的余水顺畅引导至尾水通道，避免壳体内积水干扰转轮运转；轴支架集成在壳体内部，直接为转轮转轴提供径向与轴向支撑，其安装位置的同轴度公差直接影响转轮的运转平稳性，设计时需要结合转轴挠度计算结果确定支撑跨距，避免高转速下出现转轴共振问题。

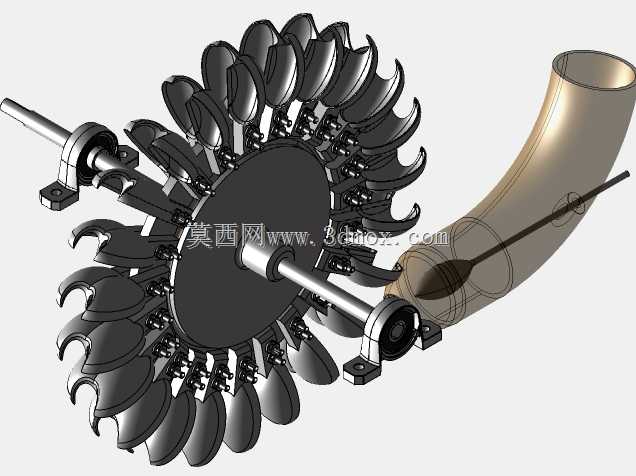

　　喷嘴组件是冲击式水轮机的能量输入核心，其作用是将压力管道内的高压水转化为高速射流，精准冲击转轮外缘的水斗，设计时需要根据额定水头、额定流量确定喷嘴的通流直径，同时喷嘴的喷射角度需要与水斗的进水刃口角度匹配，确保射流能够尽可能完整地作用在水斗工作面，减少射流散射带来的能量损失。模型中设置的可移动调整销，主要用于喷嘴位置的微调校准，在现场安装调试阶段，可通过调整销改变喷嘴的伸出长度与喷射角度，抵消加工、安装带来的位置偏差，让射流始终对准水斗的最佳受力位置，保证机组在额定工况下的能量转换效率。

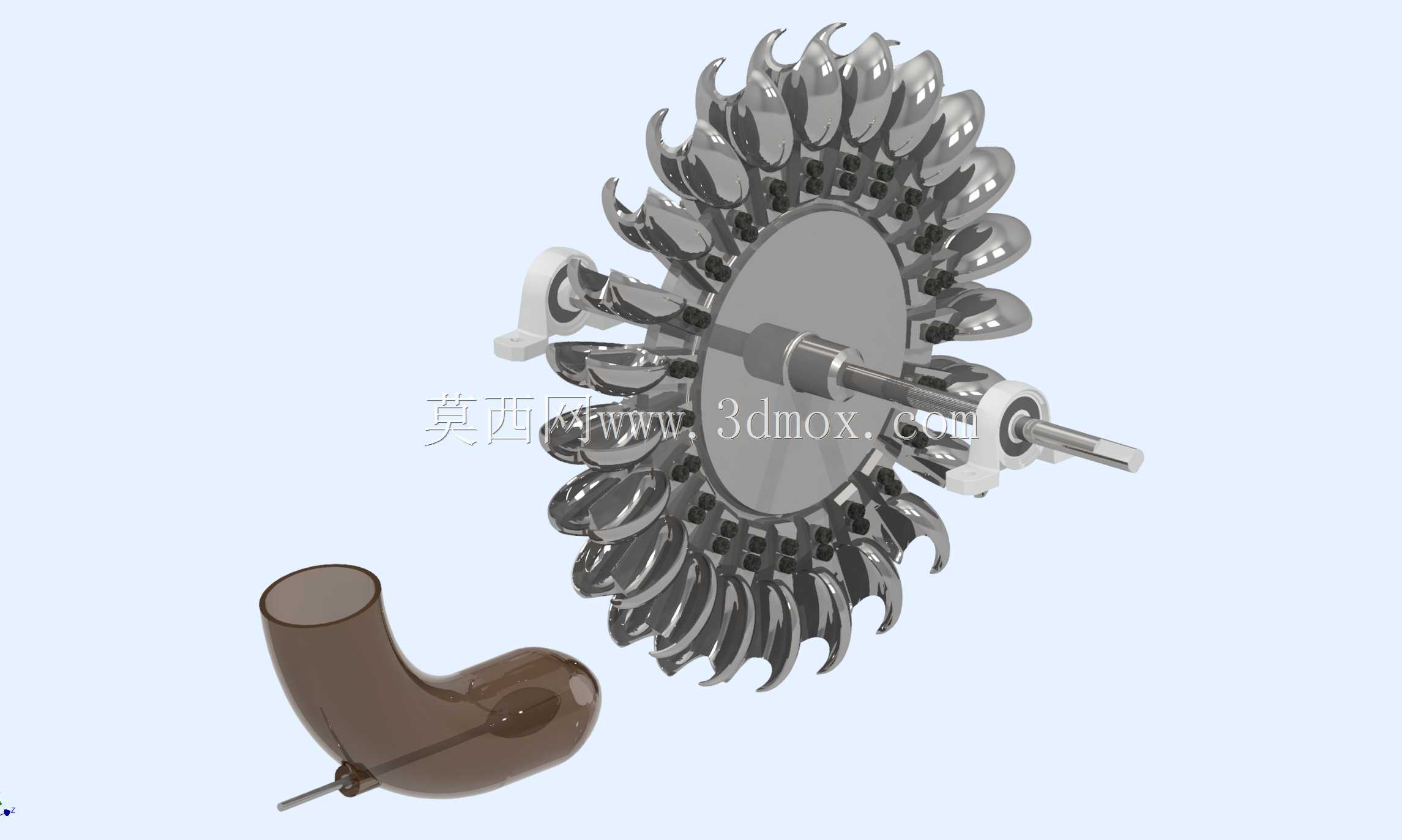

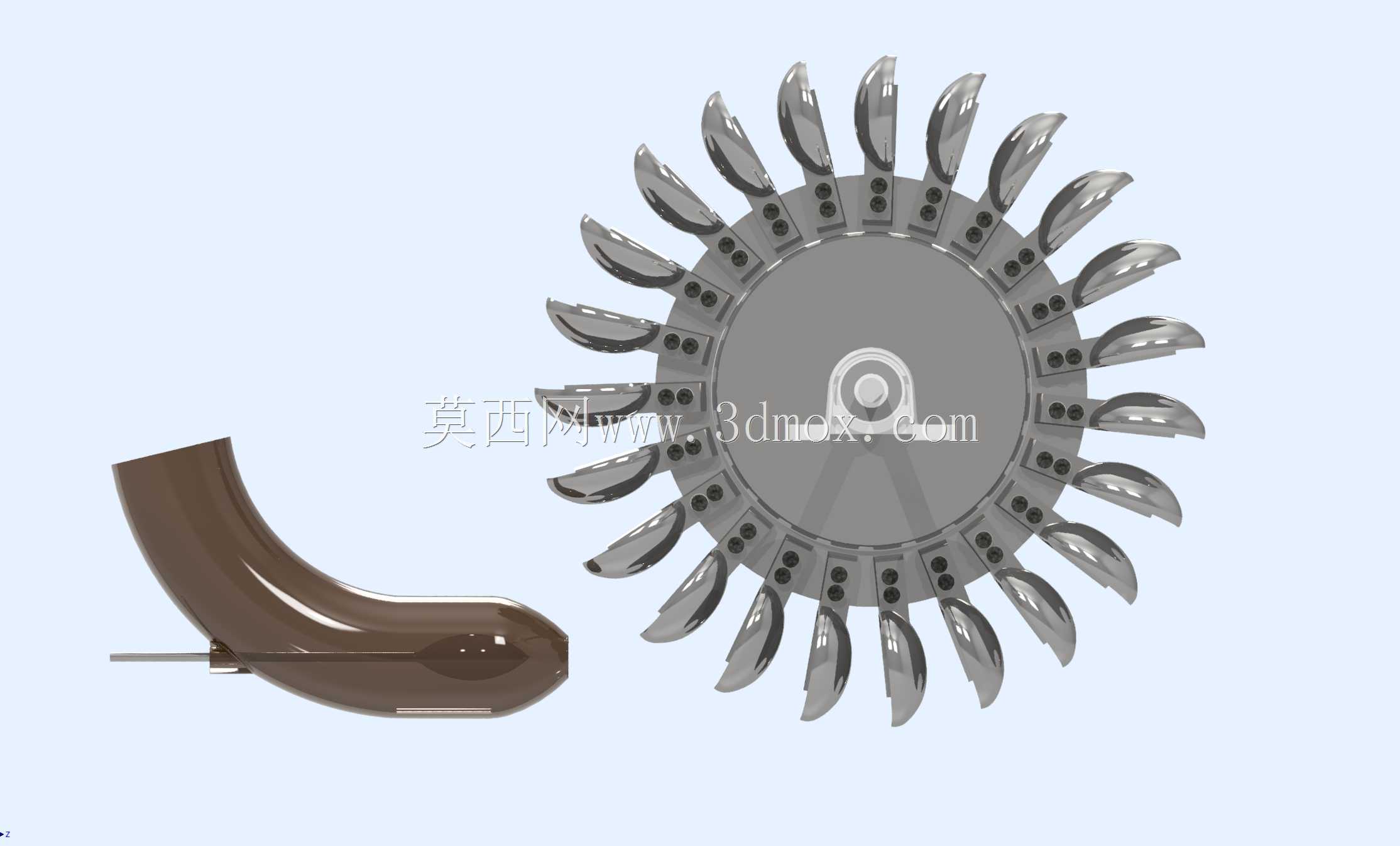

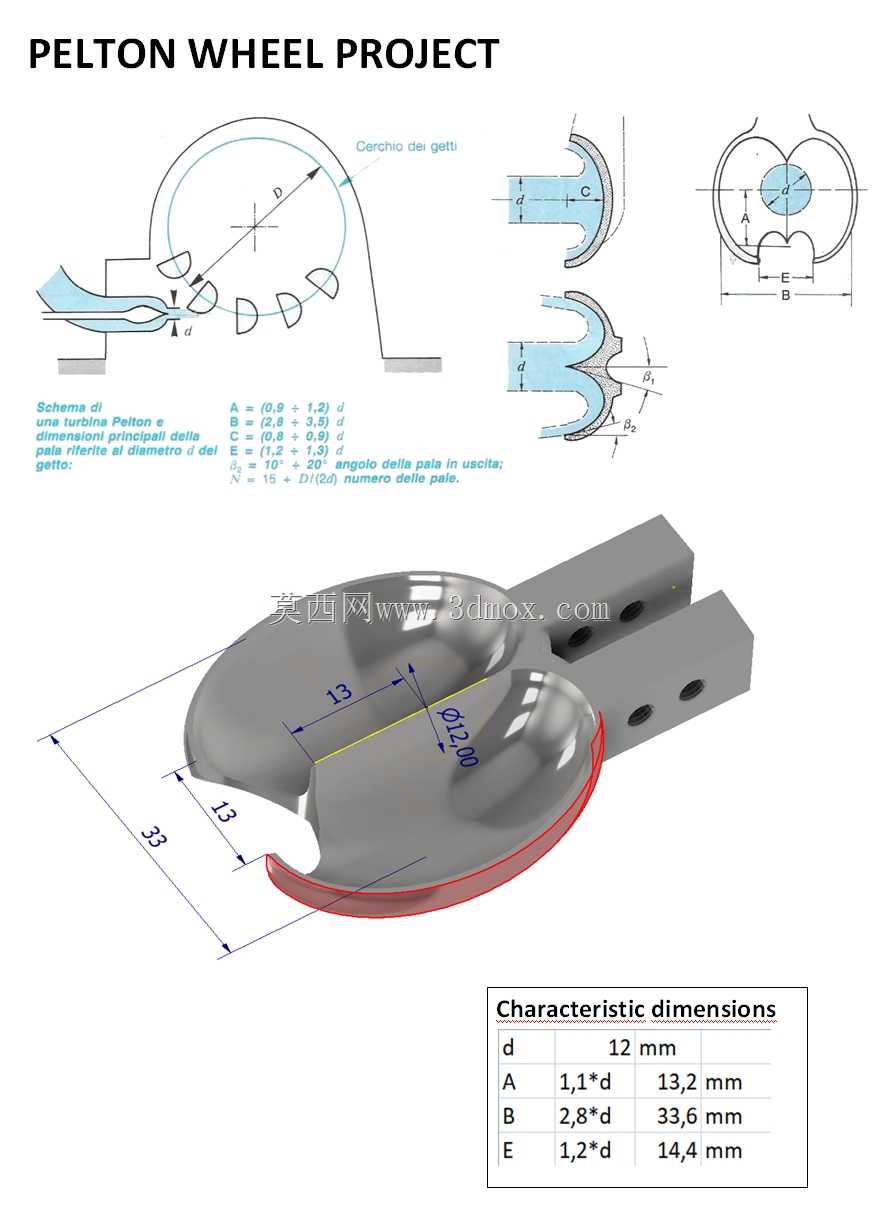

　　转轮部分采用经典的水斗式结构，外缘均匀布置曲面水斗，每个水斗的工作面都设计为对称双曲面结构，能够让高速射流冲击到水斗后沿曲面顺畅转向，将水流的动能尽可能传递给转轮，最后从水斗两侧边缘流出，避免水流干扰后续水斗的运转。水斗的数量、曲面曲率、刃口厚度都需要结合水头、转速参数计算确定，水斗数量过多会增加转轮的风阻与转动惯量，数量过少则会出现射流漏失，无法连续承接射流能量，这套模型的水斗排布完全符合高水头工况的设计规范，能够保证射流在任意转角位置都能作用在水斗工作面上，输出扭矩平稳无明显脉动。

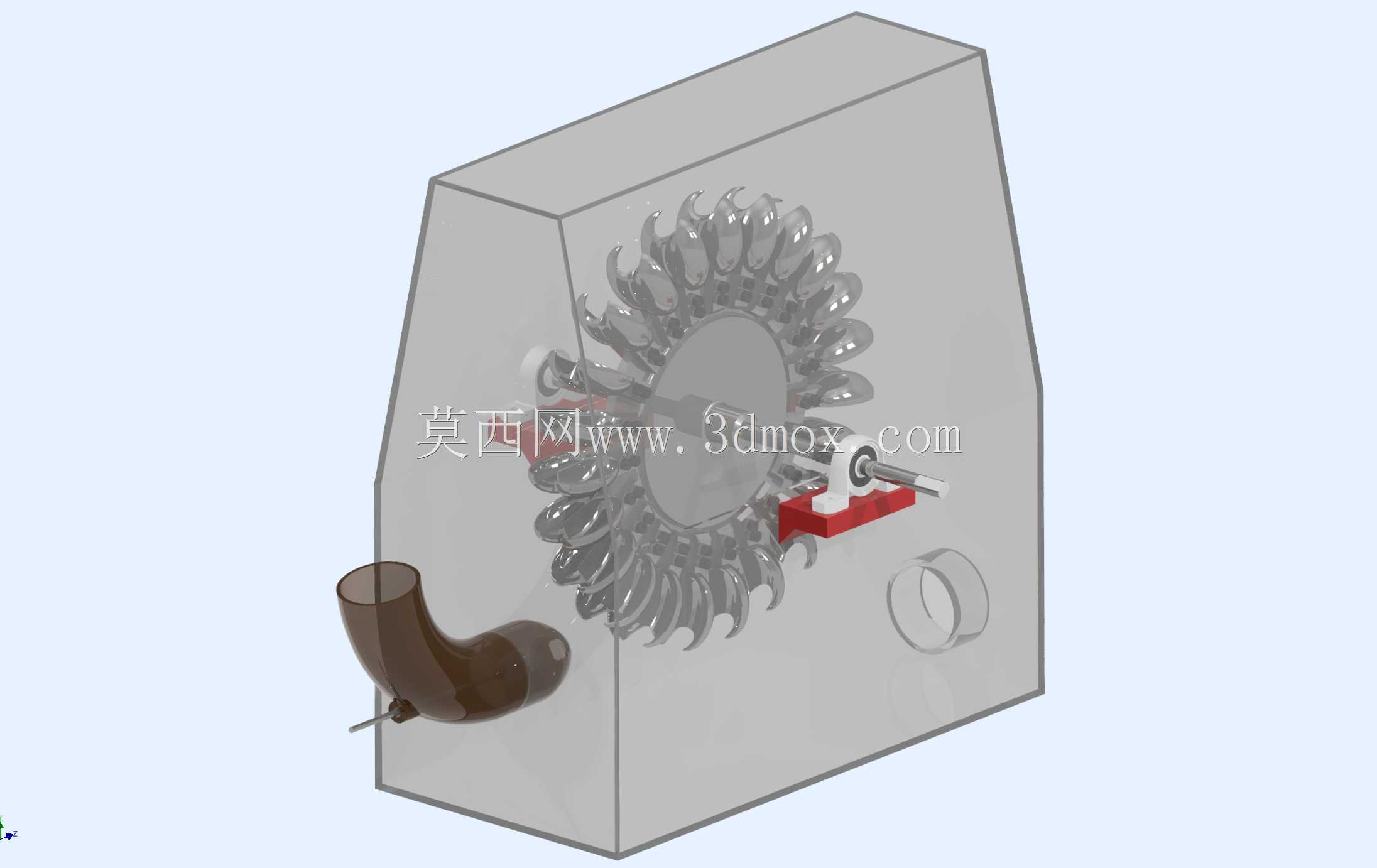

　　从安装边界来看，这套集成式壳体采用立式安装结构，进水弯管布置在壳体侧下方，与高压引水管路对接，尾水出口设置在壳体侧部，可直接对接尾水渠，转轴从壳体侧部伸出，通过联轴器与发电机转轴连接，整体安装时不需要复杂的预埋基础，壳体底部的安装平面可直接固定在电站厂房的混凝土基础上，安装定位难度低。转轴的伸出端尺寸、进水法兰的连接尺寸都符合通用水电设备的接口规范，可直接适配同参数等级的发电机、进水阀门等配套部件，不需要额外做接口改装。

　　在实际运维层面，这套结构的可维护性较强，喷嘴的调整销结构可在不拆解壳体的情况下完成喷嘴位置校准，水斗转轮采用整体式结构，长期运行后如果出现水斗磨损，可直接拆卸转轴端盖将转轮整体吊出检修，不需要拆解整个壳体，大幅缩短停机维护时间。壳体的轴支架位置设计有密封组件安装槽，可适配常规的机械密封或者填料密封，防止高压水从转轴位置泄漏，密封件的更换也可在外部完成，运维操作便捷。

　　针对高海拔山区电站的运行特点，这套结构的壳体采用厚壁设计，能够承受引水管道带来的水锤压力冲击，同时壳体内部的流道做了顺滑过渡处理，减少余水流动的阻力，避免壳体内出现积水涡旋影响转轮运转。喷嘴部分采用耐磨材料设计的嵌件结构，长期承受高速含沙水流的冲刷也不会快速磨损，延长了部件的更换周期，适合山区河流含沙量较高的运行场景。
